双8字油槽矩形安装定位板结构设计

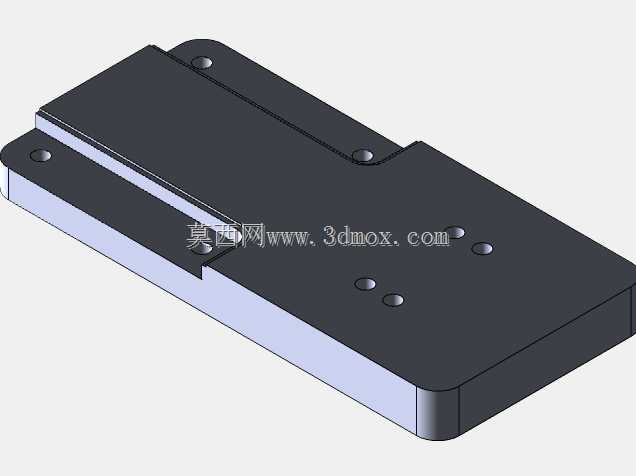

　　该零件为设备安装定位用的矩形基板类构件，主要应用于需要平面定位、同时具备润滑储油需求的工装夹具、小型设备滑台安装面、液压阀组安装基座等场景，在轻工机械、小型自动化装配设备、工装治具的安装工位中较为常见，承担承载上部构件、保证安装位置精度、存储润滑介质减少配合面磨损的作用。从结构设计来看，整体采用矩形板式结构，四个边角做R角过渡处理，避免尖角磕碰造成的安装人员划伤、零件应力集中开裂问题，同时R角设计也适配部分安装工位的避让需求，减少与周边构件的干涉。零件上的四个角位置设置了贯通安装孔，用于穿设螺栓完成基板与下部安装基座的固定，孔位的位置度公差在设计时做了严格约束，保证安装后基板的平面度与位置精度，避免上部构件安装后出现偏移。

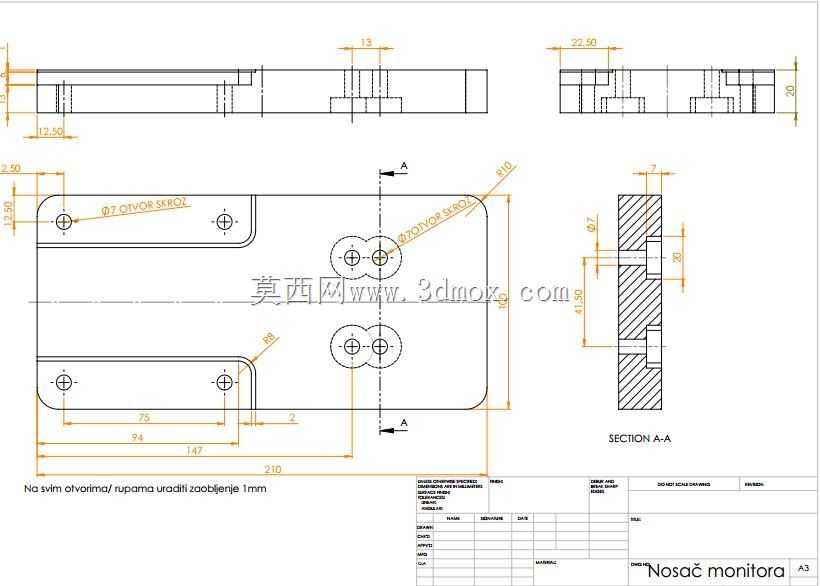

　　零件中部设置了两组对称的8字形油槽结构，油槽采用截面为矩形的凹槽设计，深度控制在合理范围，既能够存储足够的润滑油脂，又不会因为槽深过大影响基板的整体结构强度，油槽的走向完全匹配上部滑动构件的运动轨迹，能够在滑动副往复运动时，将油脂均匀涂布到整个配合接触面，形成稳定的油膜，降低滑动摩擦系数，减少配合面的磨粒磨损，延长构件的使用寿命。从尺寸边界来看，零件整体长度控制在210mm，宽度为147mm，整体厚度为18mm，属于小型安装板件，安装孔的中心距分别为长方向187mm、短方向73mm，适配市面上多数小型滑台、工装模块的标准安装孔距，不需要额外做转接板即可完成装配。零件的A-A剖视图可以看出，油槽为单侧开槽设计，

　　开槽面为与上部构件配合的工作面，背面为平整的安装贴合面，保证与基座安装时能够完全贴合，不会出现间隙造成安装松动。零件的边缘设置了多段台阶结构，这些台阶主要用于安装时的定位限位，上部构件装配时可以直接靠在台阶面上完成初定位，降低装配时的找正难度，提升装配效率。设计时在零件的非配合面做了1mm的倒角处理，所有锐边倒钝，避免加工后残留的毛刺影响装配精度，同时也防止装配过程中割伤操作人员。油槽的两端做了圆弧过渡，没有尖角死角，方便润滑油脂的流动，也避免长期使用后油槽内积存杂质难以清理。在实际选型使用时，该零件适合配合面比压不超过1MPa、滑动速度低于0.5m/s的低速轻载滑动工况，若用于更高载荷的场景，可适当增加基板厚度、

　　调整油槽深度来提升结构强度与储油量。建模过程中，优先绘制基板的外轮廓草图，拉伸生成基础实体后，通过切除拉伸生成四角的安装孔与边缘台阶结构，再通过投影草图绘制8字形油槽轮廓，采用切除拉伸生成油槽结构，最后对所有锐边做圆角、倒角处理，完成整体建模，建模时需要注意油槽的位置度与安装孔的位置公差，保证加工后能够与适配构件完全匹配，不会出现油槽对位偏差导致润滑失效的问题。
