带弧形边异形安装承载框架结构设计

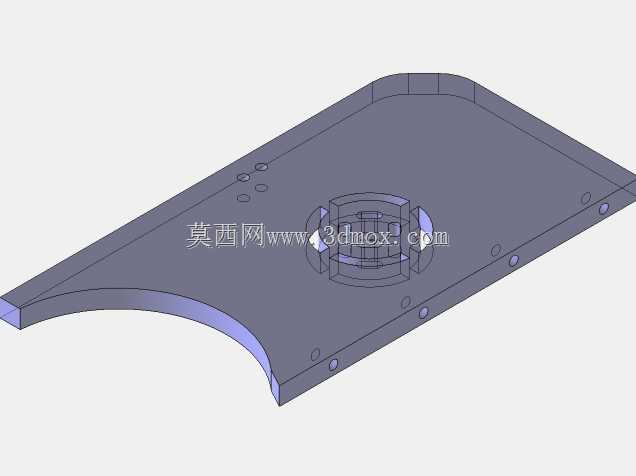

　　这款异形承载框架在小型机电设备、桌面级功能模组的装配场景中应用十分广泛，日常接触到的小型检测设备内置安装板、便携作业工具的主体承载座、小型传动模组的固定基板都能见到这类结构的身影，它的核心作用是为安装在其上的功能组件提供稳定的刚性支撑，同时通过预设的定位点位保证各组件之间的相对位置精度，避免设备运行过程中因为振动、外力冲击出现组件移位、配合间隙超差的问题。从结构设计逻辑来看，这款框架没有采用常规的矩形板构型，其中一条长边做了大半径弧形切边处理，这个设计并非单纯为了外形美观，更多是适配设备整体的外壳轮廓，避免板件边缘与外壳曲面发生装配干涉，同时弧形边缘能够减少板件尖角带来的装配划伤风险，在设备需要嵌入其他工作台面安装时，

　　弧形边也能更好匹配台面的让位槽轮廓，减少额外的修配工作量。框架主体采用等厚薄板结构，厚度方向的尺寸经过刚性校核，在满足承载重量要求的前提下尽可能控制整体重量，避免不必要的材料浪费，板面上分布的多组小孔分为两类，一类是直径统一的安装过孔，位置与上方待安装功能组件的固定脚点位一一对应，孔位公差控制在合理范围内，既保证组件安装时能够顺利对位，又不会因为孔位间隙过大导致组件安装后出现晃动；另一类是直径更小的定位销孔，用于装配过程中的初定位，减少装配时的调整时间，保证核心功能组件的同轴度、平行度等形位公差符合设计要求。板面中心位置的凸起环形结构是整个框架的核心功能位，这个结构用于承托需要居中安装的回转类组件，

　　环形结构的内径与待安装组件的定位轴径采用小间隙配合，环形端面上的缺口是为了避让组件上的接线、卡扣等突出结构，避免装配时出现硬顶导致的零件损伤，环形结构的高度经过精确计算，既能够为组件提供足够的轴向定位支撑，又不会突出过多影响组件与其他传动部件的配合间隙。框架的安装边界设计也充分考虑了实际装配需求，除了弧形边之外的其余直边均预留了足够的安装让位空间，板件边缘的倒角处理统一，既去除了冲压、铣削加工产生的毛刺，也能在装入设备外壳时起到导向作用，减少装配卡滞的概率。在实际选型应用中，这类框架需要根据上方承载组件的总重量、运行时的振动频率调整板材厚度与加强筋布局，这款框架因为承载的组件重量较轻、运行振动幅度小，所以没有在板面额外设置加强筋，

　　依靠板材自身的刚性即可满足使用要求，如果后续需要承载更重的组件，可以在环形结构与板边之间增加辐射状的加强筋，提升整体抗变形能力，不需要重新改动整体安装孔位的布局，具备一定的结构拓展性。从加工工艺角度来看，这款框架的结构适配常规的钣金冲压或者数控铣削加工，所有孔位均为垂直板面的直孔，没有复杂的斜孔、异形腔结构，弧形边的曲率连续，加工时不需要特殊的成型刀具，能够有效控制加工成本，适合小批量定制生产或者大批量规模化加工，加工完成后只需要做简单的去毛刺、表面氧化处理即可投入装配使用，不需要额外的表面精加工工序。在装配流程中，这款框架作为整个模组的基础承载件，需要最先完成与设备底壳的固定，再依次安装中心的功能组件、周边的附属配件，板面上的孔位排布遵循了装配顺序逻辑，靠近操作侧的孔位用于安装需要经常调试的组件，靠近内侧的孔位用于安装固定后不需要频繁调整的组件，能够有效减少后期维护时的拆卸工作量，避免维护过程中误碰其他已校准的组件。
