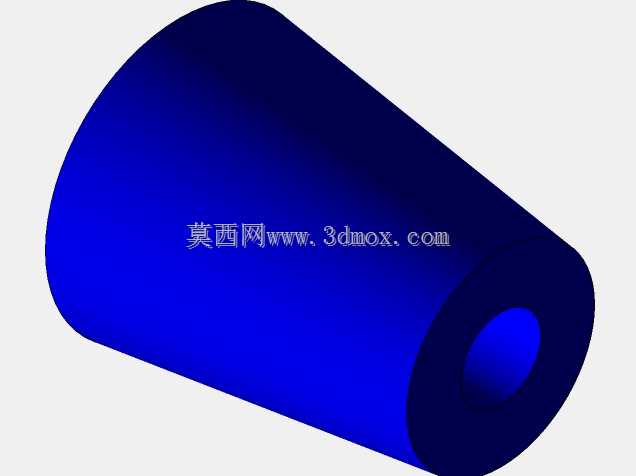

直升机用空心圆柱结构零件设计

　　在直升机传动与结构连接系统中，这类空心圆柱构件是承担载荷传递、轴系定位的基础部件，日常作业中会持续承受旋翼转动带来的交变载荷、机身振动带来的冲击载荷，同时还要适配不同温度、高空低气压环境下的材料形变，保证连接位置的同轴度不会在长期服役中出现超差。从实际使用场景来看，该零件既可以作为传动系统中的轴套衬件，嵌套在传动轴与安装基座之间，减少轴系转动时的径向窜动，也可以作为结构连接件的定位套，为周边紧固件提供精准的安装定位基准，避免装配过程中出现孔位错位、连接应力集中的问题。

　　设计这类构件时，首先要考虑的是载荷分布的均匀性，空心结构的设计并非单纯为了减重，而是在满足径向、轴向载荷承载要求的前提下，去除零件内部非承载区域的材料，既降低整体构件的自重，适配航空装备对重量控制的严苛要求，也能减少实心结构带来的材料内部应力残留问题。建模过程中需要严格控制内外圆柱面的同轴度公差，圆柱外圆与安装基座的配合面、内孔与穿装轴件的配合面，都要根据实际配合等级选择对应的公差带，过盈量过大容易导致装配时零件胀裂，间隙过大则会在运行中出现晃动磨损，加速构件失效。

　　从安装边界来看，该圆柱零件的轴向长度需要匹配安装位的空间尺寸，两端的端面要保证与轴线垂直，避免装配后出现端面贴合不实、局部应力过大的问题；外圆表面的粗糙度要满足配合要求，既要保证装配时的顺畅推入，也要保证长期运行中接触面的磨损速率处于合理区间。内孔的孔径尺寸要适配穿装部件的直径，孔口位置需要设计微小的倒角，既可以去除机加工产生的毛刺，也能在装配时起到导向作用，避免装配过程中刮伤配合件的表面。

　　实际工程应用中，这类圆柱构件的失效形式大多集中在接触面磨损、交变载荷下的疲劳裂纹两个方面，因此设计阶段除了尺寸参数的把控，还要考虑材料选型与表面处理的匹配，针对直升机的使用场景，材料需要具备足够的比强度与抗疲劳性能，表面处理层要兼顾耐磨与防腐蚀需求，适应高空高湿、温差变化大的作业环境。建模时需要注意圆柱面的轮廓度控制，避免出现椭圆度超差的问题，否则会导致配合面接触应力分布不均，局部位置过早出现磨损点蚀。另外，零件的壁厚设计要均匀，避免壁厚突变带来的应力集中区域，从源头上降低疲劳裂纹产生的概率。

　　在装配逻辑上，该圆柱零件属于中间过渡连接件，不需要额外设计复杂的定位卡槽，依靠圆柱面的配合精度实现径向定位，依靠两端的压紧结构实现轴向固定，因此建模时不需要额外添加多余的结构特征，保证整体结构简洁、受力路径清晰即可。对于结构设计从业者来说，这类看似简单的圆柱构件，恰恰是最考验公差匹配、受力分析能力的基础件，很多传动系统的故障根源，都来自这类基础零件的尺寸公差不合理、安装边界考虑不充分，导致后期运行中出现连锁的磨损、振动问题，建模过程中需要结合实际装配场景，反复核对配合尺寸、安装空间、载荷传递路径，才能保证零件落地后能满足长期服役的要求。
