直升机传动系统双轮连接销轴结构

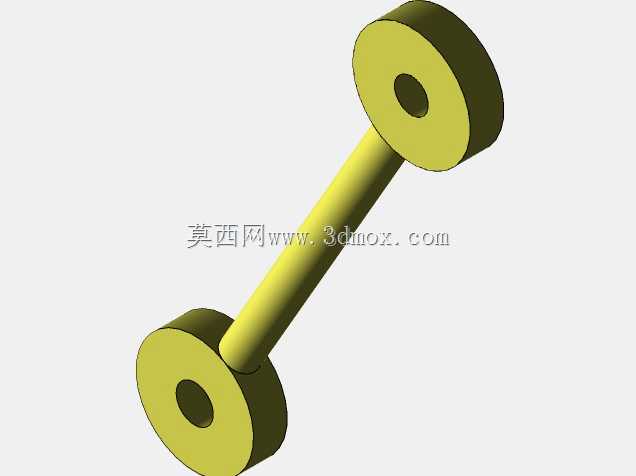

　　该零件属于航空传动链路中的刚性连接构件，主要应用于直升机旋翼操纵系统与小型传动机构的联动部位，承担两端部件的扭矩传递与相对位置固定作用，在实际装机场景中，这类零件需要同时承受交变拉压载荷与小幅振动冲击，因此结构设计上优先保证同轴度与连接刚性，避免传动过程中出现旷量影响操纵精度。从结构形态来看，零件整体为对称式双法兰加中间杆身的结构，两端的圆盘式法兰端面为安装贴合面，中心开设同轴通孔，用于穿装锁紧销或固定螺栓，中间的圆柱形杆身作为主体承载段，直径小于两端法兰，既可以减轻零件整体自重，也能在安装时为相邻部件留出足够的避让空间，避免装配过程中出现结构干涉。设计过程中首先需要确定两端法兰的安装边界，

　　法兰的外径尺寸需要匹配对应安装座的沉孔尺寸，保证装配后法兰端面与安装座完全贴合，不会出现局部翘曲导致的应力集中；中心通孔的直径需要与配套紧固件的公差带匹配，采用基孔制配合设计，既保证紧固件可以顺利穿装，又能控制配合间隙在合理范围内，避免工作过程中出现相对窜动。中间杆身的长度需要严格匹配两个被连接部件的安装间距，过长会导致两端法兰无法压紧贴合面，过短则会造成装配应力过大，长期受载后容易出现杆身断裂或法兰变形。这类连接零件在实际使用中，杆身与法兰的过渡位置是应力集中高发区，因此建模时需要在过渡处设置合理的圆角，避免直角结构带来的应力突变，提升零件的疲劳寿命；两端法兰的端面需要保证平面度要求，确保安装后受力均匀，

　　不会出现局部载荷过大的情况。在航空类机械结构中，这类看似简单的连接构件往往直接影响整套机构的运行可靠性，设计时除了满足基本的连接功能，还需要充分考虑零件的重量控制，在保证结构强度的前提下尽可能去除冗余材料，杆身采用等直径圆柱结构就是兼顾强度与减重的典型设计，相比变径结构加工难度更低，同时受力状态更均匀，适合批量加工与装机替换。装配过程中，该零件需要沿轴向压入对应安装位，两端法兰分别抵靠在两个被连接件的定位面上，再通过中心孔穿装紧固件完成锁紧，安装后需要保证零件的轴线与两个被连接件的传动轴线重合，避免出现偏载导致的异常磨损。日常维护场景中，这类零件需要重点检查杆身是否存在形变、法兰贴合面是否出现磨损凹坑，

　　一旦发现形位公差超出允许范围就需要及时更换，避免故障扩大影响整个传动系统的运行安全。从建模逻辑来看，该零件采用回转体类零件的典型建模思路，先绘制截面草图通过旋转特征生成主体结构，再对中心孔、过渡圆角等细节进行特征添加，建模过程中需要严格控制各段的同轴度公差，确保生成的模型符合工程图的尺寸要求，可直接用于后续的工程图导出、装配干涉检查以及有限元强度校核工作。
