直升机侧置连接法兰结构设计

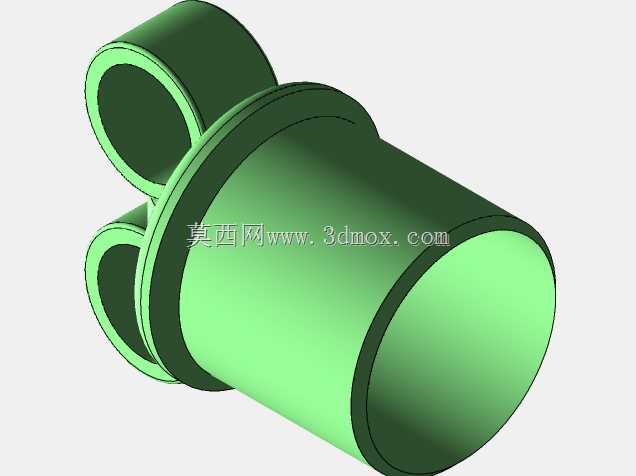

　　在航空旋翼类飞行器的管路布设场景中，侧法兰是实现主管路与分支管路侧向连通的核心连接构件，这类构件不同于常规同轴对接法兰，需要在主筒体侧壁完成分支接口的一体化成型，既要保证主通路的流体通流效率，又要兼顾侧向分支接口的连接强度与密封可靠性，在直升机的燃油输送、滑油循环、气动引气等管路系统中应用广泛。从实际装机使用的角度看，这类侧法兰的主筒体段需要与同通径的主管路完成对接，侧壁伸出的两个同轴分支接口则对应连接侧向布设的分支管路，安装时需要保证主筒体轴线与主管路走向完全重合，分支接口的轴线与主筒体轴线保持垂直，避免对接后出现管路弯折、应力集中的问题。设计这类构件时，首先要根据管路系统的通流需求确定主筒体的内径尺寸，

　　主筒体的壁厚需要根据管路工作压力、机载振动载荷进行校核，既要满足承压强度要求，又要尽可能控制构件重量，适配航空装备的轻量化设计需求。分支接口与主筒体的衔接位置是结构设计的重点，常规的直角衔接会在流体转向时产生较大的局部阻力，同时在机载持续振动工况下容易出现应力集中导致的疲劳裂纹，因此在衔接处采用大圆角过渡结构，既可以降低流体流经分支位置的局部压损，提升管路系统的通流效率，又能分散衔接位置的结构应力，提升构件的抗疲劳性能。主筒体上设置的凸缘结构是安装定位的核心基准，凸缘的端面需要加工到足够的平面度，对接时配合密封垫片可以实现主通路的端面密封，凸缘上的安装孔位需要与配对法兰的孔位完全匹配，保证螺栓穿装时无卡滞，拧紧后密封面受力均匀。

　　分支接口的端部同样设置有对接凸缘，其尺寸精度、密封面平面度要求与主筒体端部凸缘保持一致，保证分支管路对接后的密封可靠性。从安装边界来看，这类侧法兰的主筒体长度需要匹配相邻管段的安装间距，分支接口的外伸长度需要避开周边的机载设备、结构件，预留足够的螺栓操作空间，避免安装时工具无法到达拧紧位置，同时要保证分支接口对接后，连接的管路不会与周边构件产生运动干涉。构件的内外壁过渡位置都做了圆弧处理，避免加工过程中出现应力集中点，同时减少流体在管路内部的涡流产生，降低管路工作过程中的振动与噪声。在实际建模过程中，需要先完成主筒体的基础回转特征，再在侧壁定位分支接口的轴线位置，通过拉伸、布尔合并完成分支结构的基础造型，

　　之后对所有衔接位置做圆角过渡处理，最后加工端部凸缘、密封面等安装结构，建模过程中需要重点控制各段的同轴度、垂直度形位公差，保证加工后的构件能够顺利完成装配对接。这类侧法兰在实际工作中需要持续承受管路内的流体压力、机载环境的宽频振动、温度交变带来的热应力，因此结构设计时除了静强度校核，还需要完成疲劳寿命仿真，确保在全寿命周期内不会出现开裂、泄漏等故障。相较于采用多个管件焊接成型的侧向连接结构，一体化成型的侧法兰结构没有焊缝带来的应力集中与泄漏风险，结构可靠性更高，重量也更轻，更适合航空这类对可靠性、重量控制要求极高的应用场景。在管路系统装配时，这类侧法兰通常作为管路节点的核心连接件，一端对接上游主管路，另一端对接下游主管路，侧壁的两个分支接口分别对接对应的功能管路，实现单节点多通路的流体分配，减少管路系统的连接节点数量，降低整体泄漏风险。
