直升机用上基座体连接结构件

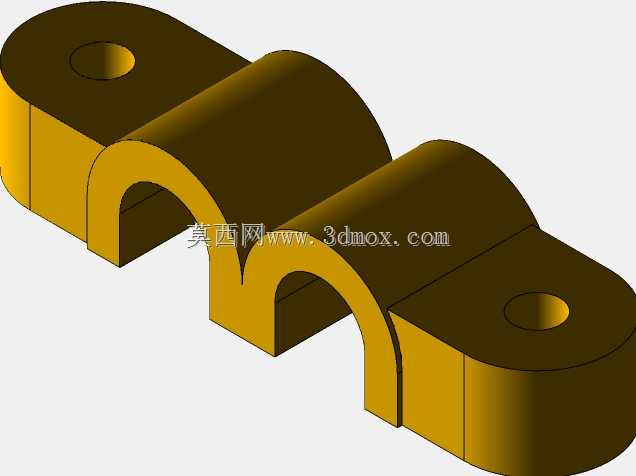

　　该上基座体作为直升机传动与操纵系统的核心连接构件，主要承担相邻铰接部件的载荷传递与运动限位功能，在旋翼操纵拉杆、尾传支座等安装场景中，需要同时承受交变拉压载荷与周期性振动冲击，因此结构设计上优先保证刚度匹配与疲劳寿命冗余。从结构形态来看，零件整体采用对称式双拱槽布局，两端设置带同轴通孔的耳板结构，中间两个半圆弧拱形槽为配对下基座的扣合安装位，装配时通过拱形槽环抱对应轴类构件，两端耳板穿入连接螺栓后可实现与支座基体的刚性固定，同时预留的铰接间隙可补偿装配过程中的形位公差，避免运动卡滞。

　　设计过程中首先需要匹配安装轴径的尺寸边界，拱形槽的圆弧半径与配对轴的外径保持h7级间隙配合，既保证铰接转动的顺畅性，又不会因间隙过大产生冲击异响；两端耳板的通孔中心距严格按照安装支座的孔位坐标设定，孔边做了1×45°倒角处理，既方便螺栓穿入，也能消除孔边应力集中，避免长期交变载荷下出现裂纹。零件的厚度方向尺寸根据载荷计算结果设定，耳板厚度与拱形段的壁厚保持等强度设计，避免局部刚度过差导致变形，同时整体外形做了多处圆角过渡，所有非配合面的棱边均倒钝处理，减少振动过程中的应力集中点。

　　从实际应用场景出发，这类基座体在直升机的操纵线系、传动支座、尾撑连接部位均有类似结构应用，不同安装位置的基座体仅在尺寸、拱槽数量、耳板开孔方向上存在差异，核心功能都是实现转动副的支撑与载荷传递。建模过程中需要重点保证拱形槽的同轴度、两端耳板孔的平行度，以及拱槽端面与耳板端面的垂直度，这些形位公差直接影响装配后铰接件的转动灵活性，若公差超差会导致操纵力增大、部件磨损加快等问题。

　　在安装边界层面，该基座体装配后上表面与周边构件的最小间隙需满足振动位移的补偿要求，避免飞行过程中因结构形变产生运动干涉；耳板螺栓的预紧力需要按照航空构件的扭矩标准施加，既要保证连接刚性，又不能因预紧力过大导致耳板产生塑性变形。零件的材质通常选用高强度航空铝合金，部分高载荷位置会采用结构钢制作，表面做阳极氧化或者镀锌处理，提升抗腐蚀能力与表面硬度，适应高空复杂工况下的使用要求。

　　结构细节上，拱形槽的内壁为主要承载面，加工时需要保证表面粗糙度达到Ra1.6以下，减少与配对轴转动时的摩擦磨损；耳板的通孔内可根据需求加装衬套，衬套磨损后可单独更换，降低整体维护成本。整体结构没有多余的冗余设计，所有几何特征均服务于载荷传递与安装定位，在保证结构强度的前提下尽可能控制零件重量，符合航空构件轻量化的设计原则。建模时采用对称建模思路，先完成单侧结构的草图绘制与特征拉伸，再通过镜像命令生成另一侧结构，最后添加倒角、圆角等工艺特征，可有效提升建模效率，同时保证结构的对称性，减少建模误差。
