离心泵蜗壳式叶片外壳结构设计

项目分类:泵 发布时间:2021-11-04 ID:358518
  • 离心泵蜗壳式叶片外壳结构设计
  • 离心泵蜗壳式叶片外壳结构设计

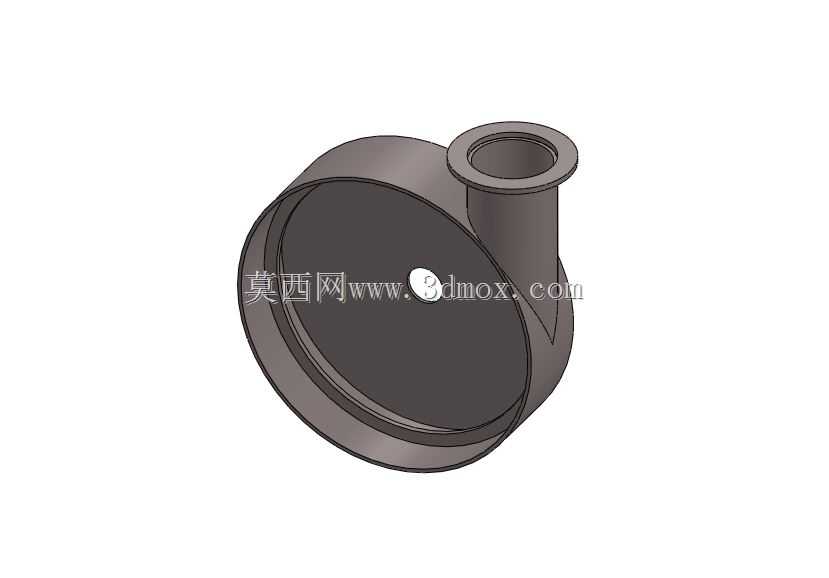

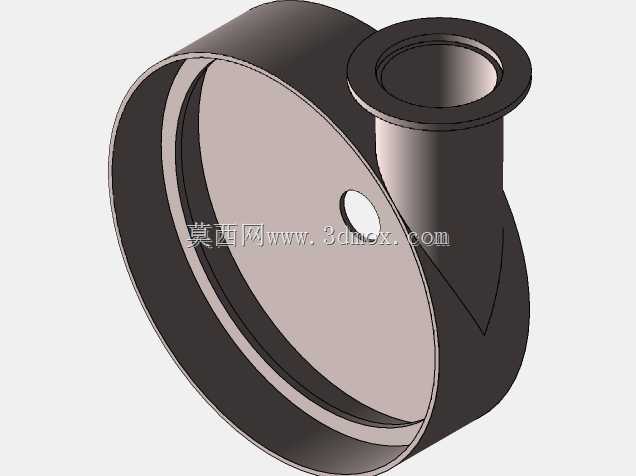

  该部件为离心泵核心过流壳体构件,主要应用在单级单吸离心泵的流体动能转换环节,承担着将叶轮甩出的高速流体收集、减速增压,同时引导流体平稳流向出口管路的核心作用,在民用供水、工业循环水输送、暖通空调水循环、小型农田排灌等场景的离心泵设备中均有广泛适配。从结构功能来看,该壳体采用螺旋形蜗室结构设计,环形流道沿叶轮周向从隔舌位置开始,过流断面面积沿流体旋转方向逐渐增大,这种渐变断面设计能够匹配叶轮出口处流体的流量分布规律,避免流道内出现流体脱流、漩涡等不良流态,尽可能降低水力损失,提升泵组整体运行效率。壳体侧面的径向出口采用带法兰边的短管结构,法兰端面设置有密封安装平面,能够与出口管路的配对法兰通过螺栓紧固连接,法兰边的厚度经过强度校核,

  能够承受额定工况下的流体压力,避免连接位置出现渗漏、结构变形等问题。壳体的大端开口为叶轮安装腔入口,开口处设置有环形止口结构,用于和泵盖或者泵体的前端密封端盖配合定位,止口的配合公差选用H7/h6间隙配合,既能够保证装配时的同轴度要求,又不会出现装配卡滞的问题,开口边缘的加厚翻边结构均匀布置有螺栓连接孔位,用于实现端盖的压紧固定,保证腔体的密封性能。在设计思路上,该壳体的流道型线完全基于速度系数法进行水力设计推导,蜗室的基圆直径略大于叶轮最大外径,保证叶轮和壳体之间留有合适的径向间隙,既避免叶轮旋转时和壳体内壁发生刮擦,又能减少间隙处的流体回流损失。隔舌位置的螺旋角经过反复优化,选取了适配常用比转速泵的角度值,

  能够有效降低流体冲击隔舌产生的振动和噪声,提升泵组运行的平稳性。壳体的壁厚设计采用等强度原则,在蜗室螺旋段的高压区域适当增加壁厚,在出口法兰、安装止口等应力集中位置做了圆角过渡处理,避免铸造或者加工过程中出现应力开裂的问题,同时尽可能控制壳体整体重量,降低材料成本。从安装边界来看,该壳体的轴向安装尺寸以大端止口的端面为定位基准,出口法兰的中心高度和泵组的安装底座中心高匹配,能够保证出口管路和外接管线的同轴对接,壳体上未设置额外的安装支脚,整体依靠泵体两端的连接结构实现固定,安装时需要保证壳体和叶轮的同轴度偏差在允许范围内,否则会导致叶轮偏磨、流量扬程参数不达标的问题。在实际工程应用中,该类壳体多采用铸铁铸造后进行流道打磨处理,

  部分耐腐蚀工况下也可采用不锈钢铸造或者工程塑料注塑成型,流道内壁的表面粗糙度会直接影响泵的水力效率,因此加工时需要对流道过流面进行打磨抛光,减少沿程阻力损失。设计建模过程中,需要重点校核蜗室各断面的面积变化率,保证断面面积随包角的变化呈线性增长趋势,同时要验证出口短管和蜗室的过渡段是否顺滑,避免出现断面突变导致的局部阻力损失,隔舌位置的圆角处理也需要重点关注,圆角过小会加剧流体冲击,圆角过大则会增加回流损失,需要结合泵的设计流量、扬程参数做针对性调整。
