小型外转子直流动力输出部件结构设计

　　这款外转子结构的旋转动力部件，主要适配小型多旋翼无人机的动力单元需求，在实际应用场景中，直接承担螺旋桨的驱动输出职能，是无人机飞行姿态控制、升力提供的核心执行部件。从实际使用工况来看，这类部件需要在高转速、持续振动的户外环境下稳定工作，既要保证输出轴的同轴度精度，也要兼顾转子外壳的动平衡表现，避免高速运转时出现偏摆震颤，影响飞行稳定性。

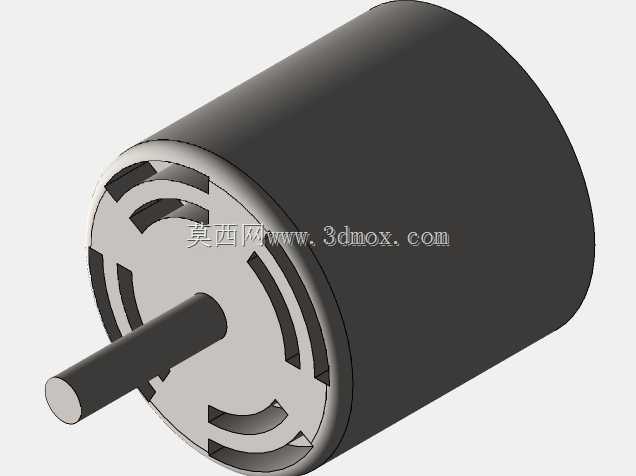

　　从结构设计思路上，这款部件采用外转子布局，将永磁体贴装在圆筒形外壳内壁，定子绕组固定在中心基座位置，输出轴直接与转子端盖刚性连接，相比同功率等级的内转子结构，外转子设计能够获得更大的转动惯量，运转时转速波动更小，同时转子外壳直接暴露在外部气流中，飞行过程中自然流经的空气可以直接带走绕组与磁钢产生的热量，省去了额外的散热结构，有效压缩了部件整体的重量与体积，非常契合无人机这类对载荷重量极度敏感的应用场景。

　　在功能特性层面，部件的输出轴采用单端悬臂伸出设计，轴端预留了螺旋桨安装的定位平面，装配时可以直接通过桨夹将螺旋桨锁紧在轴端，不需要额外的传动转接结构，减少了传动链路的间隙与功率损耗。转子端盖处设计了多道对称分布的通槽，一方面可以在装配时作为定位卡口，方便生产过程中转子与定子的同轴度校准，另一方面也能在运转时引导少量气流进入定子腔隙，带走绕组缝隙中积存的热量，避免长时间高负载运转时绕组温升过高导致的退磁风险。转子外壳采用薄壁圆筒结构，在保证结构刚度的前提下尽可能削减壁厚，降低整体转动惯量的冗余量，让动力响应速度更快，在无人机进行姿态调整时，能够快速跟随电调信号完成转速变化，提升飞行操控的跟手性。

　　从安装边界与尺寸适配角度来看，这款部件的安装基准面为定子侧的端盖平面，端盖上预留了周向均布的安装孔位，可以直接通过螺丝固定在无人机机臂的电机安装座上，安装孔的节圆尺寸适配主流小型多旋翼无人机的机臂安装标准，不需要额外定制转接座即可完成装配。输出轴的伸出长度经过匹配计算，既能够保证螺旋桨安装后与机臂之间留有足够的安全间隙，避免桨叶旋转时剐蹭机臂结构，也不会因为轴伸过长导致悬臂刚度下降，在大拉力输出时出现轴端挠曲变形。部件整体的径向尺寸控制紧凑，在同功率规格下尽可能缩小外径，减少飞行过程中的迎风阻力，降低不必要的动力损耗。

　　在细节结构处理上，输出轴与转子端盖的连接采用过盈配合加周向定位的结构，避免高转速大扭矩输出时轴与端盖之间出现相对转动，导致动力输出失效。转子内壁的磁钢固定位设计有定位挡边，装配时磁钢可以直接抵靠在挡边上完成轴向定位，不需要额外涂覆大量粘接剂即可保证磁钢的位置精度，同时也能避免高速旋转时磁钢受离心力作用出现轴向窜动。定子与端盖的配合位置设计有密封槽，可以加装薄型密封圈，阻挡户外飞行时的雨水、沙尘进入定子绕组区域，提升部件在复杂气象条件下的工作可靠性。这类结构除了适配无人机场景外，经过参数调整后也可用于小型云台驱动、桌面级散热设备、小型模型动力装置等对动力部件体积、重量有严格要求的场景，结构本身的拓展适配性较强，建模过程中对各配合面的公差、装配间隙都做了对应预留，可直接用于后续的工程化出图与样件试制。
