Nema23规格汉莎步进电机结构设计

　　这款Nema23规格的步进电机，是桌面级自动化设备、小型数控加工单元里出镜率极高的动力执行部件，日常做设备选型时，这类57机座的步进电机往往是中小负载点位传动场景的首选，从3D打印机的轴系驱动、小型雕刻机的进给传动，到自动化流水线的分拣拨料机构、桌面点胶设备的位移平台，都能见到同规格产品的应用。做三维结构设计时，首先要卡准的就是安装边界的尺寸约束，Nema23对应的机座安装孔位是行业通用标准，四个安装凸台的孔位中心距严格匹配57mm见方的布局，安装孔的孔径适配M4规格的紧固螺丝，前端输出轴的轴径、轴伸长度也符合通用传动件的配合要求，不管是搭配同步轮、联轴器还是小型齿轮，都能直接适配市面上的标准传动配件，不需要额外做转接件的定制加工。

　　从结构设计思路来看，这款电机的壳体采用前后端盖加中部定子包覆的分层结构，前端盖做了加厚的轴系支撑位，内置的轴承位同轴度公差控制在合理区间，能保证输出轴运转时的径向跳动满足传动精度要求，避免带载运转时出现轴系窜动、异响的问题。侧面预留的接线端子座做了凸起的防护结构，端子引脚的间距符合常规步进驱动器的接线要求，接线时不需要额外弯折线缆，端子座周边的壳体做了局部加厚，能避免安装接线时用力不当造成壳体开裂。后端的编码器安装位（如果是闭环款）或者端盖封板，和定子壳体的配合采用止口定位，装配时能保证前后端盖的同轴度，减少装配累积误差对电机运转平顺性的影响。实际应用中，这类电机的静扭矩参数覆盖0.9N·m到3N·m不等的区间，

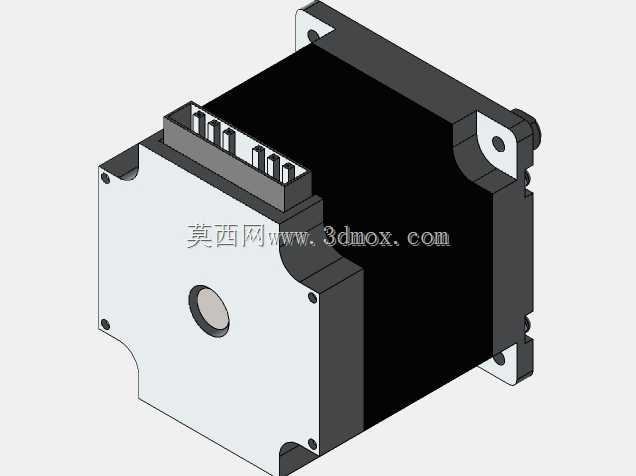

　　选型时要结合负载的转动惯量、传动副的减速比来匹配，不能单纯只看扭矩参数，还要核算安装空间的预留，这款电机的机身长度根据扭矩不同有多个规格，图中对应的机身长度适配中等扭矩输出的场景，既不会因为机身过长挤占设备内部的布线空间，也能满足常规负载的驱动需求。做设备结构布局时，要注意电机安装面的平面度要求，安装面如果存在局部凸起或者倾斜，会强行拉扯电机端盖造成轴承卡滞，长期运转会加剧轴承磨损，缩短电机使用寿命。另外接线端子的出线方向要提前在三维布局里做干涉检查，避免和周边的机架、线槽或者其他传动部件产生剐蹭，预留足够的线缆弯曲半径，防止线缆长期弯折出现内部断线的问题。从建模细节来看，这款模型还原了电机外部的所有安装特征，包括安装凸台的倒角、

　　端盖的固定螺丝沉孔、输出轴的中心孔、接线端子的引脚排布，甚至壳体表面的分型线都做了还原，在做设备整体装配仿真时，可以直接用来做干涉检查、安装工位的模拟，不需要再花时间测绘建模。很多刚入行的结构工程师做设备设计时，容易忽略电机安装位的让位空间，比如电机尾部的出线空间、紧固螺丝的操作空间，这款模型把所有外部特征都做了1:1的还原，在装配环境里可以直接模拟螺丝的安装路径，检查扳手操作的空间是否足够，避免加工完安装板才发现螺丝没法锁紧的问题。另外这类步进电机的散热主要依靠壳体的金属表面自然散热，设计安装结构时不要把电机壳体整个包裹在封闭的结构里，要预留一定的空气流通空间，尤其是长时间连续运转的工况下，壳体的散热效率直接影响电机的出力稳定性，温度过高会造成电机扭矩下降，甚至出现丢步的问题。这款模型的安装法兰端面做了精准的止口尺寸还原，和设备安装板的定位止口配合时，可以保证电机轴和传动部件的同轴度，减少联轴器的偏心磨损，在做传动链的精度校核时，这个定位止口的尺寸公差是很关键的配合参数，模型里准确还原了这个特征，能给后续的工程图输出、公差标注提供准确的参考。
