无人机用空心轴类销筒结构设计

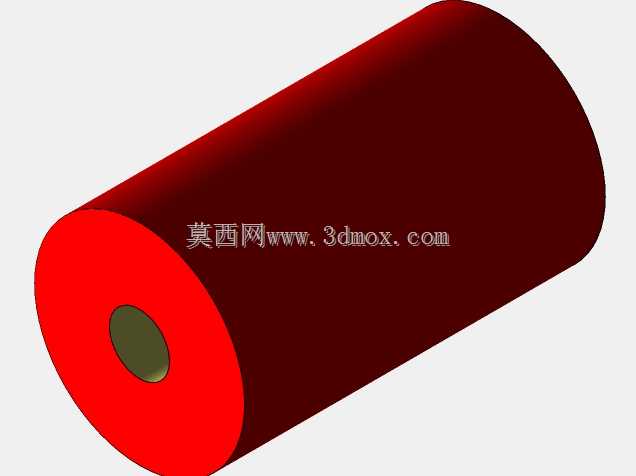

在多旋翼与固定翼无人机的动力传动、机臂铰接以及载荷挂载的连接节点中，这类空心销筒是承担径向载荷、实现部件铰接定位的核心基础零件，日常作业中，它需要同时承受飞行过程中的交变振动载荷、机动动作带来的瞬时冲击，以及起降阶段的静载荷挤压，对结构的同轴度、壁厚均匀性都有较高要求。从结构形态来看，该销筒采用整体空心圆柱构型，外圆面为连续光滑圆柱面，没有额外的台阶、卡槽设计，内孔为同轴贯通的等直径圆孔，这种设计一方面可以在保证结构强度的前提下尽可能降低零件自重，适配无人机对机载零件重量控制的严苛要求，另一方面贯通内孔也可用于走线、穿装锁紧件，拓展安装场景的适配性。设计阶段首先要匹配安装位的边界尺寸，外圆直径需要与铰接位的衬套内孔保持过渡配合公差，既不能过松导致飞行过程中出现连接旷量，加剧振动磨损，也不能过紧造成装配难度提升，外场维护时无法快速拆装更换；内孔直径的设定需要兼顾减重需求与壁厚强度，通常壁厚取值要满足径向载荷下的剪切强度要求，避免在大机动过载时出现筒壁变形、剪切断裂的故障。这类销筒的应用场景覆盖无人机多个连接位置：机臂与机身主体的折叠铰接位，用它作为铰接转轴，实现机臂的折叠收纳与展开定位；动力电机与机座的连接定位处，它可以作为定位销承担电机的扭矩反力，避免电机螺栓受剪；挂载设备的挂架铰接点，它能实现挂载的快速拆装与角度调整，同时承受挂载设备的重量与飞行风阻带来的载荷。从加工与装配的角度考虑，这种等直径空心销筒的两端需要做微小的倒角处理，去除加工毛刺，避免装配时刮伤衬套内孔的润滑层，外圆面的粗糙度需要控制在合理区间，保证铰接转动时的顺滑度，同时减少长期转动带来的磨粒磨损。不同于实心销轴，空心结构的销筒在相同重量下具备更大的外圆直径，对应的铰接接触面积更大，单位面积承受的挤压应力更小，能有效降低衬套的磨损速率，延长连接结构的维护周期，这对于需要长期户外作业的工业级无人机来说，能有效降低外场维护的频次与成本。在实际选型匹配时，需要先确认安装位的铰接孔跨距，销筒的长度要略大于铰接孔的总跨距，保证两端安装锁紧卡簧或者锁紧螺栓后，不会出现轴向窜动，同时也不能过长突出安装面，避免与周边的机臂结构、走线或者螺旋桨运动范围产生干涉。另外，这类销筒的材质选择通常会根据载荷等级匹配，轻载场景下可以选用高强度铝合金材质，进一步降低自重，重载的工业级作业无人机则会选用合金钢材质，表面做硬化处理，提升耐磨性能与抗疲劳强度，不管选用哪种材质，设计阶段都需要做有限元校核，模拟最大过载下的剪切应力、弯曲变形量，确保结构安全系数满足飞行工况的要求。在日常维护中，这类销筒属于易损耗的连接件，长期受交变载荷作用可能出现疲劳磨损，设计时采用统一的等直径构型，也能降低备件的储备种类，外场维护时可以快速更换同规格零件，不需要额外的适配加工。
