无人机挂载摄像设备连接固定结构件

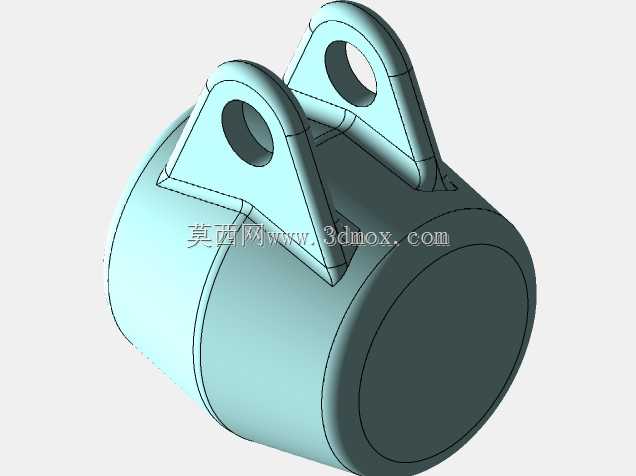

　　在低空无人机作业场景中，摄像载荷的安装可靠性直接决定了航拍测绘、电力巡检、农林植保、应急搜救等任务的完成质量，这款挂载式摄像设备的连接固定结构件，正是为解决载荷与机身的刚性连接、姿态稳定需求设计的核心承载部件。从实际作业工况来看，无人机执行飞行任务时会面临气流扰动产生的高频振动、机动飞行时的瞬时过载、起降阶段的冲击载荷，该结构件的整体构型完全围绕这些工况需求展开设计。主体采用筒状腔体结构，腔体内部用于容纳摄像模组的核心光学与电路组件，内壁预留的装配台阶可直接与摄像模组的外壳定位贴合，避免模组在腔体内出现窜动，同时筒壁的厚度经过受力校核，在保证整体刚性的前提下尽可能缩减壁厚，降低不必要的结构重量，适配无人机对载荷重量的严苛控制要求。

　　结构上部对称设置的两个带孔吊耳，是与无人机机身挂载架连接的核心接口，两个吊耳的同轴度公差控制在0.02mm以内，保证连接销轴穿装后不会出现卡滞，同时吊耳与筒身的衔接位置做了大圆弧过渡处理，避免应力集中导致的结构疲劳断裂——在过往的外场作业故障案例中，不少挂载结构的失效都出现在吊耳与主体的衔接直角处，长期受交变振动载荷影响会萌生裂纹，最终引发载荷脱落事故，因此该位置的圆弧过渡设计并非单纯的外观优化，而是经过疲劳寿命计算的可靠性设计。吊耳上的安装孔采用通孔设计，既可以配合销轴实现铰接式挂载，适配需要摄像设备保持水平姿态的作业场景，也可以加装锁紧螺钉实现刚性固定，适配需要摄像设备与机身姿态同步的固定视角拍摄需求，

　　两种安装模式可根据实际任务场景快速切换，无需更换额外的连接配件。从安装边界来看，筒状主体的外径尺寸适配主流的1/2.3英寸、1英寸画幅摄像模组的外壳尺寸，腔体深度可覆盖常规定焦、小倍率变焦镜头的安装长度，不会出现镜头端部突出腔体易受磕碰的问题；两个吊耳的孔间距与当前主流多旋翼、垂直起降固定翼无人机的挂载架接口尺寸匹配，无需对机身挂载架做二次改装即可直接装用。结构的外表面做了圆滑过渡处理，没有突出的棱角结构，一方面可以降低飞行过程中的空气阻力，减少不必要的气动损耗，另一方面也能避免尖锐棱角在设备安装、维护过程中划伤操作人员或损坏周边线路。在实际装配流程中，摄像模组从筒体的下端开口装入，到位后通过端面的压圈锁紧，

　　吊耳与机身挂载架对齐后穿入连接销轴，加装防松卡簧即可完成整套载荷的安装，整个装配过程无需复杂工装，外场作业时可快速完成载荷的更换与调试。针对不同作业环境的适配性，该结构件的构型预留了后续表面处理的加工余量，若用于沿海高盐雾、高湿度作业场景，可在结构表面做硬质阳极氧化处理提升防腐蚀能力；若用于低温高海拔作业场景，可选用低密度高强度的铝合金材料加工，在保证结构强度的同时进一步降低重量，提升无人机的续航表现。从结构受力路径来看，飞行过程中摄像载荷的重量通过筒身传递到上部两个吊耳，再通过连接销轴传递到机身挂载架，整个传力路径短且无冗余结构，没有出现受力方向突变的薄弱位置，配合衔接处的圆弧过渡设计，可承受最大15g的瞬时过载，完全覆盖无人机机动飞行、突发气流冲击下的载荷受力需求。此外，筒体的侧壁预留了走线槽位，摄像模组的供电、信号传输线路可通过槽位引出连接到机身的飞控与图传系统，避免线路外露在飞行过程中被气流吹动剐蹭到螺旋桨，提升整机布线的整洁度与安全性。
