四旋翼无人机机身底座结构设计

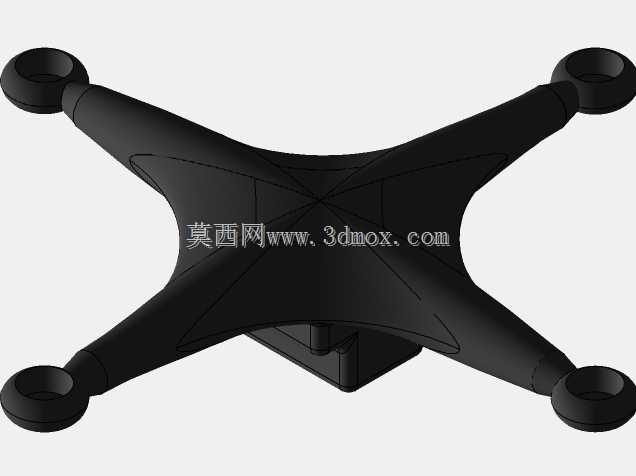

　　这款四旋翼构型的机身底座，是小型多旋翼无人机的核心承载结构件，日常作业中直接承担整机组装定位、载荷传递、部件防护的多重作用，在消费级航拍、小型农林植保、电力线路巡检、低空测绘等场景的无人机产品中，这类一体成型的底座结构已经成为轻量化设计的主流选择。从结构布局来看，四个机臂延伸端设置的环形安装位，是动力系统的固定接口，每个环形位的内径与电机安装座的定位凸台完全匹配，安装时无需额外加装转接件，电机固定螺丝可直接穿过环形位周边的预留孔位锁紧，机臂与中心承载区采用大圆角过渡的X型一体化构型，能有效分散飞行过程中电机产生的振动载荷，避免应力集中导致的结构疲劳断裂，相比拼接式机架，这种一体结构的装配公差累积更小，整机动平衡调试难度更低。

　　中心区域的下沉式腔体是飞控板、电池、电调等核心电子元件的安装空间，腔体侧壁设置的卡扣位与加强筋，既可以对电子元件形成侧向限位，避免飞行姿态快速变化时元件移位，也能提升腔体整体的抗扭刚度，减少飞行过程中的结构形变对飞控传感器数据采集的干扰。设计过程中优先考虑了载荷传递路径的合理性，四个机臂的受力会沿着过渡圆角直接传导至中心腔体的侧壁，再通过腔体底部的安装面分散到电池挂载位，整个传力路径没有突变的截面，能在降低结构重量的同时保证足够的结构强度，材料选型上适配注塑成型工艺，壁厚控制均匀，避免成型过程中出现缩痕、翘曲等缺陷，四个机臂的长度一致，相邻机臂的夹角严格控制在90度，保证每个电机的拉力轴线与机身中心的距离相等，

　　降低飞控的姿态补偿计算压力。安装边界方面，机臂末端环形安装位的端面与中心腔体底部的安装面保持固定高度差，这个高度差经过反复校核，既可以保证螺旋桨旋转时不会与机身主体发生干涉，也能让整机重心落在中心腔体的几何中心附近，减少飞行时的额外功耗。底座上表面的交叉加强筋布局，是根据飞行过程中的受力仿真结果优化而来，在大机动飞行、紧急降落等极限工况下，加强筋可以将局部冲击载荷快速分散到整个结构面，避免局部应力超过材料屈服强度。日常装配时，中心腔体的底部预留了电池绑带的穿槽，无需额外设计电池固定支架，直接使用纤维绑带即可完成电池的固定，同时可以兼容不同容量的电池安装，提升整机的载荷适配性。机臂与环形安装位的衔接处做了局部加厚处理，

　　这个位置是坠机时最容易发生断裂的部位，局部加厚后可以吸收大部分冲击能量，降低坠机后的维修成本，同时加厚区域没有超出螺旋桨的旋转投影范围，不会额外增加飞行阻力。整个底座的外形没有多余的突出结构，表面做了顺滑过渡处理，能减少低空飞行时的空气阻力，中心腔体的边缘设置了走线槽，电调与电机的连接线可以沿着走线槽布置，避免线缆外露被螺旋桨打到，也能让整机外观更整洁。在实际使用场景中，这类底座结构适配轴距在300-400mm区间的小型四旋翼无人机，既可以满足日常航拍的轻量化需求，也能搭载小型任务载荷完成短距离的巡检作业，结构设计上兼顾了成型工艺性、装配便捷性与飞行可靠性，不需要复杂的二次加工即可完成整机组装，适合批量生产应用。
