无人机刀体托架结构设计方案

　　在低空作业类无人机的动力端配套结构中，刀体托架是承担作业执行端定位、载荷传递与动作支撑的核心连接构件，这类构件的设计合理性直接决定了作业端的运行稳定性与整机作业精度。从实际应用场景来看，这类托架多配套在植保作业、低空巡检、轻量切割作业类无人机的作业臂末端，一端连接无人机机臂的伸出端，另一端固定作业刀体组件，需要同时传递飞行过程中的气动载荷、作业时的切削反力，还要抵消无人机飞行姿态调整时产生的交变振动，避免作业端出现松动、偏摆影响作业效果。

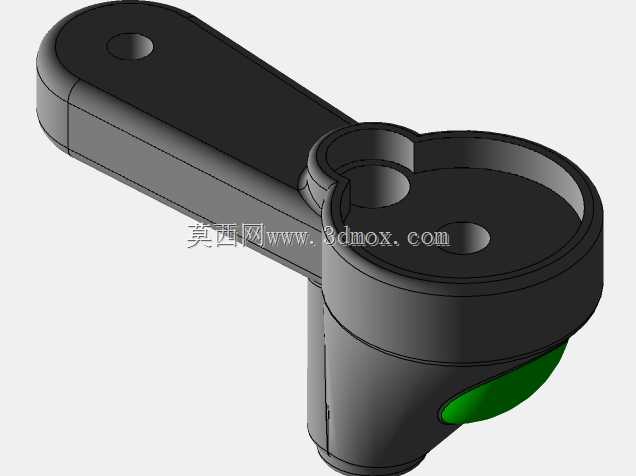

　　从功能特性上看，该托架采用一体化的异形悬臂结构，长柄端设置单安装孔位，用于和无人机机臂的伸出支座做销轴连接，可实现小角度的姿态微调，匹配不同作业角度的需求；圆盘端设置两处定位孔与环形限位槽，其中中心孔用于穿装刀体的转轴组件，侧部孔位用于安装锁止螺钉，限制刀体转轴的轴向窜动，环形的内凹结构刚好可以包覆刀体连接座的外圈，避免作业过程中连接座受侧向力出现脱开。圆盘侧下方预留的弧形安装位，用于嵌装作业状态的感应触发件，也就是模型中绿色标识的部位，该部位可安装霍尔传感器或者触发拨片，实时反馈刀体的伸出与收回状态，给飞控系统提供准确的位置信号。

　　设计思路上，该构件没有采用传统的拼接式托架结构，而是选择一体化注塑或者轻质合金压铸成型的方案，整体做了等壁厚设计，所有转角位置都设置了圆角过渡，避免应力集中在交变载荷下出现疲劳断裂。长柄段的截面采用带加强筋的槽型结构，在保证整体结构刚度的前提下尽可能降低构件自重，减少无人机的无效载荷消耗，毕竟无人机的载荷裕度直接决定了作业续航时间，每减少一克结构重量都能换来更长的作业时长。圆盘端的外缘做了翻边加厚处理，因为该部位是载荷集中区域，作业时的切削反力会直接作用在圆盘的孔位周边，加厚翻边可以提升孔位的结构强度，避免长期受力出现孔位变形、转轴卡滞的问题。

　　从安装边界来看，长柄端的安装孔中心到圆盘端转轴孔中心的中心距，是匹配对应型号无人机机臂伸出长度设计的，安装时需要保证长柄的安装面与机臂支座的贴合面完全贴合，销轴穿装后要在端部加装防松卡簧，避免飞行振动导致销轴脱出。圆盘端的内凹环形槽直径与刀体连接座的外径采用间隙配合，配合公差控制在0.02mm到0.05mm之间，既可以保证连接座能够顺畅转动，又不会出现过大的旷量导致刀体抖动。侧下方的弧形安装位深度刚好匹配常用的微型传感器厚度，安装后传感器的感应面与刀体连接座上的触发磁钢间距控制在2mm以内，保证信号触发的灵敏度，不会出现误触发或者信号丢失的问题。

　　在实际工况验证中，这类托架需要承受三个方向的复合载荷：垂直方向的重力载荷与作业进给反力，水平方向的飞行气动阻力，以及姿态调整时的扭转力矩，所以在结构建模时特意在长柄与圆盘的连接位置做了弧形过渡加强，没有采用直角连接，就是为了分散该位置的集中应力，避免长期交变载荷下出现连接部位断裂的问题。构件表面没有多余的突出结构，所有棱边都做了倒钝处理，一方面是避免安装维护时划伤操作人员，另一方面是减少飞行过程中的风阻，降低无人机的动力消耗。长柄上的安装孔采用沉孔设计，安装螺钉的头部可以完全埋入孔内，不会突出构件表面产生额外的气动阻力，也避免螺钉头与周边构件发生运动干涉。

　　这类托架的适配性设计也做了充分考量，圆盘端的安装孔位采用通用化尺寸设计，可以适配同系列不同规格的作业刀体组件，不需要更换托架就能完成不同作业模块的切换，降低无人机的配套配件成本。长柄端的连接孔位尺寸也和同级别无人机的机臂支座尺寸通用，用户在升级作业组件时不需要对机臂结构做额外改造，直接替换安装即可。在材料选择上，如果是植保类无人机配套的托架，多采用添加了抗紫外线助剂的高强度工程塑料，耐受田间的农药腐蚀与日晒老化；如果是工业切割类作业的无人机配套托架，则采用6061铝合金一体铣制成型，保证更高的结构强度与抗冲击性能，两种材料的结构外形完全一致，只是壁厚根据材料性能做了细微调整，建模时可以通过参数化调整快速切换不同材料对应的结构尺寸，提升设计迭代效率。
