无人机传动用带六角轴双联齿轮结构

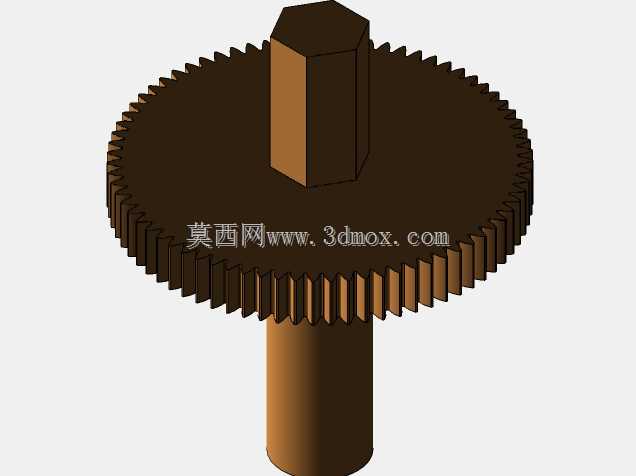

　　该零件为无人机动力传输路径中的核心传动构件，主要承担旋翼动力分流、转速匹配的传动功能，常见于小型多旋翼无人机的减速传动组中，安装在电机输出端与旋翼驱动轴之间的传动腔体内，负责将无刷电机输出的高转速低扭矩动力，转换为适配旋翼负载的低转速高扭矩输出，同时通过自身的双联齿结构实现单输入双输出的动力分配，满足无人机不同姿态调整时的动力差速需求。从结构设计来看，零件采用一体化同轴布局，下部为光滑圆柱定位轴段，中部为大直径直齿圆柱齿轮，上部为六角形动力输出轴头，三个功能段保持严格的同轴度要求，避免高速运转时出现偏心振动。上部六角轴头采用标准对边平行的六角截面，主要用于和上层传动件的六角孔形成无间隙配合，传递扭矩时可避免键连接带来的回程间隙，

　　同时装配时可直接插入配合，无需额外的紧固件防松，适配小型无人机紧凑的装配空间。中部的直齿圆柱齿轮采用标准渐开线齿形，齿顶圆、齿根圆尺寸经过严格计算，齿宽根据传递扭矩的大小做了优化，既保证足够的齿面接触强度，避免无人机急加速、急变向时齿面发生崩齿或磨损，又尽可能控制零件整体重量，降低无人机的无效负载。齿轮齿端做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免齿部磕碰损伤。下部的光滑圆柱轴段主要作为定位支撑段，装配时插入传动支架的对应轴承孔内，为整个齿轮件提供径向支撑，限制齿轮运转时的径向跳动量，轴段的直径公差、圆柱度都有较高要求，保证和轴承内圈的配合精度，降低运转时的摩擦阻力。在实际应用场景中，

　　这类齿轮通常采用改性POM或者粉末冶金材质加工，前者具备自润滑特性，运转时无需额外添加润滑脂即可长时间工作，不会出现油污污染无人机内部电子元件的问题，后者具备更高的结构强度，可适配更大负载的工业级无人机传动需求。设计时需要重点控制几个安装边界尺寸：首先是下部圆柱轴段的长度和直径，必须匹配传动支架上轴承的安装尺寸，轴段过长会导致装配后齿轮轴向窜动，过短则会导致支撑长度不足，运转时容易出现倾斜；其次是中部齿轮的齿顶圆直径，必须和传动腔的内壁预留足够的安全间隙，避免齿轮高速运转时和腔壁发生剐蹭，同时要和配对啮合的小齿轮保持准确的中心距，保证齿面啮合间隙处于合理范围，间隙过大会导致传动噪音增大、传动精度下降，间隙过小则会导致齿面磨损加剧、

　　运转阻力升高；最后是上部六角轴头的对边尺寸和伸出长度，必须和上层从动件的内六角孔尺寸匹配，伸出长度既要保证配合时的扭矩传递接触面积足够，又不能过长导致和上层结构发生干涉。这类双联齿轮结构相比分体式的齿轮加轴的装配结构，省去了轴和齿轮之间的连接环节，减少了装配误差累积，同时降低了整体结构重量，非常适合无人机这类对重量、装配精度要求极高的设备使用。在建模过程中，齿形部分采用参数化绘制方式，通过渐开线方程生成准确的齿廓曲线，再通过圆周阵列完成所有轮齿的构建，保证每个齿的齿形、齿距误差控制在允许范围内；六角轴头部分通过正六边形拉伸生成，对边尺寸按照标准公差要求建模，方便后续工程图导出时直接标注形位公差；下部圆柱轴段和中部齿轮的衔接处做了微小的圆角过渡，避免应力集中，防止无人机在做剧烈机动动作时，轴段和齿轮衔接位置发生断裂。实际装机测试时，这类齿轮需要经过高速动平衡校验，因为无人机电机的输出转速通常可达每分钟上万转，哪怕微小的不平衡量都会导致整机出现明显振动，影响飞控系统的姿态判断，严重时甚至会导致飞行失控，因此设计时整个零件的质心必须严格落在轴线上，所有结构都围绕轴线做对称布局，非必要不做不对称的减重或结构调整。
