工程机械挖掘机作业铲斗三维设计作品

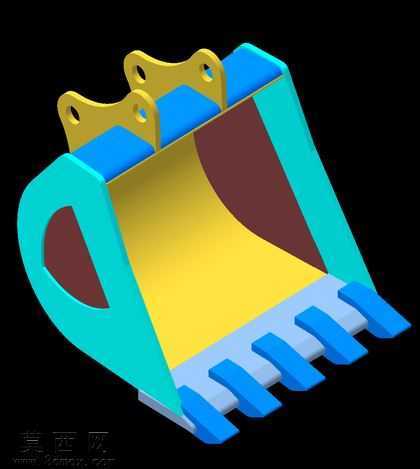

本作品为挖掘机核心作业部件铲斗的三维建模设计成果，建模过程依托专业三维设计软件完成全参数化构建，全程遵循工程机械实际作业的结构强度与功能需求开展设计。建模阶段首先完成整体轮廓的草绘定位，依据真实挖掘机铲斗的作业尺寸比例，勾勒出斗体的弧形容纳腔、侧部加强结构、上部连接耳板以及前部斗齿安装基座的基础轮廓，通过拉伸、放样、曲面缝合等特征操作生成斗体的基础实体，针对斗腔的弧形曲面做了连续曲率优化，保证铲装物料时的顺滑导流效果，减少物料粘附与卸料阻力。材质渲染环节针对不同结构部件做了区分化材质赋予：斗体主容纳腔采用高饱和度黄色哑光耐磨钢材材质，还原工程装备常用的耐磨合金钢板视觉质感，侧部加强护板采用青蓝色金属漆材质，突出结构分区的视觉辨识度，上部连接耳板采用铸钢原色金属材质，体现连接承重部件的厚重质感，前部斗齿采用亮蓝色高强度耐磨合金钢材质，强化切削作业部件的视觉突出性，斗体侧面的减重加强槽采用深棕红色耐磨衬板材质，还原实际铲斗易磨损部位加装耐磨衬板的真实结构。结构设计上充分考量实际作业的受力特性：上部设置两组带安装孔的连接耳板，孔位精度严格匹配挖掘机斗杆与连杆的安装尺寸，保证装配适配性；耳板与斗体衔接处做了大圆角过渡加厚处理，分散挖掘作业时的集中应力，避免连接部位断裂失效；斗体前部等距排布六组一体式斗齿，斗齿与斗唇衔接处做了加强筋结构，提升挖掘切入硬质物料时的抗冲击能力；斗体两侧设置弧形侧护板，既扩大铲斗的侧向容纳容积，又能在铲装作业时阻挡物料侧漏，同时对斗体侧壁形成结构加强。设计过程中反复校验各部件的壁厚参数，在保证整体结构强度满足重载挖掘需求的前提下，对非受力区域做了合理的减重优化，平衡结构强度与部件自重的关系，整体模型装配关系清晰，各部件衔接无干涉，可直接用于结构展示、工程教学参考以及后续的仿真分析、加工图纸导出等用途，完整还原了真实挖掘机铲斗的结构特征与功能属性。
