无人机双叶螺旋桨叶片结构设计

　　在小型多旋翼无人机的动力系统设计中，螺旋桨叶片是直接决定整机气动效率、载荷能力与飞行稳定性的核心执行部件，本次呈现的双叶螺旋桨结构，是针对消费级及轻量级工业巡检无人机开发的适配部件。从实际应用场景来看，这类双叶螺旋桨普遍适配起飞重量在1.5kg以内的小型无人机，覆盖航拍测绘、电力线路巡检、农业小范围植保采样、短途轻载物流配送等多个作业场景，相比三叶及多叶桨型，双叶结构在同等电机转速下的转动惯量更低，电机启动与调速响应速度更快，能够更好适配小型无人机的飞控动态调整需求，在悬停作业阶段的能耗表现也更具优势，可有效延长单架次的有效作业时长。

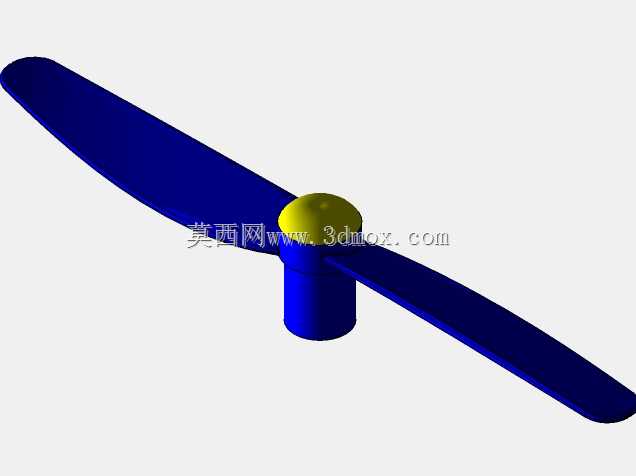

　　从产品功能特性层面来看，该螺旋桨采用对称翼型的曲面设计，桨叶从根部到梢部存在连续的弦长与扭转角变化，根部区域弦长更大、扭转角度更高，能够在旋转过程中承接电机输出的扭矩，将转动动能高效转化为向下的气动推力，梢部做了收窄与切尖处理，可降低高速旋转时的翼尖涡流损耗，减少气动噪音同时提升推力转化效率。中间的安装基座采用同轴圆柱结构，基座顶面做了圆弧过渡处理，既可以降低桨盘中心区域的空气紊流，也能在桨叶安装时起到定位导向作用，避免安装偏斜导致的动平衡超标问题。

　　在设计思路的落地过程中，首先需要匹配对应动力电机的KV值参数，确定桨叶的直径与螺距组合，保证电机在额定工作转速区间内始终处于高效出力区间，避免出现电机过载发热或者动力冗余浪费的问题。结构建模阶段需要重点控制桨叶曲面的光顺度，整个翼面不能出现曲率突变的折角，否则高速旋转时会产生局部气流分离，不仅会降低推力效率，还会引发机体高频振动，影响飞控传感器的采样精度。安装基座的内孔尺寸需要严格匹配电机输出轴的直径公差，通常采用H7/k6的过渡配合标准，同时在基座侧面预留紧定螺丝的安装孔位，保证螺旋桨与电机轴的连接无相对滑动，在大油门加减速阶段也不会出现松脱风险。

　　关于外形尺寸与安装边界的控制，这类小型无人机双叶桨的整体展开直径通常控制在200mm-300mm区间，具体尺寸根据适配机型的机架轴距调整，安装基座的高度控制在15mm-20mm范围，既保证足够的配合长度传递扭矩，也不会因为基座过高导致桨盘平面与机架安装面的距离过大，增加飞行时的整机重心波动。桨叶的厚度从根部到梢部呈梯度递减，根部最大厚度不超过5mm，保证足够的结构强度承受离心力与气动载荷，梢部厚度控制在1mm以内，降低翼尖的转动惯量。安装时需要保证两片桨叶的安装角完全一致，单只桨叶的静不平衡量控制在0.1g·cm以内，避免高速旋转时产生过大的振动载荷传递到机身，影响机载设备的正常工作。在实际装机测试阶段，还需要配合电调的油门曲线做匹配标定，保证不同油门开度下的推力输出线性度满足飞控的调节要求，在全转速区间内不会出现共振区间，确保整机飞行过程的姿态稳定。
