四旋翼无人机一体化机身结构设计方案

　　这款机身结构针对小型四旋翼消费级及行业巡检类无人机开发，核心承载飞控板、电池、电调、图传模块等核心电子元器件，同时为四个旋翼动力组件提供刚性安装支撑，是整架无人机的受力核心骨架。日常作业场景中，不管是低空航拍测绘、电力线路巡检、农林植保小范围作业，还是消费级休闲飞行场景，该机身都需要承受起飞降落的冲击载荷、飞行过程中的气动交变载荷，以及机动动作下的惯性力，因此结构设计阶段优先考量了刚度与自重的平衡。

　　从结构布局来看，采用了一体化中框加机臂延伸座的整合式设计，没有采用传统分体式机臂加中心板的拼接结构，减少了装配连接点的数量，也就降低了连接松动带来的飞行振动风险。四个机臂安装位呈X型对称分布，相邻机臂夹角保持90度，保证旋翼转动平面的水平度基准统一，避免因安装面倾斜导致的动力输出偏斜。中心舱内部预留了规整的元器件安装腔，飞控安装位处于整机几何中心位置，这个位置的振动加速度最小，能降低飞控陀螺仪的滤波压力，提升飞行姿态解算的准确性。电池仓设置在中心舱下部靠前位置，匹配常规2S-3S锂聚合物电池的安装尺寸，通过卡扣结构实现快速拆装，同时重心位置靠近整机升力中心，减少飞行过程中的配平压力。

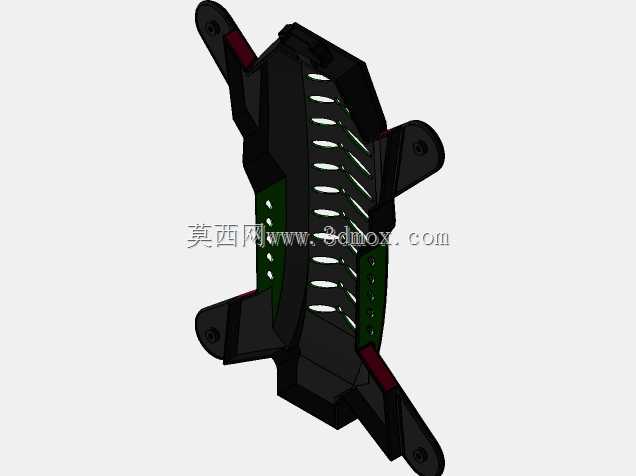

　　机身侧面设计了阵列式通风槽，飞行过程中迎面气流可以顺着槽体进入中心舱，带走电调、图传模块工作产生的热量，避免密闭舱体内热量堆积导致电子元器件过热降频。机臂与中框衔接位置做了加厚加强筋处理，这个位置是飞行过程中弯矩最大的受力点，加厚处理后可以抵消旋翼高速转动带来的振动疲劳，避免长期使用后出现结构裂纹。机臂末端的电机安装座预留了标准的电机安装孔位，适配主流1806、2204系列无刷电机，安装面平面度控制在0.1mm以内，保证电机轴垂直于旋翼安装平面，减少旋翼转动时的动不平衡量。起落架连接位集成在机身下部前后两侧，不需要额外加装转接件，可直接匹配轻量化起落架，吸收降落时的冲击载荷，避免底部搭载的摄像头或者电池直接触地磕碰。

　　设计过程中针对安装边界做了充分的兼容性考量，中心舱内部的安装柱预留了M2螺丝孔位，孔位间距兼容主流的飞控板、电调板安装尺寸，不需要额外打孔修改就能完成元器件装配。机身整体外轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面可以降低飞行过程中的空气阻力，减少不必要的动力损耗，另一方面也能避免搬运、装配过程中尖锐边角划伤操作人员或者线材。机身表面预留了天线走线槽，图传天线、接收机天线可以顺着走线槽延伸到机身外侧，避免金属结构件遮挡信号，保证遥控与图传信号的传输稳定性。

　　从受力传递路径来看，旋翼产生的升力通过机臂传递到中框结构，再通过中框分散到整个机身，最终传递到中心舱的挂载部件，整个传力路径没有明显的应力集中点，所有转角位置都做了圆角过渡处理，降低应力集中系数。结构壁厚根据受力大小做了差异化设计，受力大的机臂衔接位置壁厚更大，非受力的舱体盖板位置适当减薄，在保证整体结构强度满足1.5倍最大起飞重量载荷要求的前提下，尽可能降低机身自重，提升无人机的有效载荷占比，延长续航时间。

　　实际装配过程中，该机身不需要复杂的辅助工装，所有安装孔位都做了对位导向设计，电子元器件的走线可以顺着舱体内的走线卡槽布置，避免线材与运动部件干涉，也能减少飞行过程中线材晃动带来的重心偏移。机身下部预留了通用挂载接口，可以加装小型摄像头、云台或者迷你抛投装置，拓展不同场景下的作业能力，不需要对机身结构做二次修改就能完成功能拓展。
