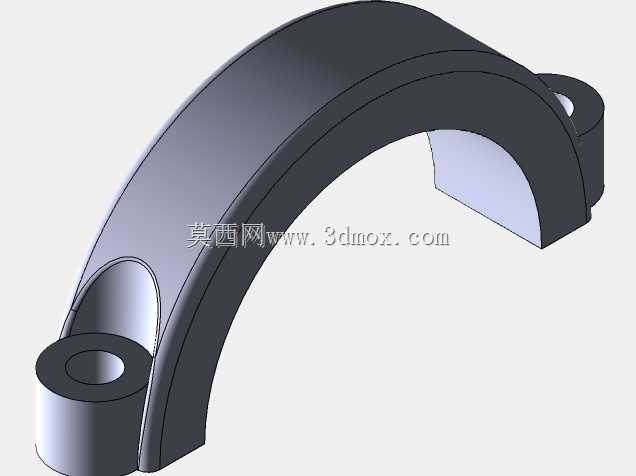

这类弧形连杆顶部构件,常见于中低压管路阀门的启闭传动端、小型内燃机的配气摇臂联动结构、以及轻工自动化设备的摆臂传动单元中,核心作用是在两个存在空间夹角的铰接点之间传递往复摆动力,同时规避传动路径上的其他结构干涉。从结构形态来看,构件主体采用等截面弧形梁设计,弧面曲率经过运动仿真校核,确保摆角范围内不会与周边的壳体、紧固件产生运动刮擦,两端的同轴铰接孔分别对应动力输入端与执行端的销轴安装位,孔位内预留了衬套压装的公差余量,可根据实际工况选配铜基衬套或者滚针轴承来降低铰接副的磨损速率。设计过程中首先要确定两端铰接点的中心距,这个尺寸直接决定了传动比的准确性,一旦中心距偏差超过0.1mm,就会导致执行端的行程出现误差,
比如在阀门应用场景下会出现阀瓣关闭不严或者开启不到位的问题。弧形段的截面厚度需要根据传递的最大扭矩来核算,常规工况下采用45号钢调质处理即可满足强度要求,如果是用于腐蚀环境的工况,也可以更换为304不锈钢材质,对应调整截面厚度来补偿强度差异。安装边界方面,构件摆动平面内的最小避让半径需要比弧形构件的外弧面大3mm以上,避免装配后出现运动卡滞,两端铰接孔的端面需要与安装支座的贴合面保留0.2mm以内的间隙,防止铰接转动时出现端面摩擦。不同于直连杆的平面传动特性,这种弧形结构的连杆可以在不额外增加传动拐臂的情况下,绕过传动路径上的轴类、壳体类零件,大幅压缩整个传动机构的整体占用空间,在布局紧凑的小型设备内部优势尤为明显。
构件的铰接孔端面做了倒角处理,既方便销轴装配时的导入,也能去除机加工产生的毛刺,避免装配时毛刺脱落进入铰接副造成异常磨损。弧形梁的内外弧面均采用平滑过渡设计,不存在应力集中的直角棱边,在承受交变载荷的工况下,可以有效降低疲劳裂纹产生的概率,延长构件的使用寿命。在实际选型应用时,需要先核算构件的最大摆角范围,确保弧形段的弧长能够覆盖整个运动行程,不会出现摆角极限位置时构件端部与支座碰撞的问题,同时要核对铰接孔的直径尺寸与配套销轴的公差配合,通常采用H7/h6的间隙配合,既保证转动灵活,又不会出现过大的旷量影响传动精度。这类构件在装配时不需要额外的定位结构,依靠两端销轴的轴向固定即可完成定位,维护时仅需定期检查铰接副的润滑状态,补充润滑脂即可降低磨损,整体维护成本较低。
