内燃机传动用分体式叉形连杆结构

　　这款连杆结构主要应用在中小排量往复式内燃机的曲柄连杆机构中，是连接活塞组件与曲轴的核心传动构件，负责把活塞承受的燃气爆发压力传递给曲轴，将活塞的往复直线运动转换为曲轴的旋转运动，最终向外输出扭矩。在实际装机场景中，连杆的工作环境十分苛刻，需要周期性承受交变的拉压载荷、惯性冲击力，同时还要兼顾高速往复运动下的轻量化需求，避免过大的往复惯性力加剧整机振动。

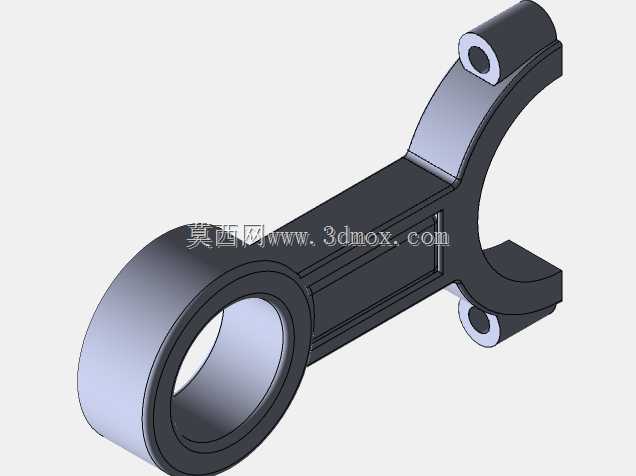

　　从结构设计来看，这款连杆采用了分体式叉形大头设计，区别于传统的平切口或斜切口整体连杆，叉形结构的大头端可以适配并列布置的连杆轴颈安装需求，部分V型内燃机或者对置活塞内燃机中，这类结构可以有效缩短曲轴的轴向长度，压缩整机的整体布局尺寸。大头端的两个支耳上分别设计了同轴的螺栓过孔，用于安装连杆盖紧固螺栓，装配时螺栓需要按照规定的扭矩和转角法拧紧，保证大头轴瓦与曲轴连杆轴颈的配合间隙处于设计区间内，既不能间隙过大造成机油泄压、轴瓦敲击，也不能间隙过小导致润滑不足、轴瓦烧蚀。

　　杆身部分采用了工字形截面设计，这是连杆结构中经过长期工程验证的最优截面形式，在相同的材料用量下，工字形截面可以获得最大的抗弯截面模量，能够有效平衡杆身的结构强度与自身重量，减少高速运动时产生的往复惯性力。杆身表面做了圆滑过渡处理，所有的转角位置都设计了足够大的圆角，避免应力集中造成的疲劳断裂，在实际加工过程中，杆身的表面粗糙度也有严格要求，通常需要经过喷丸强化处理，在表面形成残余压应力，提升构件的疲劳寿命。

　　小头端采用了整体式圆环结构，内部用于安装活塞销衬套，衬套一般采用铜基合金材质，表面设计有油槽用于存储机油，实现活塞销与小头之间的流体润滑。小头与活塞销的配合间隙需要根据工作温度下的热膨胀量精确计算，冷态下的间隙通常控制在几丝范围内，保证热机后不会因为膨胀造成活塞销卡滞，也不会因为间隙过大产生敲击异响。

　　安装边界方面，这款连杆的小头内径适配常见的22mm直径活塞销，大头内径适配48mm直径的曲轴连杆轴颈，连杆中心距（大小头孔中心的距离）为112mm，这个尺寸直接决定了内燃机的活塞行程与压缩比参数，设计时需要与曲轴的曲柄半径、活塞的压缩高度做匹配计算，避免活塞在上止点时碰撞气门或者气缸盖。杆身的最大宽度为28mm，装配时需要确认气缸套的内部内径足够容纳连杆的摆动空间，避免连杆在运动过程中与缸壁发生干涉。

　　在实际选型应用中，这类连杆通常采用40Cr或者42CrMo合金钢模锻成型，毛坯经过调质处理后硬度控制在HB240-280区间，大小头孔需要经过精镗加工，孔的圆柱度公差控制在0.005mm以内，两孔的平行度公差在100mm长度上不超过0.02mm，否则会造成活塞偏磨、轴瓦偏载等故障。设计过程中还需要对连杆做有限元强度校核，分别校验最大爆发压力工况下的压应力、最高转速工况下的拉应力，以及连杆的固有频率，避免工作转速区间内发生共振。日常运维中，连杆拆装时需要注意配对标记，不能互换不同缸的连杆盖，螺栓达到规定的使用周期后必须强制更换，避免螺栓疲劳断裂造成整机捣缸的严重故障。
