弧形弯板结构升降支撑固定座

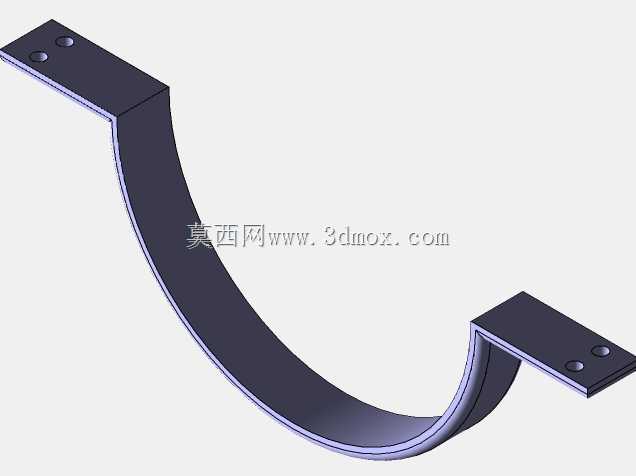

　　在各类需要实现高度调节的工业设备、工装夹具、输送线配套机构中，这类弧形弯板结构的支撑固定座是承担载荷传递、位置限位的核心连接件，日常在轻载升降工位、小型物料抬升架、印刷设备配套的高度调节模块里都能见到它的应用场景，它不需要承担大吨位的冲击载荷，更多是在静态支撑、小幅升降调整的工况下，保证两端连接部件的相对位置精度，避免升降过程中出现侧向偏移。从结构设计逻辑来看，这个零件采用一体弯折的弧形主体结构，没有额外的拼接焊缝，整体是板材冲压弯折成型的工艺路线，相比多件拼接的支撑座，一体结构的抗疲劳性能更好，长期受交变应力作用下也不容易在连接位置出现开裂问题。两端的平直安装段分别预留了两个螺栓过孔，

　　安装时可以直接通过内六角螺栓或者十字槽螺栓将两端分别固定在升降移动端和固定基座上，安装孔的孔位公差按照IT12级精度设计，既可以保证装配时的螺栓穿装便利性，也不会因为孔位间隙过大导致安装后出现旷量。弧形段的曲率半径是经过受力校核确定的，在给定的板材厚度下，这个曲率可以让零件在承受垂直方向的额定载荷时，应力均匀分布在整个弧形段上，不会在弯折位置出现应力集中导致的塑性变形，同时弧形的避让结构可以给中间穿过的管线、传动杆件留出足够的活动空间，避免升降过程中零件和周边部件发生运动干涉。从安装边界来看，两端平直段的宽度和孔间距是和常规的20系列、30系列铝型材安装孔位匹配的，不需要额外加工转接板就可以直接装配在铝型材搭建的机架上，

　　零件的整体高度适配100-200mm行程的小型升降机构，安装时不需要对周边结构做大幅度的改动，替换原有支撑件的时候只需要对齐孔位锁紧螺栓即可。在实际使用过程中，这个支撑座的弧形结构还能起到一定的缓冲吸能作用，当升降端出现小幅的振动冲击时，弧形段的微小弹性形变可以抵消一部分振动能量，减少振动传递到固定基座端，提升整个升降机构的运行平稳性。设计时没有采用直角弯折的结构，也是考虑到直角弯折位置的应力集中系数远高于圆弧弯折，在频繁升降的工况下，直角位置很容易出现应力裂纹，而大圆弧过渡的结构可以把应力集中系数降低60%以上，大幅提升零件的使用寿命。零件的表面没有多余的凸台、凹槽结构，冲压成型后只需要做去毛刺处理就可以投入使用，加工工序少，

　　量产时的成本控制优势明显，适合在批量配套的小型升降设备中使用。在装配调试的时候，需要注意两端安装面的平面度要控制在0.1mm以内，如果安装面存在倾斜，会导致弧形段承受额外的扭转力矩，长期使用会出现永久变形，影响升降机构的运动精度。另外安装螺栓的锁紧力矩要符合对应规格螺栓的力矩要求，不能过紧导致安装段出现压陷变形，也不能过松导致连接位置出现窜动。这个零件的结构虽然简单，但是在小型升降机构里起到的作用不可替代，它既承担了上下部件的连接作用，也通过自身的弧形结构实现了空间避让和一定的缓冲性能，相比直臂式的支撑座，它的横向占用空间更小，在布局紧凑的设备内部更容易布置，不需要预留太大的安装空间就可以完成装配。在印刷设备的纸堆升降机构、小型工作台的高度调节模块、轻型输送线的高度调整支架里，这类结构的支撑座都已经经过了长期的工况验证，运行稳定性可靠，维护成本极低，正常使用情况下不需要做额外的保养，只需要在定期检修的时候检查螺栓是否松动、弧形段是否出现变形即可。
