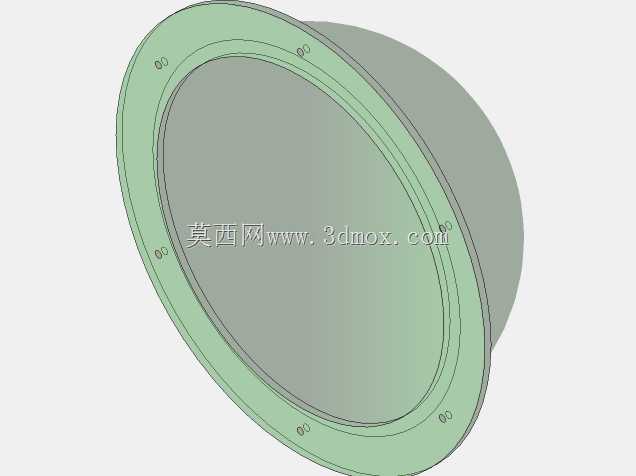

带安装孔位的法兰式密封端帽结构

　　这类带法兰边的端帽结构，在流体输送管路、压力容器端口、回转筒体端部的封堵场景中应用十分广泛，日常做设备改造、管路维护时经常会碰到这类零件的选型与建模需求。不同于普通的堵头结构，这款端帽采用了法兰式安装设计，沿法兰盘圆周均匀分布了多组安装孔，安装时不需要对端口做外螺纹加工，只需要在对接的法兰端面上加工对应孔位，穿入紧固件即可完成固定，对于大口径端口、壁厚较薄无法加工螺纹的筒体来说，这种安装方式的适配性更强，也能避免螺纹连接带来的应力集中问题。

　　从结构功能上看，端帽的主体部分为弧形封头结构，相比平端盖，弧形的曲面结构可以更好地分散端口内部的介质压力，不管是承压的流体管路，还是需要做端部防尘密封的回转设备，这种曲面结构都能降低端部的受力变形量，减少长期使用后密封失效的概率。法兰边与主体封头的衔接位置做了多层台阶过渡，一方面是增加结构的整体刚性，避免安装紧固时法兰边出现翘曲变形，另一方面台阶结构可以适配不同厚度的密封垫片，安装时可以根据密封等级要求，选择橡胶垫、金属缠绕垫等不同类型的密封件，台阶的限位作用也能防止垫片在受压时出现移位，保证密封面的贴合度。

　　设计这类零件的时候，首先要确认对接端口的内径与外径尺寸，端帽的嵌入部分直径需要和端口内径做间隙配合，配合公差一般选H8/f7即可，既保证装配时可以顺利嵌入，又不会因为间隙过大导致密封件偏移。法兰边的外径尺寸需要和对接法兰的安装孔中心距匹配，圆周上的安装孔位置要和对接件完全对应，孔的直径要比选用的紧固件直径大0.5-1mm，补偿安装时的位置误差。嵌入筒体的部分长度要根据端口的壁厚确定，一般要保证嵌入深度不小于壁厚的1.5倍，避免端部受外力时出现松脱。弧形封头的曲率半径不能过小，曲率过小会导致冲压成型时应力集中，也会提升内部承压时的应力峰值，一般取封头内径的0.8-1倍作为球面曲率半径，兼顾结构强度和成型难度。

　　安装边界方面，这类端帽的安装空间只需要预留出法兰边外径加紧固件操作空间即可，不需要像螺纹堵头那样预留扳手的转动空间，在空间紧凑的设备内部，这种安装方式的优势更明显。紧固螺栓的时候要采用对角交替拧紧的方式，保证法兰面各个位置的压力均匀，避免单侧受力过大导致法兰变形或者垫片压偏。如果用于有腐蚀介质的场景，建模时还要根据介质特性调整材料参数，预留出腐蚀余量，法兰密封面的粗糙度要控制在Ra3.2以下，保证密封效果。日常做三维建模时，这类零件的参数化特征很清晰，先绘制法兰盘的草图，拉伸生成法兰基体，再旋转生成弧形封头部分，之后阵列生成圆周上的安装孔，最后对衔接位置做圆角过渡处理，就能完成整体结构，建模时要注意安装孔的位置度公差标注，避免加工后出现孔位错位无法装配的问题。
