双开窗式设备承载安装底架结构

　　这款双开窗式承载底架，多应用在中小型桌面检测设备、小型工业控制终端、台式实验仪器的底部承载场景，作为整台设备的基础支撑构件，承担上部功能模块的重量传导、安装定位以及外部防护的核心作用，是这类台式设备结构设计中不可缺少的基础部件。从实际使用场景来看，这类底架常被用在视觉检测工位的小型设备、实验室台式分析仪器、桌面型点胶或锁付小型工作站的底部，上部直接对接设备的核心功能模组、电控安装板以及操作面板，底部则配套防滑减震脚垫放置在工作台面，部分需要嵌入操作台安装的场景，也会依托该底架的外轮廓做嵌入式固定，适配不同的安装使用需求。

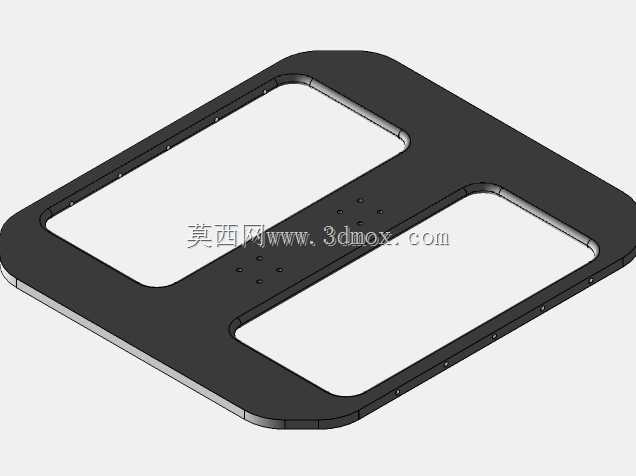

　　设计思路上，这款底架采用一体化钣金折弯成型的主体结构，整体外轮廓做了大圆角过渡处理，避免直角锐边在设备搬运、日常操作过程中造成磕碰划伤，符合工业设备的安全设计要求。主体板面开设的两个对称矩形开窗，并非单纯的减重设计，实际工程应用中，这两个开窗一方面可以为上部安装的功能模块预留走线、散热的通道，设备内部的线束可以直接穿过开窗完成底部与上部模块的连接，设备运行过程中产生的热量也可以通过开窗形成空气对流，降低内部积热的风险；另一方面，开窗区域也可以作为下部维护的操作窗口，无需完全拆解底架就可以完成部分接线、紧固件调整的维护操作，大幅降低后期运维的拆装工作量。

　　板面分布的多组小孔径安装孔位，是经过上部模组安装点位反复校核后排布的，孔位间距严格匹配上部安装板的固定孔坐标，同时在底架的折弯翻边处，也预留了对应侧封板、底部端盖的连接孔位，保证整机组装时各部件的装配精度，减少现场配打孔的工序。底架的折弯边高度经过承重校核，在选用常规2mm冷轧钢板加工的前提下，可稳定承载30kg以内的上部设备重量，不会出现板面中部下凹、折弯边变形的问题，完全满足中小型台式设备的承重需求。

　　安装边界方面，这款底架的外轮廓尺寸适配常规桌面设备的占地要求，长宽比例接近3:2，放置在标准600mm深度的工作台面上不会超出台面范围，底部预留的脚垫安装位高度统一，可搭配M6规格的可调橡胶脚垫，既可以调整设备的水平度，抵消工作台面的不平整问题，也可以在底架与台面之间留出10-15mm的间隙，为底部走线、通风留出足够空间。在结构细节处理上，所有开孔边缘都做了去毛刺处理，折弯处的圆角半径匹配板材厚度，避免折弯过程中出现板材开裂的问题，板面的平整度控制在0.5mm/m以内，保证上部功能模块安装后不会出现倾斜、对位不准的问题。

　　从结构合理性角度看，这款底架没有多余的冗余结构，在满足承重、安装、维护需求的前提下尽可能压缩了整体高度，降低设备的整体重心，提升设备放置的稳定性，即使在设备运行存在小幅振动的工况下，也能保持稳固不出现滑移。相较于采用型材拼接的底架结构，这种一体化钣金成型的底架加工工序更少，批量生产时的成本控制更有优势，同时整体外观的一致性更好，表面经过喷塑处理后可适配不同设备的外观配色需求，兼顾结构实用性与外观整洁性。在实际选型应用中，这类底架也可以根据上部设备的具体重量需求调整板材厚度，或是在开窗边缘增加局部翻边提升整体结构刚度，适配不同承载等级的设备使用需求，结构拓展性较强。
