轻量化镂空侧装承载基板结构设计

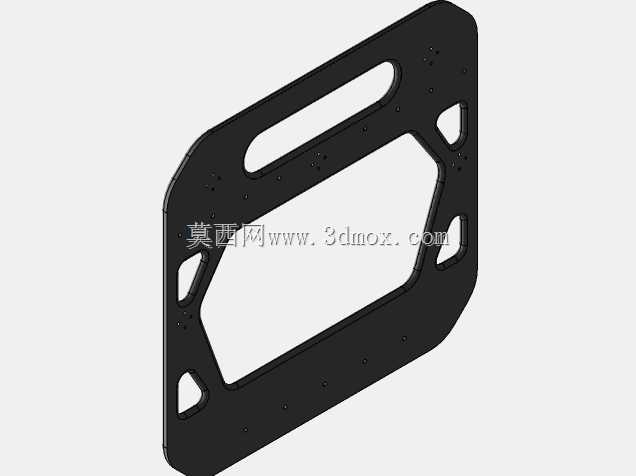

　　这款侧装承载基板多用于各类中小型自动化检测设备、桌面级加工工作站的侧部安装位，作为侧部功能模组的核心承载基体，日常工况下需要承托视觉检测组件、小型气动执行元件、走线拖链端部固定座等附属部件，同时要兼顾设备侧部的防护遮挡作用，避免设备内部传动结构外露引发操作安全隐患。从结构设计逻辑来看，整体采用近方形带切角的轮廓构型，切角设计并非单纯的造型考量，主要是为了适配设备框架的铝型材拼接转角，避免安装时与框架角码、连接螺栓产生空间干涉，同时切角处预留的小尺寸三角镂空位，既可以作为设备侧部的辅助走线出口，方便小规格气管、传感器线缆从侧部穿出连接外部工位，也能在不损失整体结构刚度的前提下进一步削减构件自重。基板中部设置的大尺寸异形镂空区域，

　　首先是为了避让设备内部横向布置的传动同步带、滑动导轨副的运动行程，避免基板安装后与运动部件产生刮擦碰撞，其次大尺寸镂空也能减少加工时的材料用量，降低整块板材的铣削加工时长，对于批量加工的工件来说能有效控制单件加工成本。基板上部开设的长条形握持槽，是兼顾装配与维护的人性化设计，设备组装时作业人员可以直接握持该槽位完成基板的对位、吊装、螺栓锁紧操作，后期设备维护拆解时，也无需额外设计吊装孔位，直接通过该槽位即可将基板从设备侧部抽出，大幅提升装配与维护的操作效率。基板边缘均匀布置的多组螺纹安装孔，孔位间距严格匹配通用工业铝型材的中心孔距标准，不需要额外加工转接板即可直接固定在标准型材框架上，孔位周边做了微小的沉台设计，

　　锁紧螺栓后螺栓头可以完全沉入沉台内，不会在基板外侧形成凸起，避免后续安装侧部外罩板时出现贴合间隙。从安装边界来看，基板整体厚度控制在适配M5内六角螺栓的锁紧深度范围内，安装后与设备内部运动部件的最小安全间隙预留了足够的安全余量，即使设备运行过程中传动部件出现小幅振动偏移，也不会与基板发生接触。基板的边角位置全部做了圆角过渡处理，没有尖锐的铣削毛刺残留，一方面避免装配作业时划伤操作人员，另一方面也能减少应力集中，避免设备长期运行过程中受振动影响在边角处产生疲劳裂纹。这类侧装基板在设计时没有采用额外的加强筋结构，而是通过外轮廓的连续翻边构型来提升整体抗弯折刚度，在承受额定负载的情况下，基板中部的最大形变量控制在机械结构设计允许的范围内，完全可以满足常规侧装功能模组的承载精度要求，不会因为基板形变导致安装在其上的视觉相机、检测传感器出现位置偏移，影响设备的检测或加工精度。
