磨浆机上垒顶座结构三维设计

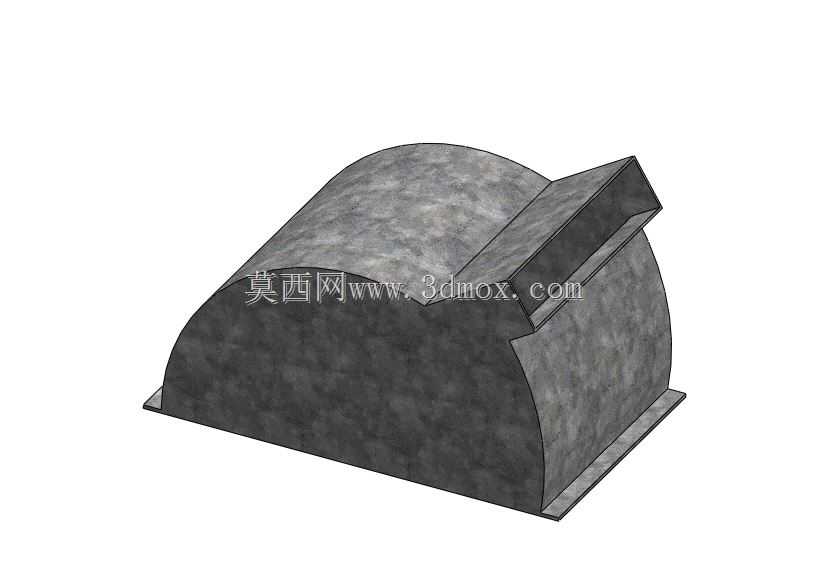

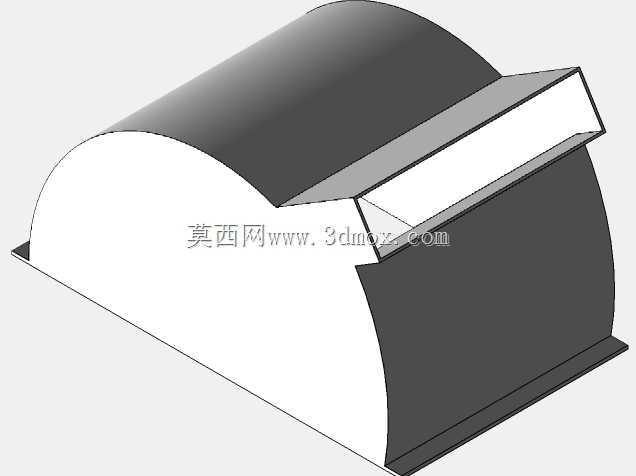

　　在豆制品、谷物加工类食品生产场景中，磨浆设备的上部承托结构直接决定了整机运行的稳定性与物料导流的顺畅度，本次设计的磨浆机顶座（上垒结构），正是针对中小型商用磨浆机的上部安装、防护与导流需求完成的结构设计。从实际产线的使用反馈来看，不少老式磨浆机的上部护罩存在拼接缝隙大、物料飞溅外溢、安装对位偏差导致磨盘运转偏心的问题，设计之初就把这些现场痛点作为核心优化方向。首先看结构的功能分区，整个顶座采用半圆弧包覆式主体结构，弧形轮廓完全匹配磨浆腔上部的旋转外径，在磨盘高速研磨物料时，弧形内壁可以形成顺滑的导流面，被磨盘甩出的浆料会沿着弧面自然回落至磨腔内部，不会在直角拼接的缝隙处堆积干结，减少日常停机清理的工作量。侧部延伸出的斜向导流槽结构，

　　角度经过反复校核，当磨浆完成需要排浆或者添加待研磨物料时，槽体的倾斜角度刚好适配浆料的流动特性，不会出现挂壁、流涎的问题，同时槽体的外翻边结构做了加厚处理，日常操作中频繁接触物料铲、进料斗也不会出现边缘变形。底部的外翻安装边是整个结构的安装基准，边部预留的安装孔位完全匹配磨浆机中座的连接螺柱分布，安装时只需要将底边贴合中座的定位止口，就能保证顶座中心与磨盘旋转中心的同轴度，避免因为安装偏心导致的运转震动、密封件偏磨问题。从结构强度设计来看，整个顶座的壁厚采用渐变式设计，主体弧形面因为要承受物料飞溅冲击、日常操作的磕碰，壁厚做了加厚处理，而导流槽部位因为需要兼顾导流的顺滑度与结构轻量化，壁厚适当减薄，

　　同时在槽体与主体弧形面的连接位置做了圆弧过渡加强筋，避免长期使用后连接处出现应力开裂。考虑到食品加工场景的清洁需求，整个结构所有的转角位置都做了圆角过渡，没有清洁死角，不管是日常生产结束后的冲水清洗，还是定期的消毒处理，都不会残留物料残渣，符合食品加工设备的卫生设计要求。从安装边界来看，顶座的整体外轮廓尺寸完全适配市面上主流的150型、200型商用磨浆机的上部安装空间，不需要对原有设备的中座结构做任何改动，就可以直接替换老式的拼接式护罩，更换时只需要拆卸原有上部护罩的固定螺栓，对准定位止口放置后拧紧固定螺栓即可完成安装，不需要额外的调整工序。在实际运行过程中，这个顶座除了承担防护、导流的作用外，

　　半封闭的弧形结构还能有效降低磨浆过程中产生的噪音外传，弧形面可以将磨盘运转产生的高频噪音反射回磨腔内部，相比老式的直角方形护罩，整机运行噪音可以降低5到8分贝，改善生产车间的作业环境。另外，结构的顶部弧形面做了微弧度的排水设计，日常清洗时喷溅到顶座上部的水会顺着弧面自然流下，不会在顶部积水造成锈蚀或者污渍残留。设计过程中也充分考虑了加工工艺性，整个结构如果采用钣金冲压成型，只需要一套成型模具就可以完成主体的加工，侧部导流槽与主体的连接可以采用一体冲压或者无缝焊接工艺，不会出现拼接缝隙；如果采用铸造工艺，拔模角度完全适配常规砂型铸造的拔模要求，不需要额外做复杂的型芯结构，加工成本可控，适合批量生产配套。不少现场运维人员反馈，老式磨浆机的上部护罩经常因为进料时被物料桶磕碰导致变形，变形后的护罩会蹭到旋转的磨盘部件，造成设备卡滞甚至电机过载，这款顶座的主体弧形面做了向外微凸的加强轮廓，抗磕碰变形能力相比老式平板拼接结构提升40%以上，一般的日常磕碰不会造成结构变形，减少了设备因为护罩变形导致的故障停机时间。同时，导流槽的出口尺寸做了标准化设计，可以直接匹配常规规格的进料斗或者排浆接料槽，不需要额外做转接配件，设备配套的通用性更强。
