铣床用斜面导料收集漏斗结构

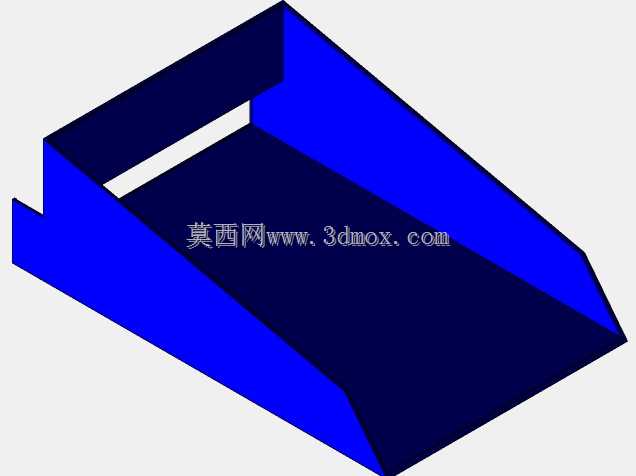

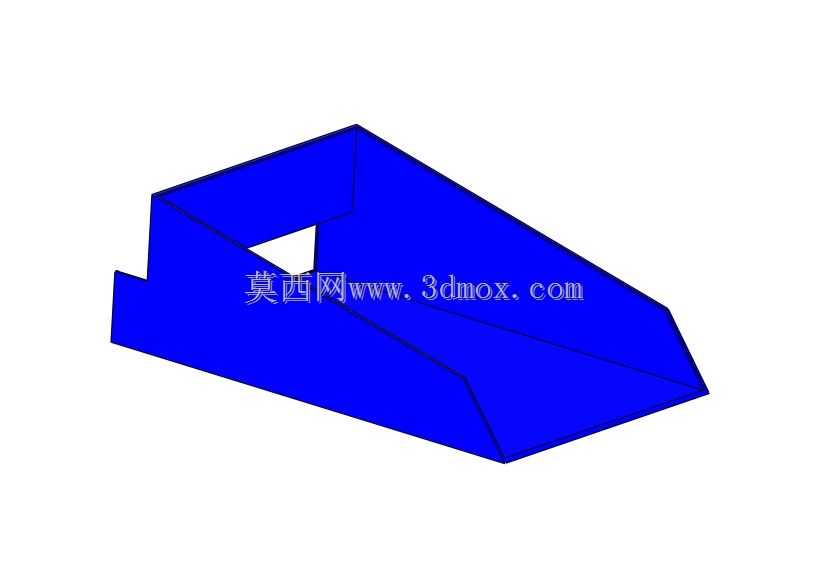

　　在金属切削加工的车间场景里，铣床作业过程中持续产生的切屑、加工完成后滑落的小型工件，都需要可靠的导料结构来完成定向归集，避免切屑散落堆积在工作台面、卡具缝隙或是机床导轨周边，长期积累不仅会增加日常清理的工作量，还可能刮蹭导轨防护面、卡入进给传动间隙，影响设备的运行精度。这款配套铣床使用的导料漏斗，就是针对立式铣床工作台侧方的排料空间设计的集料构件，安装位置紧贴铣床工作台的出料侧边缘，承接从工作台面滑落的切屑与小型加工件，通过自身的斜面结构将物料导向下方的集料箱或是排屑输送链路，不需要人工频繁清理台面积料。从结构设计来看，整个料斗采用斜壁收拢的构型，进料端为适配铣床工作台侧边的敞口设计，开口宽度匹配常规立式铣床工作台的侧方出料跨度，

　　不会出现漏料的间隙；料斗的底部斜面向出料端持续收窄，倾斜角度经过实际切削工况验证，针对带状钢屑、细碎铝屑以及小型块状工件的滑落特性，斜面倾角设置大于物料的自然安息角，保证干切状态下的切屑不会在斗壁积留，不需要额外加装振动辅助落料的结构。料斗的侧壁采用折边加强结构，边缘位置做了外翻的折边处理，既可以提升整体薄壁结构的刚性，避免长期受切屑冲击出现变形，也可以作为安装定位的贴合面，直接通过螺栓压紧固定在铣床床身的侧方安装位上，安装时不需要对原有床身做额外的打孔改造，适配多数常规型号立式铣床的侧方安装接口尺寸。在实际使用过程中，这个料斗不仅承担切屑的导流作用，当加工小型盘类、轴类零件时，

　　加工完成后松夹的工件可以直接顺着料斗斜面滑落到下方的集料盒内，避免工件直接掉落砸碰工作台面或是地面，减少工件磕碰伤的概率。设计过程中针对料斗的安装边界做了充分的校核，料斗整体向床身外侧倾斜布置，不会侵入工作台的进给行程范围，不管是工作台纵向、横向进给还是主轴上下进给，都不会和料斗结构发生运动干涉；料斗的上沿高度低于工作台面10到15毫米，保证台面上的切屑被切削液冲扫或是毛刷清扫时，可以无阻碍地滑入料斗内部，不会在台面和料斗的衔接位置形成积屑死角。料斗的内壁做了平滑过渡处理，所有转角位置都采用大圆弧过渡，避免带状切屑勾挂在转角缝隙里，日常清理时只需要从出料端反向吹扫就可以将残留切屑清理干净，没有清洁死角。针对湿式加工的场景，

　　料斗的斜壁角度同样可以保证混有切削液的切屑顺利滑落，不会出现积液滞留的问题，切削液可以顺着斜壁和切屑一同汇入下方的固液分离装置，不会从料斗的侧边接缝渗漏。整个结构没有额外的运动部件，属于纯静态的集料导料构件，可靠性高，不需要日常维护，只需要定期检查安装螺栓的紧固状态即可，适合机加工车间的铣床工位做标准化配套使用，能够有效提升工位的整洁度，减少人工清理积屑的辅助作业时间，也能避免散落切屑对机床运动部件造成的非正常磨损。
