铣床储屑排料底部箱体结构设计

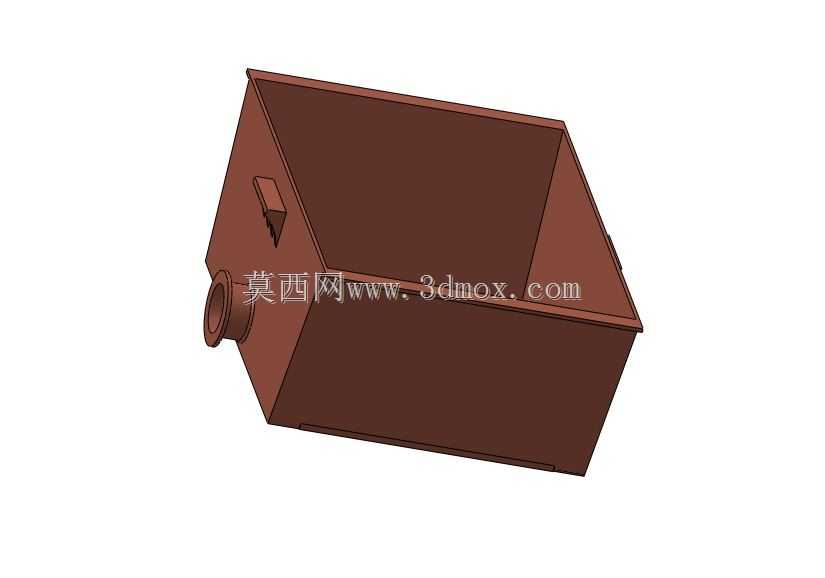

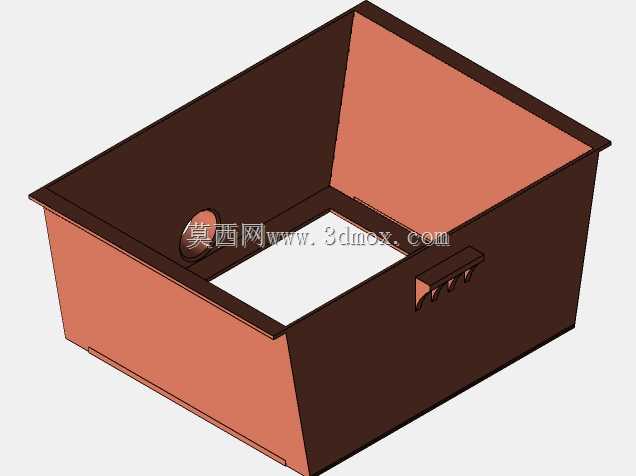

　　在常规立式及卧式铣床的整机结构布局中，床身底部的箱体构件往往承担着远超外观覆盖件的功能作用，本次呈现的该款底部结构，正是针对中小规格通用铣床切削工况优化设计的集成式功能部件。从实际加工场景来看，铣床在进行平面铣削、沟槽铣削、型腔开粗等工序时，会持续产生带状、团状及细碎颗粒状的钢屑、铸铁屑或有色金属切屑，同时伴随切削液的喷淋回流，若底部结构设计不合理，极易出现切屑堆积卡滞、切削液渗漏、机架共振放大等问题，直接影响设备的连续运行时长与日常维护效率。该结构在设计初期就摒弃了传统薄钢板折弯拼焊的简易方案，采用一体化的斜壁型腔设计，整体型腔的内壁设置了连续的倾斜导面，角度匹配切屑的自然堆积安息角，

　　能够让落入腔体内的切屑在重力及切削液冲刷作用下自动向侧部的排料接口汇集，无需人工频繁进入腔体内清理积屑。侧部伸出的管状接口为标准快接结构，可直接对接车间的集中排屑系统管路，也可配套安装截止阀实现积屑的定期批量排放，接口的同轴度与端面平面度在建模阶段就做了公差约束，保证安装后无渗漏、无对接错位问题。从安装边界来看，该箱体的顶部法兰边设置了均匀分布的安装定位孔，孔位与铣床床身底部的安装螺柱完全匹配，法兰面预留了密封胶条的嵌装槽，安装时嵌入耐油橡胶密封胶条即可实现腔体与床身的密封连接，杜绝切削液从结合面渗漏到设备基础地面的问题。箱体的底部设置了四个带加强筋的支撑脚，支撑脚的底面加工有调整垫铁的安装接触面，可配合设备安装时的水平度调整，

　　抵消地面基础的平面度误差，保证整机安装后的水平精度符合铣床的运行要求。结构的外侧壁设置了两处内凹的吊装卡位，方便车间组装及设备搬迁时的吊具挂载，避免吊装时钢丝绳滑脱损伤构件表面。在刚性设计上，箱体的侧壁与底板连接处均设置了三角加强筋结构，在控制整体壁厚、降低构件重量的前提下，有效提升了腔体的结构刚性，避免机床运行时的振动导致箱体壁板产生共振异响，同时也能承受满腔切屑与切削液的总重量负载，长期使用不会出现壁板变形、焊缝开裂的问题。型腔内部的转角位置全部采用圆弧过渡设计，不存在直角死角，避免切屑在转角处卡塞堆积，同时圆弧过渡也能减少切削液流动的阻力，提升回流排屑的顺畅度。针对日常维护的需求，该结构在设计时还预留了观察窗的安装位，

　　操作人员无需打开腔体即可通过透明观察窗查看内部积屑的高度，及时安排排屑作业，避免积屑过满溢出到机床运动部件区域。从整机布局的适配性来看，该底部箱体的外形尺寸完全匹配对应规格铣床的底部安装空间，不会与机床的电气走线槽、冷却泵安装位、地脚调整空间产生干涉，所有外接接口的位置都预留了足够的操作空间，方便后期管路连接与维护操作。在建模过程中，对结构的壁厚做了均匀化处理，避免壁厚突变导致的铸造或焊接应力集中问题，所有棱边都做了工艺倒角，既消除了加工后的锐边安全隐患，也提升了构件的涂装附着力。
