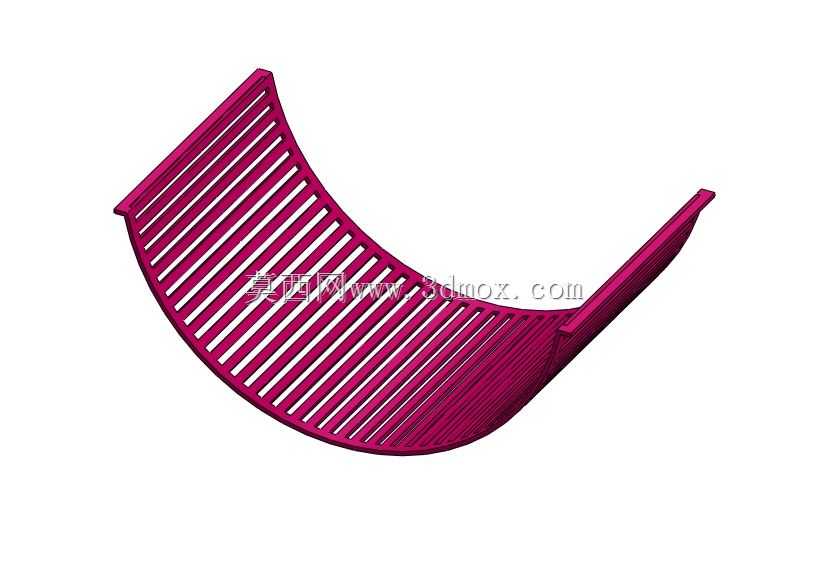

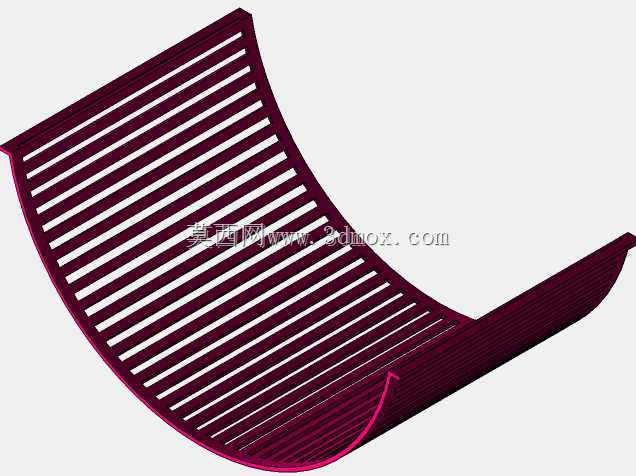

弧形弧面铣床筛分用栅格筛板结构

　　在金属切削加工的铣床作业场景里，筛分构件是处理铣削过程中切屑与切削液分离、不同粒度加工碎屑分级筛选的核心配套部件，这款弧形栅格结构的筛件，正是适配铣床排屑、筛分工位的专用功能构件。日常铣床连续加工过程中，高速铣削产生的卷状、碎粒状金属切屑会混合切削液顺着机床排屑通道下落，若没有适配的筛件做阻隔分级，很容易造成排屑管路堵塞，切削液回收系统也会因为混入大尺寸切屑出现泵体叶轮磨损、过滤滤芯提前堵塞的问题，直接影响机床连续运行的稳定性。这款筛件采用整体弧面成型的结构设计，并非传统平面筛板的平直形态，弧面曲率完全匹配铣床排屑口下方的落料导槽弧度，安装时可以直接嵌入导槽的预留安装位，不需要额外做适配性的钣金改制，安装边界完全贴合常规立式、

　　卧式铣床排屑通道的弧形过渡段尺寸，两侧延伸的窄边定位结构刚好卡入导槽侧壁的定位卡槽，不需要额外打孔固定，拆装清理时只需要顺着卡槽抽出即可，能大幅降低日常维护的操作时长。从功能特性来看，筛件的栅格条采用等间距平行排布，栅条的间隙尺寸经过匹配设计，刚好可以阻隔尺寸超过2mm的卷状切屑、崩碎的硬质合金刀块这类大尺寸杂物，让切削液和细小磨屑顺利透过栅格进入下方的回收腔体，栅条的截面做了上窄下宽的梯形设计，这种结构能避免切屑卡在栅条间隙中，相比等截面矩形栅条，卡屑概率能降低六成以上，即使有少量切屑卡入，在切削液的持续冲刷下也能顺着斜面滑落，不会出现间隙堵死导致排屑不畅的问题。设计过程中，首先考虑的是铣床排屑通道的实际落料轨迹，

　　铣削作业时切屑从工作台下方排出时是顺着弧面导槽滑落，平面筛板会存在局部积屑的死角，而弧面结构能让落料顺着曲面自然下滑，不会在筛面形成堆积；其次栅条的排布方向顺着弧面的母线方向设置，和切屑滑落的方向保持一致，能减少切屑在栅条上的挂附，栅条和两侧边框采用一体化成型结构，整体刚性足够承受大团卷状切屑的冲击，不会因为长期受切屑撞击出现栅条变形、间隙变大的问题。从安装适配的角度，这款筛件的整体弧度半径、轴向宽度、两侧定位边的厚度尺寸，都匹配市面上多数通用铣床的排屑导槽安装位，替换原有老化损坏的筛件时不需要做尺寸修正，安装后筛面和导槽内壁完全齐平，不会出现台阶导致切屑在台阶处堆积。在实际使用场景中，除了切屑和切削液的分离，

　　这款筛件也能适配铣床配套的碎屑分级筛分工位，当需要对加工产生的金属碎屑做回收分级时，不同间隙的同结构筛件可以组合使用，完成不同粒度碎屑的分级筛选，弧面结构相比平面筛的筛分效率更高，因为物料在弧面上滑动时会持续翻动，减少细小颗粒被大颗粒遮挡无法透筛的情况。结构设计上还做了边缘的圆角过渡处理，筛件的所有外露棱边都做了R1以上的圆角，避免安装和清理过程中锋利的边缘划伤操作人员，栅条的上端面做了微小的斜面倒角，让下落的切屑更容易顺着栅条表面滑向筛面末端的排屑口，不会在栅条上端面形成滞留。考虑到铣床加工现场会接触切削液、金属碎屑的磨损，筛件的结构壁厚做了针对性的加强，长期受切屑冲刷的栅条迎屑面厚度比非迎屑面厚1.5mm，能延长构件的使用寿命，不会因为短期冲刷就出现栅条磨穿、间隙超标的问题。很多一线机床维护人员都有体会，排屑系统的小部件故障往往会导致整台机床停机清理，这类适配性强、结构设计贴合实际使用场景的筛件，能有效减少这类非计划停机的时长，从细节处提升铣床的整体运行效率。
