地球同步卫星运载火箭MarkⅢ结构设计

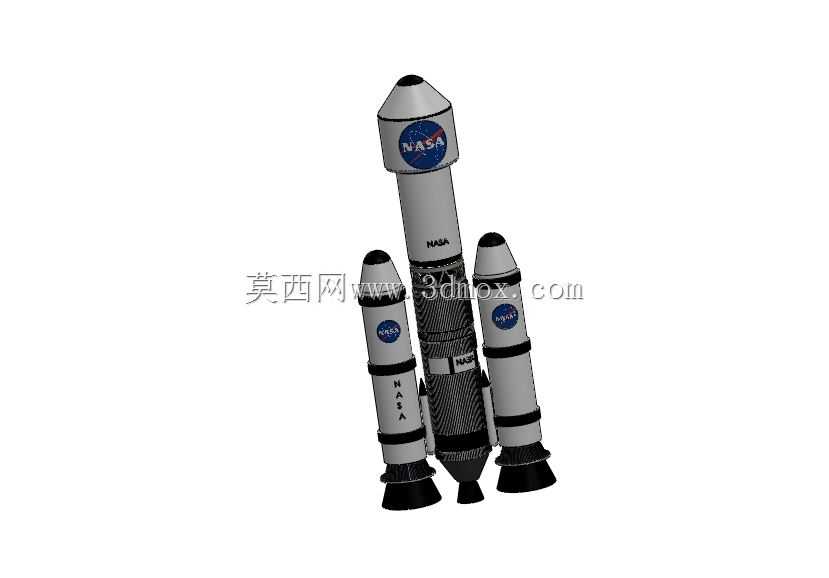

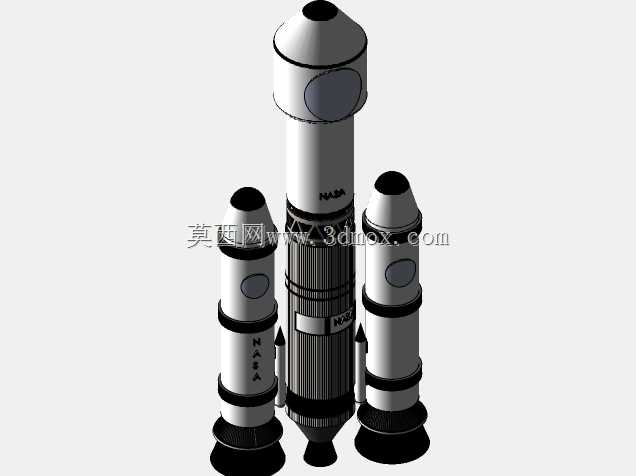

　　这款三级中升力运载火箭的三维结构设计，核心围绕地球同步轨道卫星发射任务的实际工况展开，整体构型采用芯级捆绑两枚固体助推器的布局，适配中大型载荷的入轨推力需求。从实际应用场景来看，该型火箭主要承担地球同步轨道通信卫星、气象卫星、导航卫星的发射任务，也可适配近地轨道大型载荷、深空探测探测器的发射需求，在航天发射场的总装测试厂房完成垂直总装后，通过转运平台移动至发射工位，完成推进剂加注、射前检查后执行发射流程。

　　设计过程中首先明确了各级推力的匹配逻辑，芯一级采用液体推进剂模块，两枚固体助推器在起飞阶段提供主要起飞推力，帮助火箭快速突破稠密大气层，助推器工作结束后通过分离机构完成脱落，降低后续飞行段的结构重量；芯二级在助推器分离后持续工作，将火箭推送至亚轨道高度，完成整流罩分离动作，露出搭载的卫星载荷；芯三级则采用高能推进剂配置，负责将载荷精准送入预定的地球同步转移轨道，完成星箭分离后载荷依靠自身动力进入最终工作轨道。

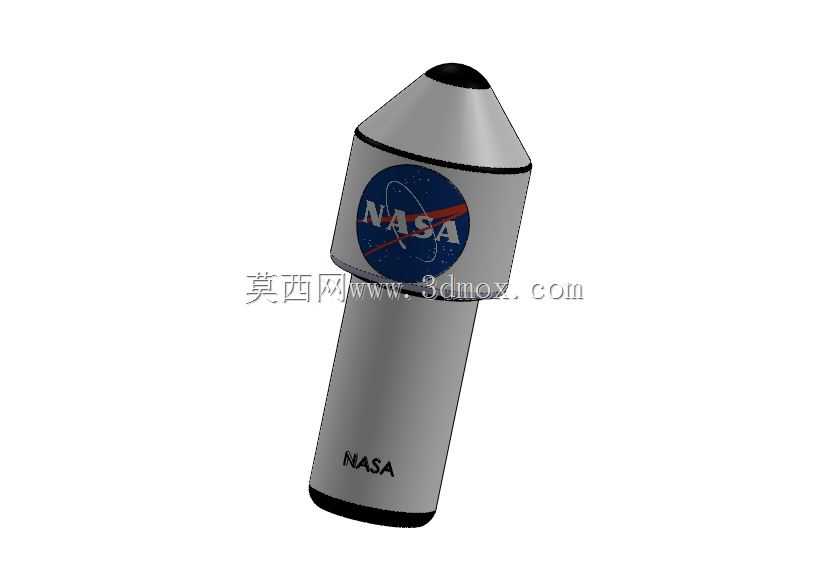

　　外形尺寸与安装边界的设计上，整体长细比经过多轮气动仿真优化，避免飞行过程中出现气动弹性发散问题，芯级直径适配现有发射台的支撑臂间距，助推器的捆绑连接点位置经过载荷校核，能够承受起飞阶段的最大过载与振动载荷；整流罩采用冯·卡门曲线头锥设计，最大直径满足主流通信卫星的包络尺寸要求，整流罩的纵向分离面采用爆炸螺栓连接结构，分离时的冲击载荷经过缓冲设计，不会对内部载荷造成损伤。

　　结构设计层面，各级箭体采用薄壁蒙皮桁条结构，在保证结构强度的前提下尽可能降低结构自重，提升运载效率；推进剂贮箱采用共底设计，减少箭体的结构长度，贮箱内部设置防晃板结构，避免飞行过程中推进剂晃动影响火箭姿态控制；各级之间的分离面采用包带连接结构，分离动作可靠，分离冲击小。箭体外部的管路、电缆走线均采用外置整流罩包覆，降低飞行过程中的气动阻力，同时避免气动热对管线造成损伤。

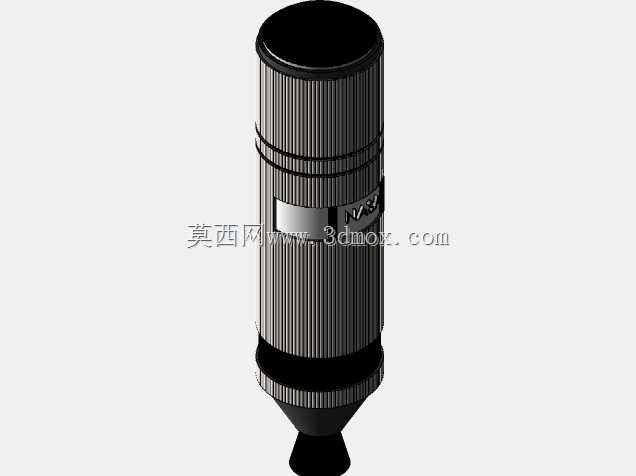

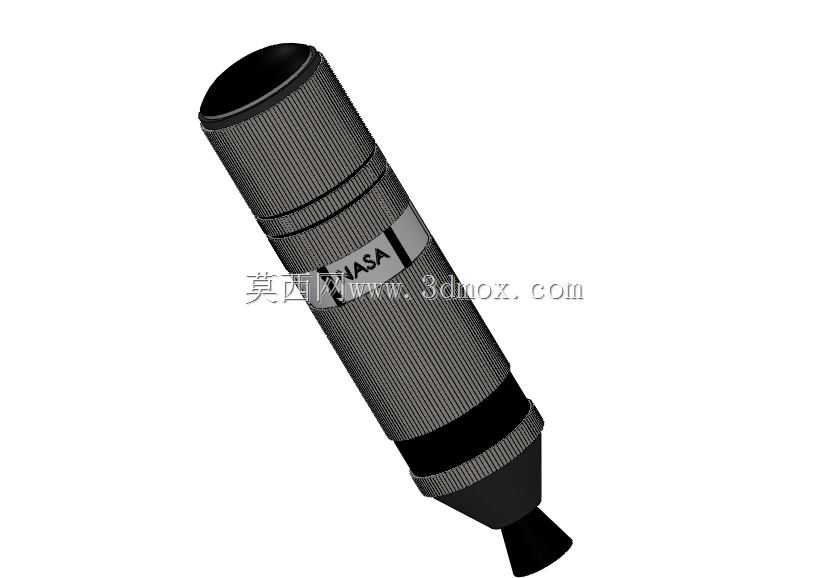

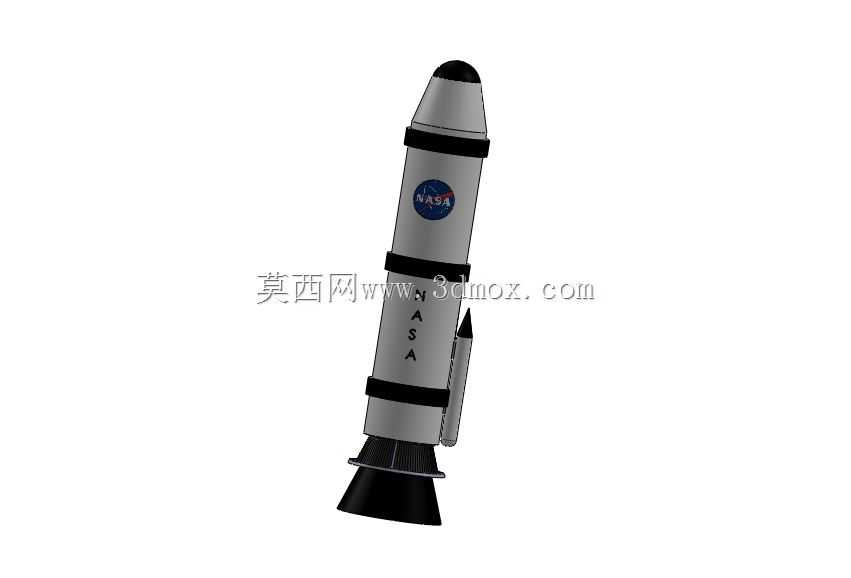

　　助推器的设计采用固体燃料浇筑成型工艺，喷管采用柔性摆动喷管设计，可在起飞阶段提供姿态控制力矩，配合芯级的摆动发动机，实现火箭起飞段的姿态稳定；助推器的前、后连接点均采用爆炸螺栓与芯级连接，工作结束后起爆分离，同时通过侧推小火箭将助推器推离芯级飞行轨迹，避免发生碰撞。

　　从三维建模的细节来看，箭体表面的标识、口盖、管路接头均按照实际工程布局还原，各级的发动机喷管外形、扩张比均匹配真实设计参数，可用于航天科普展示、发射流程仿真演示、结构教学演示等场景，建模过程中对各分离面的连接结构做了可拆分设计，能够模拟各级分离的动作过程，便于理解火箭的飞行时序与结构组成。

　　在气动特性的匹配设计上，箭体尾部的尾翼布局经过风洞试验数据校准，能够保证火箭在跨音速飞行阶段的稳定性，头锥的驻点热流密度计算结果匹配防热层的厚度设计，保证再入或者飞行过程中气动热不会破坏箭体内部结构；各级的防热层采用分段铺设设计，不同位置根据热流密度大小采用不同厚度的防热材料，在控制重量的前提下满足防热需求。

　　另外，设计过程中充分考虑了地面总装的操作边界，箭体各段的连接法兰位置预留了足够的操作空间，便于总装人员进行螺栓紧固、管路连接操作，箭体上的各种检测口盖位置均适配地面测试设备的连接需求，射前检查时无需拆解大面积结构即可完成各系统的检测工作，提升发射场的总装测试效率。
