大阿尔迪诺开源控制开发板结构设计

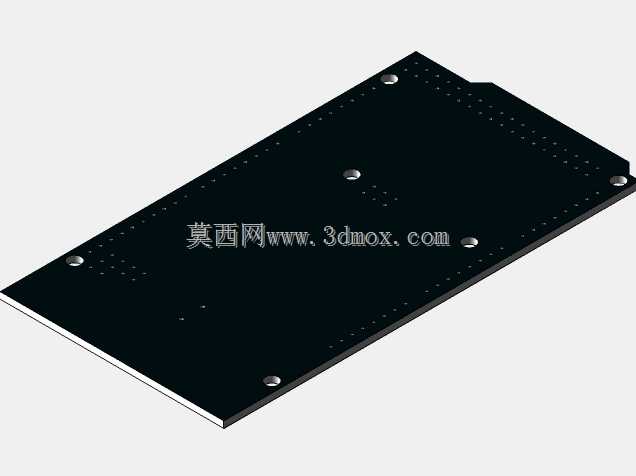

　　这款开源控制开发板的结构设计，核心围绕嵌入式开发场景的实际使用需求展开，从板型轮廓到接口布局都充分考虑了桌面开发、小型设备集成、教学实验等多场景的适配性。板身整体采用矩形布局，边缘预留统一的安装孔位，可直接适配通用面包板、实验台架以及小型智能设备的内部安装位，安装孔的孔径与孔距符合开源硬件通用的安装规范，无需额外加工转接件即可完成固定，大幅降低二次集成的结构改造成本。

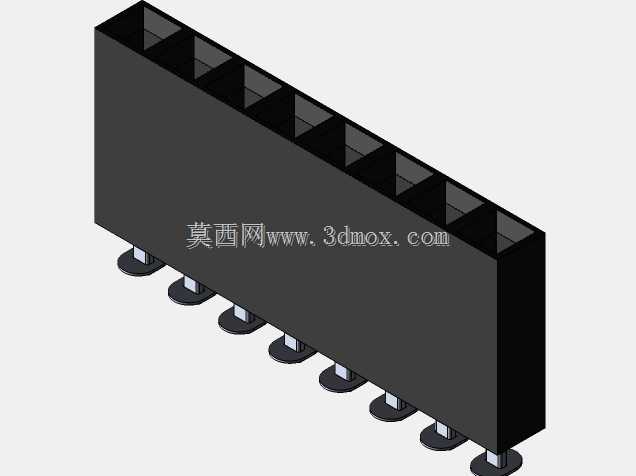

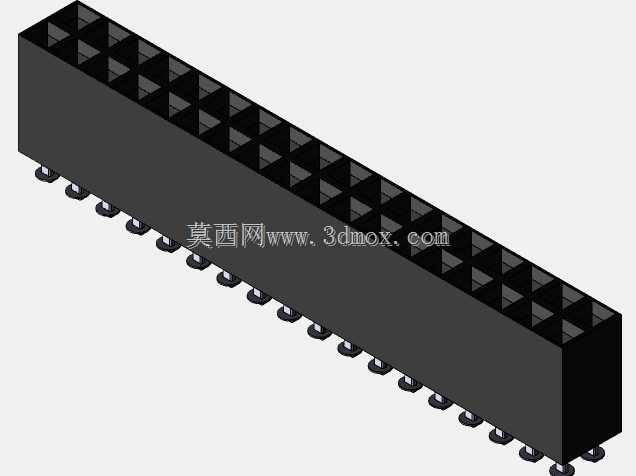

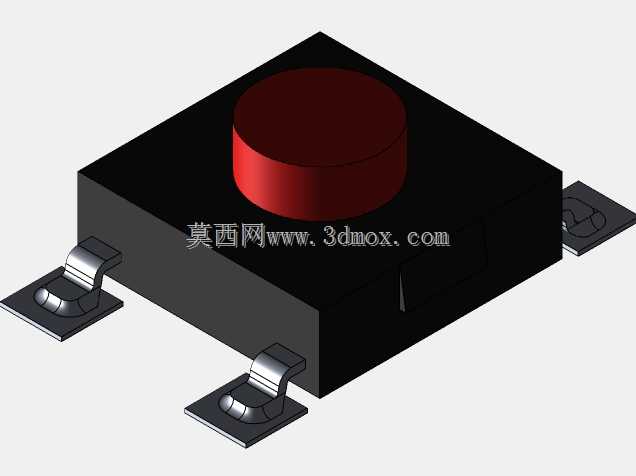

　　从功能布局来看，板载接口的排布充分兼顾了接线操作的便利性与电路信号的抗干扰要求，USB数据接口与电源输入接口布置在板身短边侧，既方便桌面开发时插拔数据线与电源线，也能避免外接线缆与侧边排针的接线产生干涉；板身两侧的长排针采用等间距标准引脚排布，引脚定义完全兼容开源生态的通用扩展模块，可直接对接各类传感器、执行器扩展板，无需额外调整接线顺序。板上核心元器件的排布经过结构优化，主控芯片布置在板身中部区域，周边预留足够的散热空间，避免长时间高负载运行时热量堆积影响运行稳定性；复位按键布置在靠近电源接口的位置，方便开发调试过程中快速触达，无需挪动其他接线即可完成复位操作；晶振、电容等被动元器件围绕主控芯片就近布置，既缩短信号传输路径减少信号损耗，也让板身整体布局更规整，避免元器件高低差过大导致的安装干涉问题。

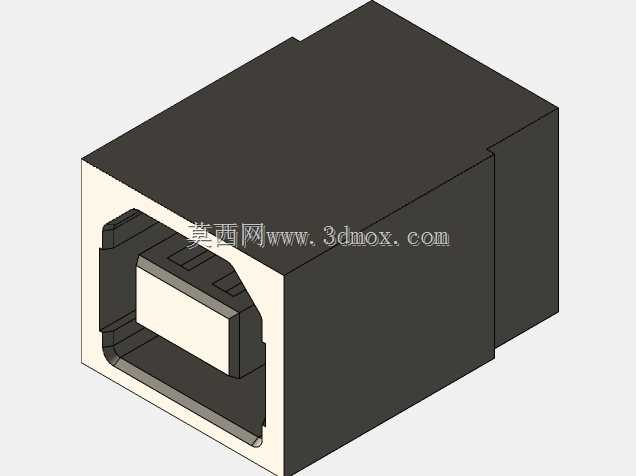

　　在实际应用场景中，这款控制板可作为小型智能设备的核心控制单元，适配桌面级小型自动化装置、教学实验平台、创客DIY作品、小型物联网终端等多种设备的控制需求，结构设计上充分考虑了不同使用场景的安装边界，板身整体厚度控制在常规嵌入式控制板的通用尺寸范围内，可嵌入到各类紧凑型设备的外壳内部，侧边排针的高度统一，既可以直接插装扩展模块，也可以通过排线外接其他功能板，适配不同的安装空间要求。电源输入接口兼容常规直流电源插头与USB供电两种模式，结构上做了接口加固设计，频繁插拔也不会出现接口松脱的问题；USB接口采用标准B型接口，通用性强，常规打印线即可完成数据传输与供电，无需配备专用线缆。

　　设计过程中充分考虑了开源硬件的生态适配性，所有外部接口的位置、尺寸都遵循开源社区的通用规范，可直接匹配市面上绝大多数现成的扩展板、外壳、安装支架，用户在做二次开发时不需要重新设计结构适配件，能够快速完成原型搭建。板身的元器件高度经过统一管控，最高的元器件高度不超过排针的顶部高度，既可以直接堆叠扩展板，也可以在板身上方加装保护外壳，不会出现元器件顶壳的问题。安装孔位采用非金属化设计，避免固定时螺丝与板上电路产生短路风险，孔位周边预留足够的螺丝操作空间，使用常规螺丝刀即可完成固定，不需要特殊工具。

　　从结构可靠性角度来看，板边做了圆角处理，避免拿取过程中板边毛刺划伤手部，也减少安装时板边与其他部件的剐蹭；板上较重的元器件比如电源接口、USB接口都做了结构加强，在焊接基础上增加了结构受力的冗余设计，避免外力拉扯导致元器件脱落。整体布局将功率电路与信号电路做了区域划分，减少电源部分对信号采集部分的电磁干扰，从结构层面提升板卡运行的稳定性，不管是实验室环境下的长时间调试，还是集成到设备内部的长期运行，都能保持稳定的结构状态与电气性能。
