多级离心泵叶轮导叶组合结构设计

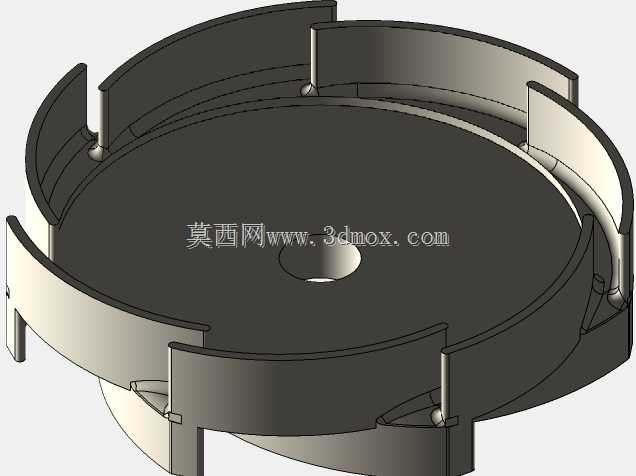

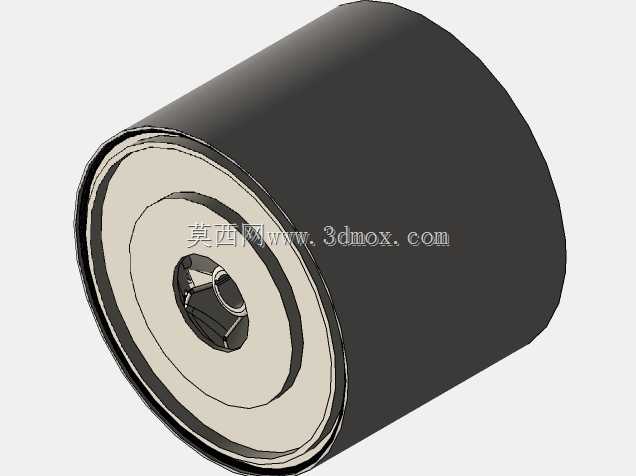

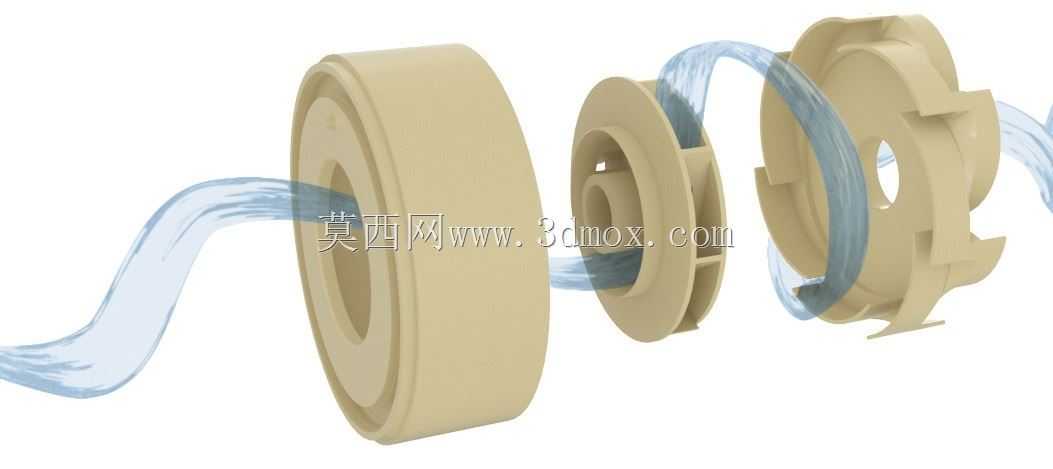

这套多级泵过流部件的三维结构，核心围绕高扬程输水工况的实际需求搭建，日常在高层楼宇二次供水、矿山井下排水、工业锅炉给水、长距离输水干线增压这类场景中，这类分段式多级离心泵的应用占比极高，相比单级叶轮结构，多级叶轮串联的形式可以在不显著提高单级叶轮线速度的前提下，叠加每一级的扬程输出，既避免了单级高转速带来的气蚀风险，也能让泵组在恒定转速工况下稳定输出远超单级泵的压力参数。从结构拆解的呈现形式能看到，整套过流组件包含了首级叶轮、中段导叶、次级叶轮三类核心零件，设计阶段首先要匹配的是安装边界的约束：常规卧式多级泵的中段腔体为圆柱形筒状结构，因此叶轮的最大外圆直径必须严格控制在中段内腔的加工公差范围内，单边预留0.8-1.2mm的间隙，既避免叶轮高速旋转时和腔壁发生刮蹭，也不会因为间隙过大造成级间泄漏量超标，拉低整体容积效率。叶轮的水力设计上，采用了扭曲叶片的结构形式，相比直板叶片，扭曲叶片可以更好适配流体从叶轮入口到出口的流态变化，减少入口处的冲击损失，叶片的进出口安放角经过逐点校核，确保在额定流量工况下，流体进入叶轮流道时无预旋，出口处的速度环量匹配导叶的入口角度，降低水力损失。导叶的作用是把上一级叶轮甩出的高速流体收集起来，通过流道的缓慢扩压把流体的动能转化为压力能，再平稳导入下一级叶轮的入口，设计时导叶的叶片数和叶轮叶片数采用了互质的搭配，避免运行时出现共振，导叶的扩散段流道截面采用渐扩式设计，扩散角控制在8-12度之间，防止扩散角过大造成流道内出现脱流、涡旋，带来额外的能量损耗和运行振动。实际建模过程中，叶轮的轮毂尺寸要和泵轴的配合尺寸严格对应，采用H7/k6的过渡配合，轴上的键槽位置和叶轮轮毂的键槽对齐，确保扭矩传递可靠，叶轮入口处的密封环配合面预留了密封环的安装位置，密封环和叶轮入口口环的间隙控制在0.3-0.5mm，平衡轴向力的结构上，这套结构采用了叶轮对称布置结合平衡孔的形式，每一级叶轮后盖板上开设的平衡孔可以将后盖板侧的高压流体引回叶轮入口，平衡大部分轴向推力，剩余的轴向力由轴端的推力轴承承担，避免运行过程中转子部件发生窜动。安装尺寸的校核上，各级叶轮叠加后的总轴向尺寸要和泵轴上的轴肩定位尺寸匹配，导叶和中段腔体的定位止口采用小间隙配合，确保装配时各级流道的对中度，避免出现流道错位造成的流阻增大。从实际使用的角度看，这类结构的多级泵在运行时，每一级的过流部件一致性直接影响整泵的运行稳定性，建模阶段对每一个流道的曲面做了连续性检查，确保曲面G1连续，避免后续做流体仿真时出现网格畸变，也能为后续的模具加工、铸件生产提供准确的数模依据，铸件生产时叶轮和导叶的流道表面粗糙度要求达到Ra6.3以下，减少流体沿程摩擦损失，提高整泵的运行效率。另外在结构细节上，叶轮的前后盖板厚度根据承压等级做了差异化设计，高压侧的次级叶轮盖板厚度略大于首级叶轮，承受更高的级间压力，避免长期运行出现盖板变形，导叶的外侧和中段腔体的配合面做了密封槽设计，装配时加装O型密封圈，防止级间的高压流体向低压侧泄漏。
