带侧装固定耳的气路压力传感结构

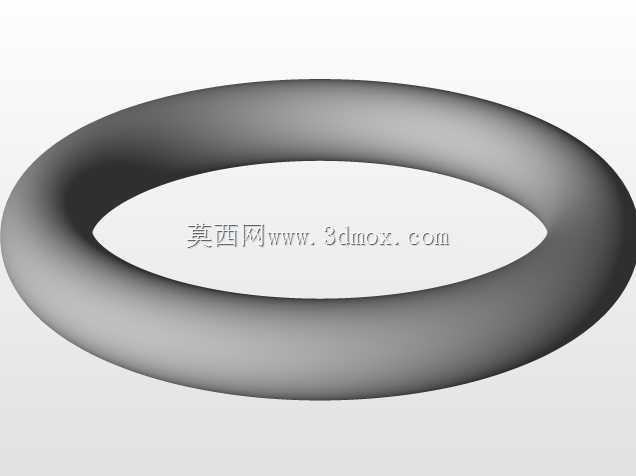

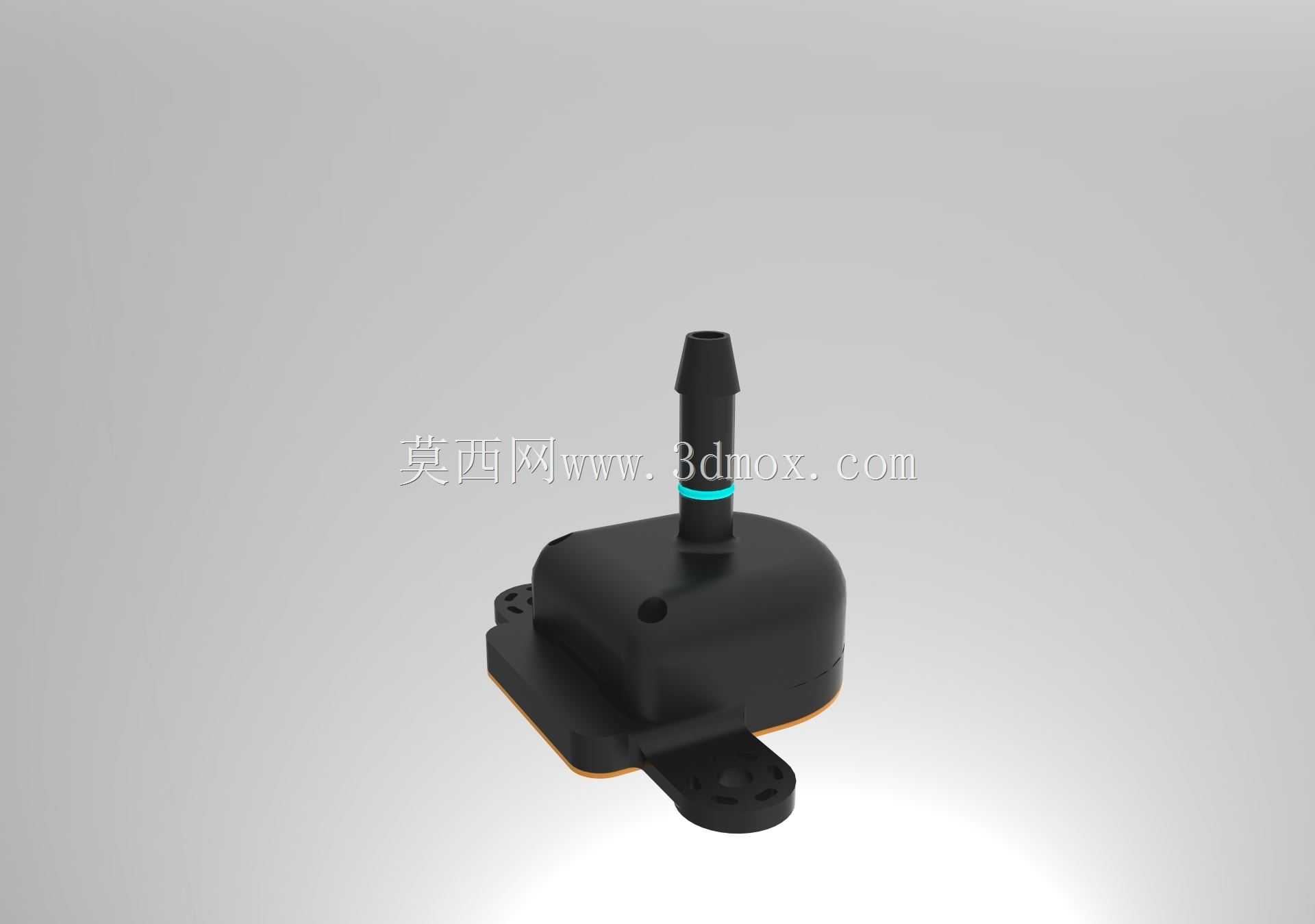

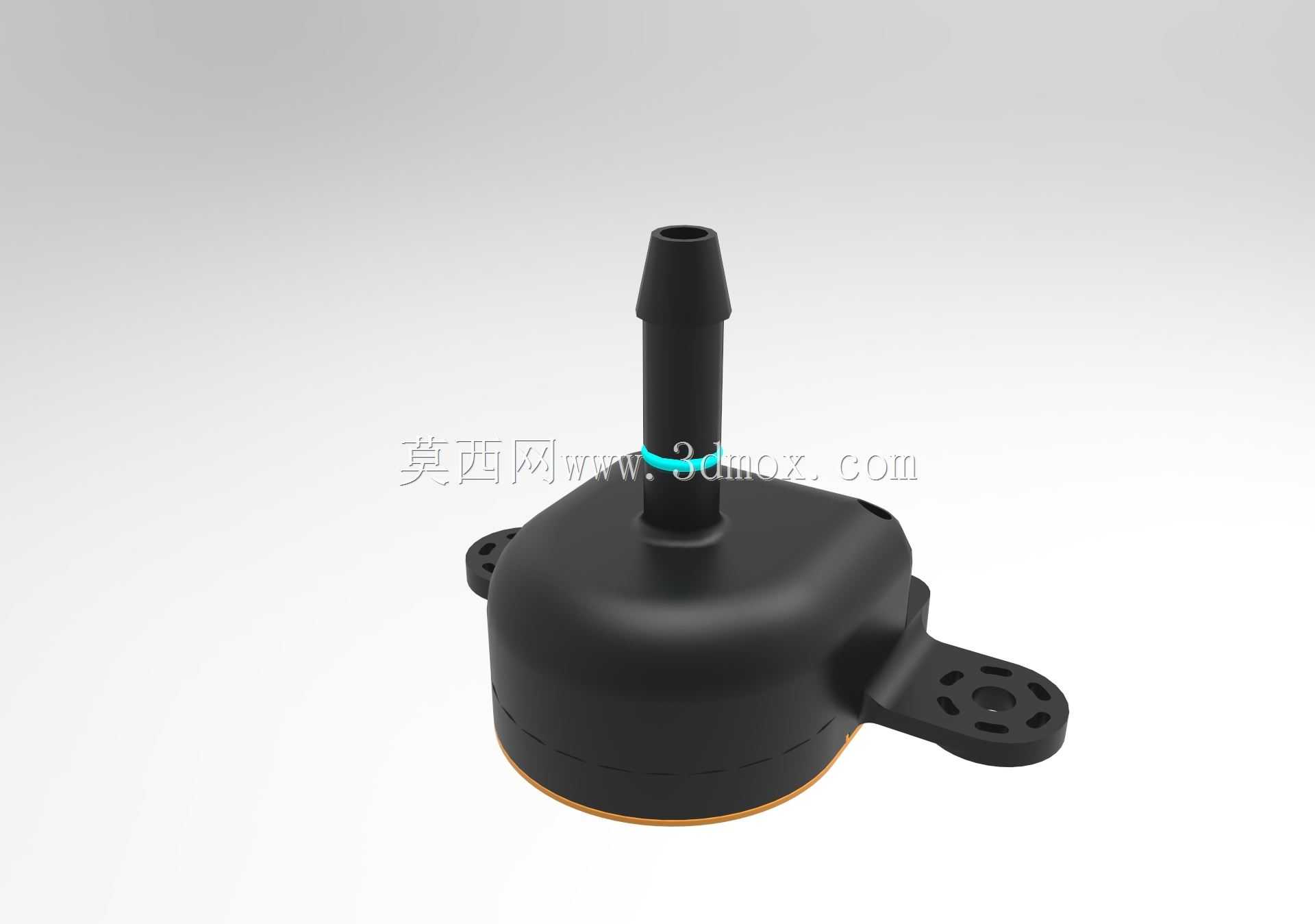

　　这款压力传感结构主要面向气动回路、低压气路的压力监测场景，常见应用覆盖小型内燃机进气歧管氧压采集、医疗呼吸设备气路压力反馈、小型气动执行机构的压力点位检测等工况，核心作用是将气路内的实时压力值转化为可被控制系统识别的电信号，为闭环控制提供实时数据支撑，避免气路压力偏离设定区间导致的设备运行异常。从结构设计来看，整体采用了极简的部件整合思路，主体外壳为一体化注塑成型的腔体结构，顶部伸出的宝塔式气嘴直接与被测气路的软管对接，气嘴根部设置了一圈限位凸台，软管套接后可抵在凸台端面，既可以控制软管插入深度，也能避免软管长期使用后滑脱，气嘴与腔体衔接处的环形密封槽可加装密封圈，进一步提升气路连接的密封性，防止被测气体泄漏影响检测精度。

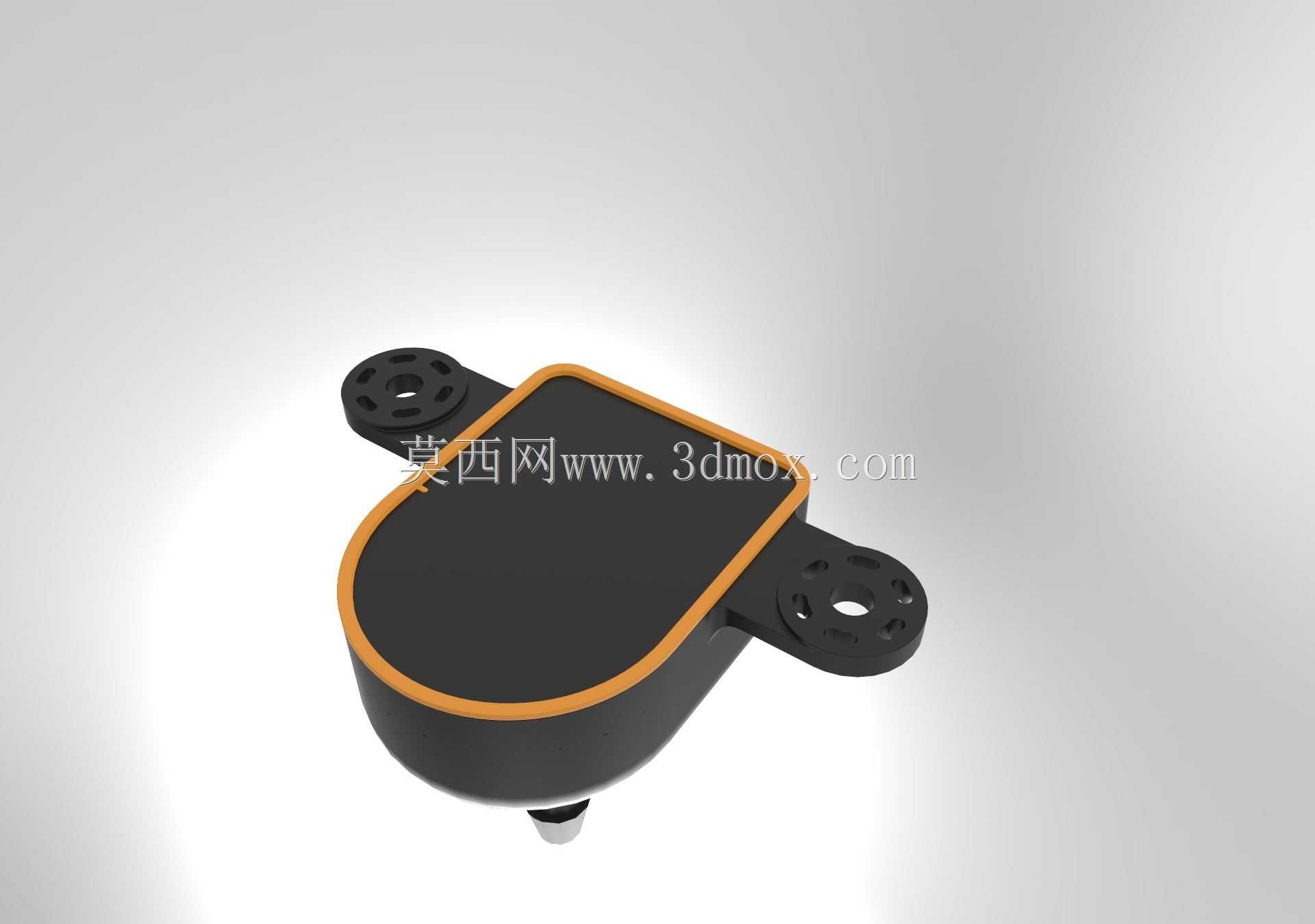

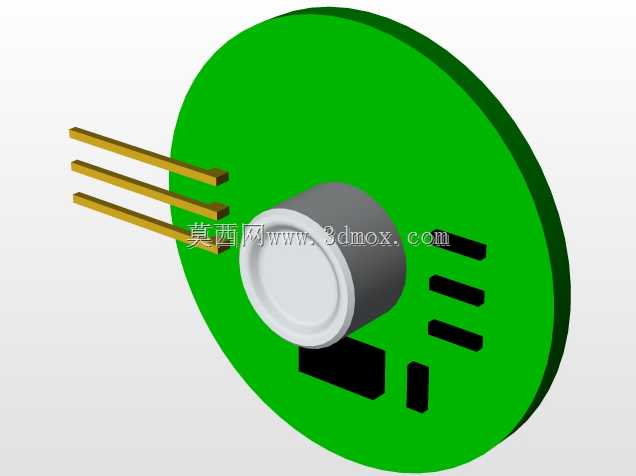

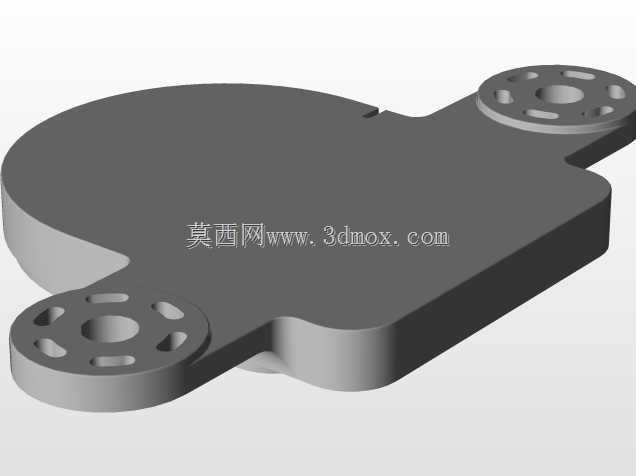

　　腔体侧面延伸出的单耳式安装座是整个结构的安装基准，安装座上开设了两个对称的通孔，可通过M3规格的螺栓直接固定在设备的安装面板或支架上，安装座与腔体主体之间做了圆弧过渡处理，既可以降低注塑成型时的应力集中风险，也能在设备运行产生振动时分散安装点的受力，避免长期振动导致安装座断裂。腔体底部的环形边缘预留了密封压装位，内部的传感芯体可从底部直接压装入腔，配合底部的密封胶圈即可完成芯体的固定与密封，整个装配过程无需额外的紧固件，仅通过压装即可完成核心部件的组装，大幅减少了总装环节的零件数量，也降低了装配过程中的人工操作成本，适配自动化组装产线的快速装配需求。从安装边界来看，主体腔体的最大外径控制在30mm以内，

　　顶部气嘴的总高度不超过25mm，侧装耳的伸出长度不超过15mm，整体占用的安装空间极小，适合在布局紧凑的小型气路系统中布置，不会与周边的管路、其他电气元件产生干涉。气嘴的外径适配常规的4mm内径气动软管，属于行业通用的接口规格，无需额外定制转接头即可直接对接现有气路，降低了选型替换的适配成本。在功能设计上，整个腔体的内部流道做了平滑过渡处理，被测气体从气嘴进入后可直接作用在传感芯体的感应膜片上，流道内无冗余的拐角与死角，既可以降低气路的压力损失，也能避免流道内残留冷凝水或杂质堆积，影响长期使用的检测精度。外壳选用的是耐温耐候的工程塑料材质，可在-20℃到80℃的常规工况环境下稳定工作，适配大部分民用、工业小型设备的运行环境要求，

　　外壳表面做了哑光磨砂处理，既可以减少生产过程中的外观瑕疵，也能避免在装配过程中留下指纹或划痕，提升成品的外观一致性。安装座上的两个安装孔中心距做了标准化设计，可直接适配市面同规格压力传感器的安装孔位，在旧设备替换时无需重新加工安装孔，可直接完成原位替换，降低设备维护的改造成本。整个结构没有多余的装饰性设计，所有的外形特征都围绕功能实现、装配效率、安装适配性展开，比如腔体侧面的微小凹槽是注塑成型时的拔模定位特征，安装座上的通孔边缘做了倒角处理，方便螺栓快速对准穿入，气嘴顶端做了圆弧导角，方便软管快速套接，这些细节设计都服务于实际生产与使用环节的效率提升，没有冗余的结构设计。
