非接触式红外测温传感器模组结构设计

项目分类:传感器 发布时间:2021-11-04 ID:358526

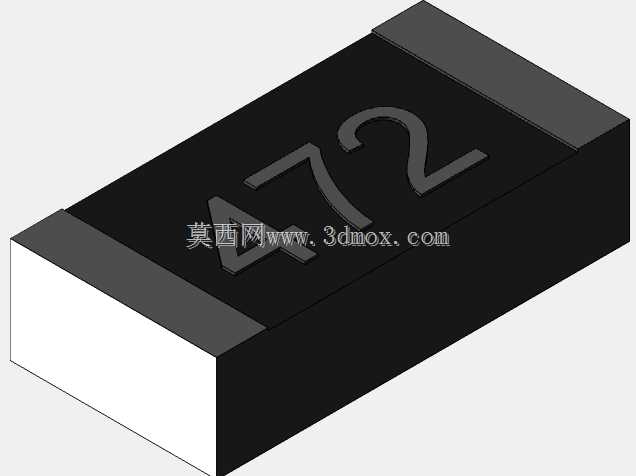

  • 非接触式红外测温传感器模组结构设计
  • 非接触式红外测温传感器模组结构设计

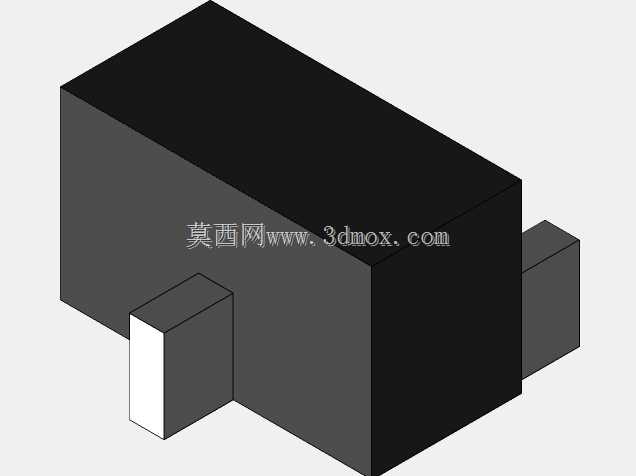

  • 非接触式红外测温传感器模组结构设计

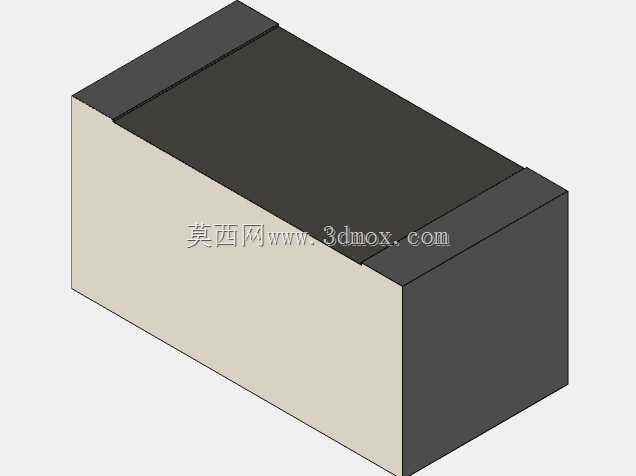

  • 非接触式红外测温传感器模组结构设计
  • 非接触式红外测温传感器模组结构设计
  • 非接触式红外测温传感器模组结构设计

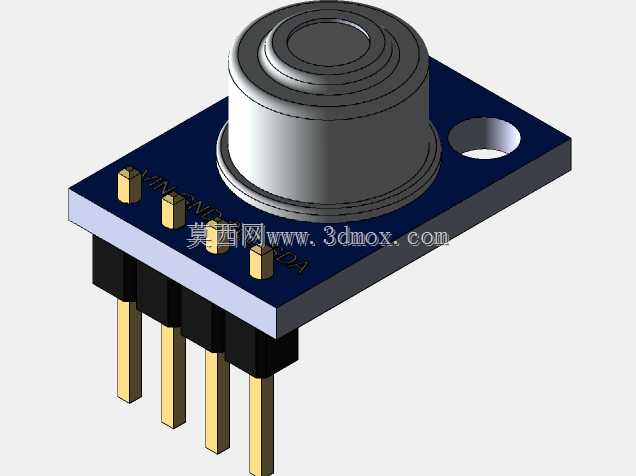

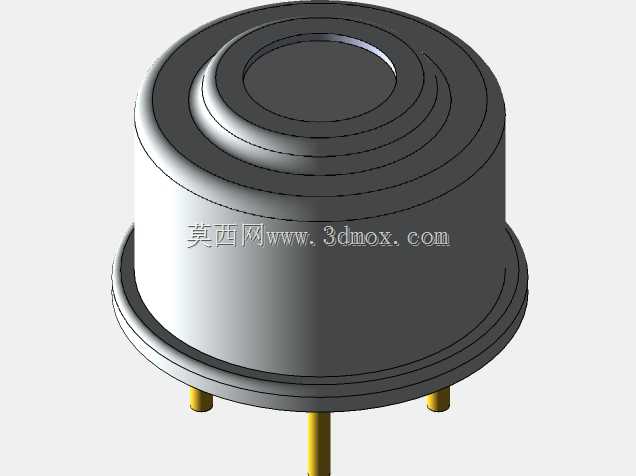

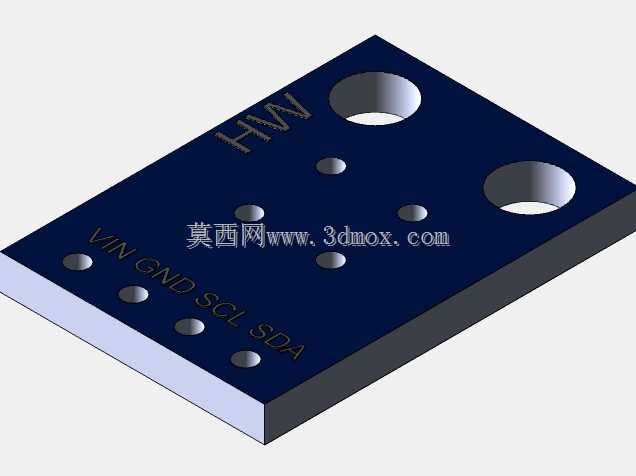

  在工业现场的设备运维、消费电子的温控设计、实验平台的环境参数采集等场景中,接触式测温往往受限于安装空间、被测物体表面特性或是响应速度要求,难以覆盖全部测温需求,这类板载式非接触红外测温模组的应用占比正在逐年提升。从结构设计层面看,这款测温模组采用了分体式堆叠布局,核心的红外感应探头被安置在PCB基板的中心位置,金属材质的探头外壳做了多层阶梯式的收口设计,最顶端的感应窗口略高于探头外壳顶面,既可以减少周边杂散红外辐射对测量结果的干扰,也能在安装时给前端的滤光片预留足够的装配间隙,避免滤光片直接接触外壳顶面造成磨损或是应力挤压。PCB基板采用了行业通用的蓝油阻焊工艺,基板一角预留了标准直径的圆形安装孔,适配M2规格的螺丝固定,

  安装孔周边做了露铜处理,安装时可以通过铜箔接触安装面实现接地屏蔽,降低周边电路的电磁干扰对测温精度的影响。基板下方引出的四针直插排针采用标准2.54mm间距设计,既可以直接插在面包板上做原型验证,也能通过排座焊接在主控电路板上实现永久装配,排针的塑料基座与PCB底面之间预留了0.8mm的间隙,避免焊接时焊锡溢出造成排针之间的短路,也给后续的三防漆涂覆预留了操作空间。从功能实现的角度看,这款模组的核心功能是通过探头内部的热电堆元件接收被测物体发出的红外辐射,将辐射能量转化为电信号后,通过板载的信号处理电路转化为可被主控芯片读取的数字量或是模拟量输出,四针的引脚定义分别对应电源正、电源地、信号输出以及校准使能,

  不同的接线方式可以适配不同的主控电路需求,无需额外搭建信号放大电路即可直接读取温度数值。在实际选型应用中,需要注意这款模组的安装边界:探头的感应轴线需要与被测物体表面保持垂直,偏差角度不宜超过30度,否则会因为红外辐射的入射角度偏差造成测量值偏低;模组与被测物体之间的最佳测量距离为0-10cm,距离过远会因为环境中的红外干扰增加测量误差,距离过近则可能因为探头接触被测物体造成外壳导热,影响内部热电堆的基准温度。设计过程中,探头与PCB基板的连接采用了环氧胶灌封固定,既可以固定探头的位置避免震动造成引脚脱焊,也能隔绝PCB板上其他电子元件工作时产生的热量传导到探头部位,减少自身发热带来的测量偏差。探头外壳的金属材质选用了镀镍铜材,

  相比塑料外壳拥有更好的电磁屏蔽效果,同时导热速度更快,可以让探头内部的基准温度传感器更快感知环境温度变化,缩短冷端补偿的响应时间。在消费类电子产品的应用中,这类模组常被用于非接触式的体温检测、设备内部的高温部件温度监测,比如打印机的定影辊温度、电源适配器的功率器件温度检测,不需要直接接触高温部件即可完成测温,避免了接触式测温需要贴附被测表面带来的安装麻烦,也不会因为接触造成被测部件的热量流失影响测量精度。在工业场景中,这类模组可以安装在传送带旁,对流水线上经过的工件进行快速温度筛查,不需要停机接触即可完成检测,适配高速生产线的检测节拍。建模过程中需要重点关注几个配合尺寸:探头外壳与PCB基板上的安装孔之间的配合公差控制在0.1mm以内,避免探头安装倾斜造成感应轴线偏移;排针与PCB的焊接位置需要保证垂直度,排针的倾斜角度不能超过2度,否则插入排座时会出现引脚错位无法装配的问题;安装孔的中心到探头中心的距离需要严格控制,保证安装后探头的感应中心能够对准被测区域,不会因为安装位置偏差造成测量区域偏移。另外,PCB基板的边缘到排针外侧的距离预留了3mm的操作空间,方便手工焊接时的夹具固定,也能在多模组并排安装时预留足够的间隙,避免相邻模组的元件互相干涉。
