50W低压光纤激光打标设备结构设计

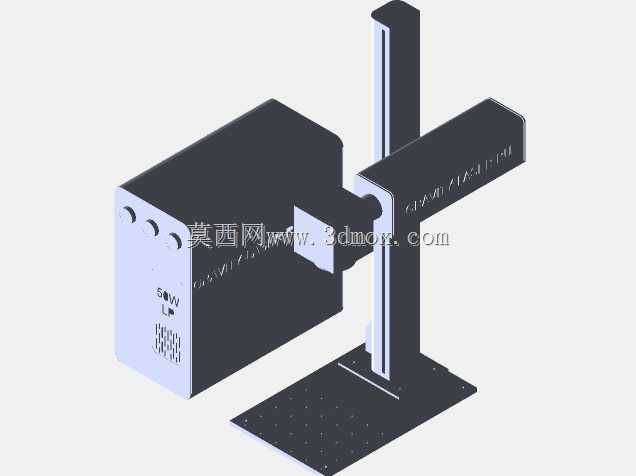

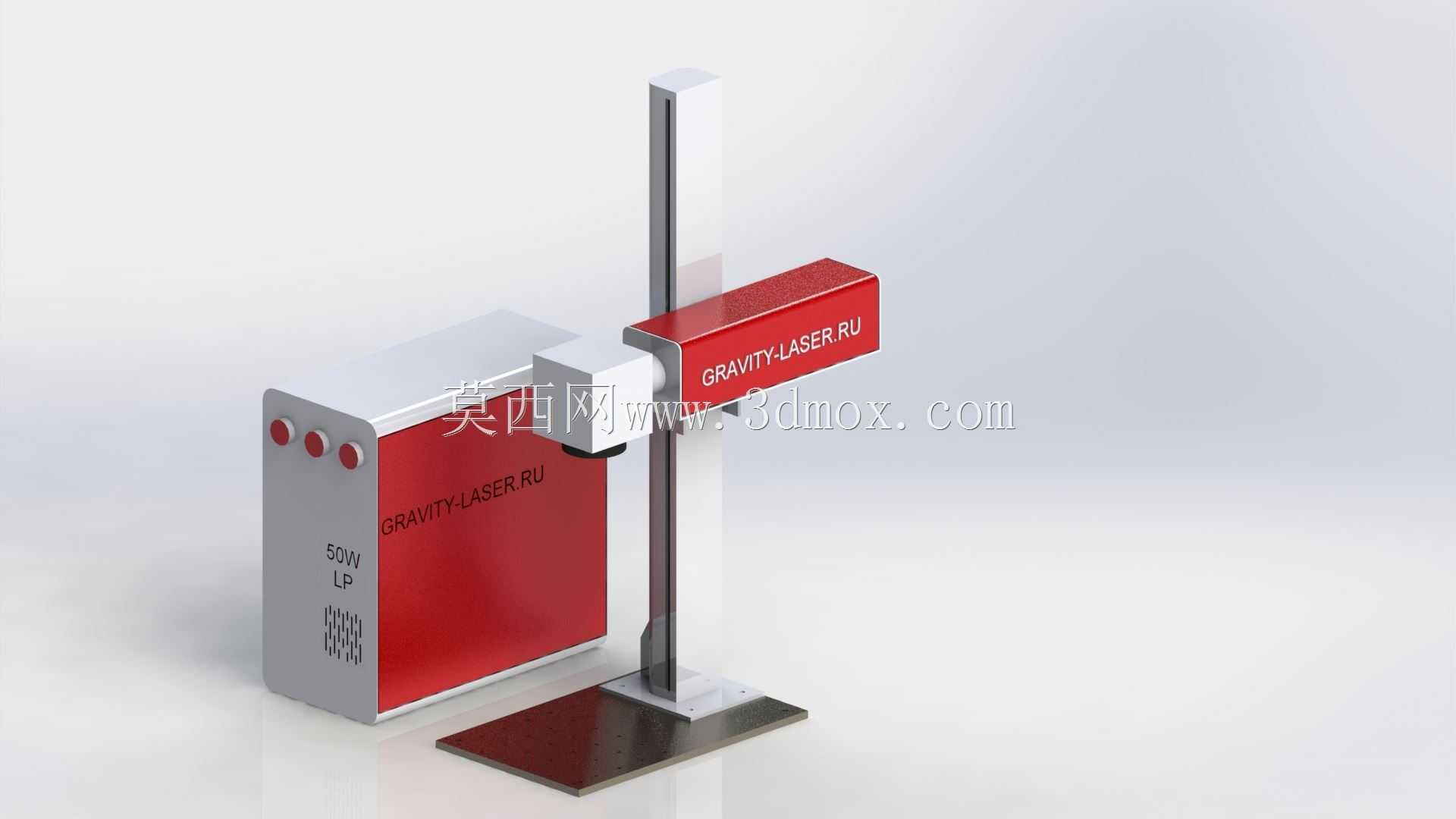

　　这款50W低压光纤激光打标设备的结构设计，首先要兼顾车间现场的安装适配性，整机采用分体式立柱布局，控制机柜与打标执行端通过立式支撑柱连接，底部支撑底座采用加厚钢板焊接后做平面铣削处理，保证放置时的平面度误差控制在0.1mm/m以内，避免长期使用出现结构倾斜导致的打标焦距偏移。机柜部分的尺寸设计充分考虑了常规工业车间的操作空间，宽度控制在400mm区间，深度350mm，高度方向包含顶部散热区总高为550mm，侧面预留的三个状态指示灯开孔对应电源、激光就绪、故障报警三个状态，下方的格栅散热区采用错位冲孔设计，既保证内部激光器、主控板的散热通风量，又能阻挡车间内的金属切削碎屑、粉尘进入柜体内部，适配五金加工、电子元器件生产这类多粉尘的车间场景。

　　立式支撑柱采用铝型材加钣金包覆的结构设计，型材内部预留走线槽，将激光传输光纤、控制线缆全部内置，避免车间作业时线缆被工件、周转车剐蹭造成的损坏，支撑柱的高度设计为1100mm，配合可上下滑动的激光头安装座，可实现200mm范围内的焦距调节，适配不同高度的工件打标需求，从厚度0.1mm的薄金属片到高度180mm的成型工件都能覆盖。激光头的安装座采用燕尾槽锁紧结构，调节时松开侧边锁紧手柄即可滑动调整，到位后锁紧即可保证重复定位精度，不需要每次调整后重新校准焦距，能减少批量加工时的辅助准备时间。

　　从实际应用场景来看，这款设备主要面向金属零部件的永久标识加工，包括五金零件的型号标刻、电子元器件的参数打标、工艺品的表面图案雕刻、汽配零件的追溯码标记等场景，低压供电的设计让设备不需要单独配置高压供电线路，常规车间220V工业插座即可接入使用，降低了车间布线的改造成本。激光输出端的保护镜片采用抽屉式快换结构，当车间内粉尘较多导致镜片沾污时，不需要拆解整个激光头外壳，抽出镜片压条即可更换保护镜片，整个操作过程不超过2分钟，能最大程度减少设备停机维护的时间。

　　设备的打标平台采用哑光黑色磨砂处理，减少激光反射对操作人员的视觉干扰，平台表面做了耐磨涂层处理，长期放置工件也不会出现明显的划痕凹陷，平台与底部底座之间预留了工装安装孔位，可以根据加工需求加装旋转轴、移动滑台等扩展配件，实现圆柱面工件、大尺寸工件的连续打标。在结构设计的细节上，机柜的门板采用内嵌式密封条设计，关闭后可以达到IP54的防护等级，即使在有少量切削液飞溅的机加工车间旁放置，也不会出现液体渗入柜体损坏内部元件的问题。

　　激光头侧面的红色标识区不仅是外观装饰，同时也集成了激光出光的警示标识，设备出光时标识区旁边的小型警示灯会同步亮起，提醒周边操作人员注意避免直视激光输出区域。整机的重心设计偏向底部机柜侧，即使将激光头调整到最高位置、伸出最大距离时，整机的重心投影也完全落在底部底座的支撑范围内，不会出现设备倾翻的风险，不需要额外打膨胀螺栓固定地面，方便车间内根据生产需求灵活调整设备摆放位置。

　　从功能实现的结构逻辑来看，内部的激光器模块采用水平安装在机柜内部的减震支架上，支架与机柜壳体之间垫有橡胶减震垫，可以过滤车间内冲床、铣床等设备运行产生的振动传导，避免振动导致激光器谐振腔偏移，影响打标精度和激光器使用寿命。主控板与电源模块分舱布置，中间用金属隔板隔开，避免电源模块的电磁干扰影响主控板的信号输出，保证打标内容的边缘清晰度，不会出现乱码、线条偏移的问题。设备的操作按键全部布置在机柜顶部靠前的位置，操作人员站在设备正前方时不需要弯腰即可操作启动、停止、急停按键，急停按钮采用大直径红色蘑菇头设计，出现异常情况时可以快速拍下切断设备电源，符合工业设备的安全设计规范。
