UPVC型材双头焊接加工专用设备结构

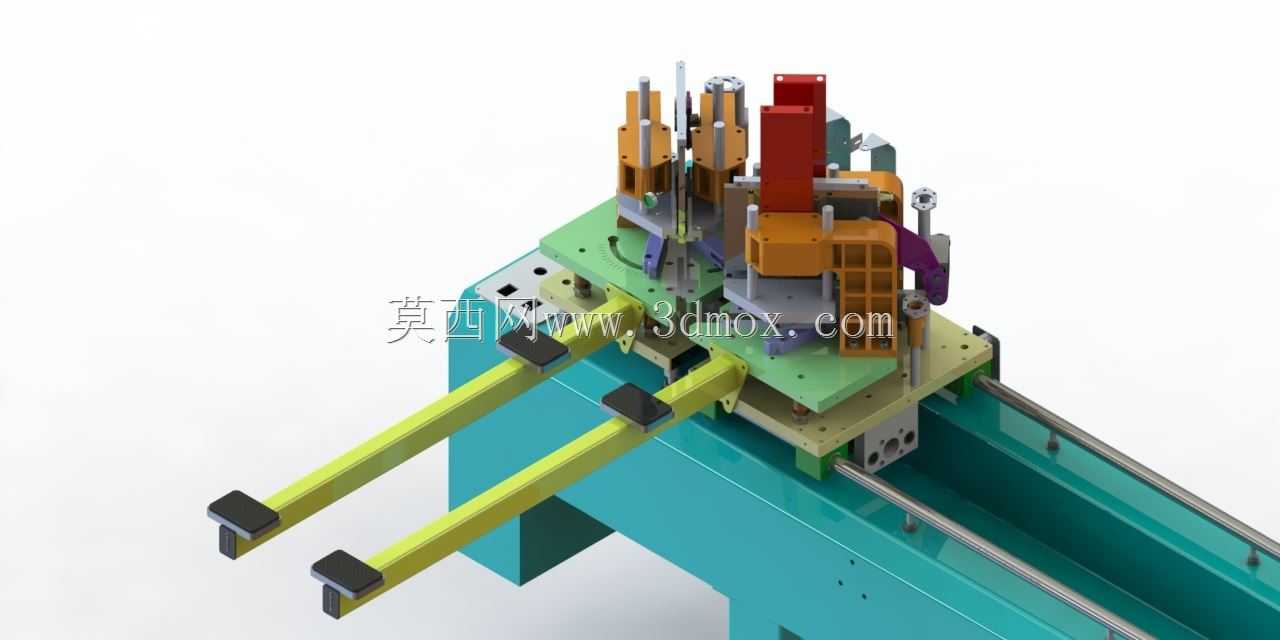

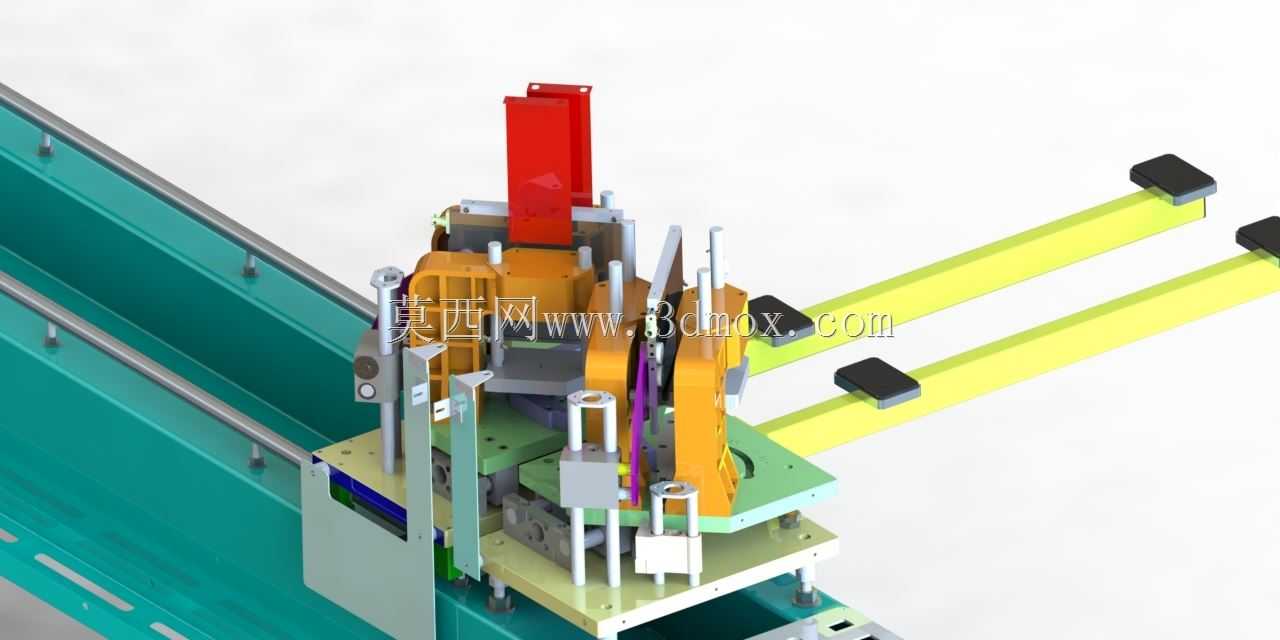

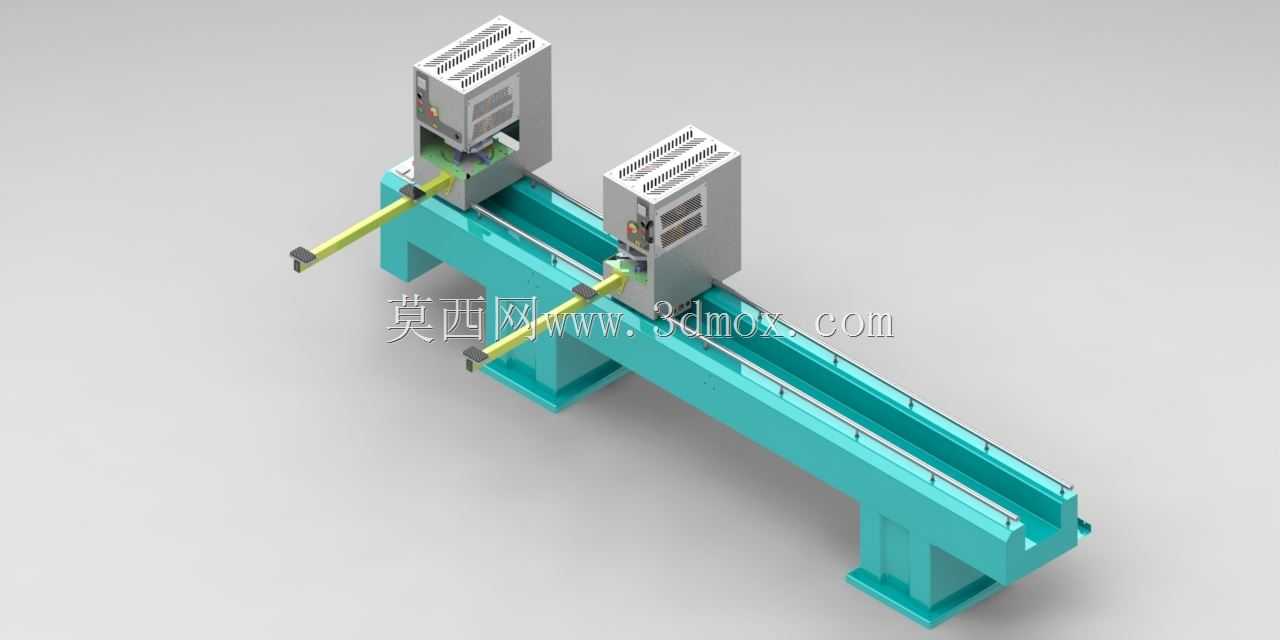

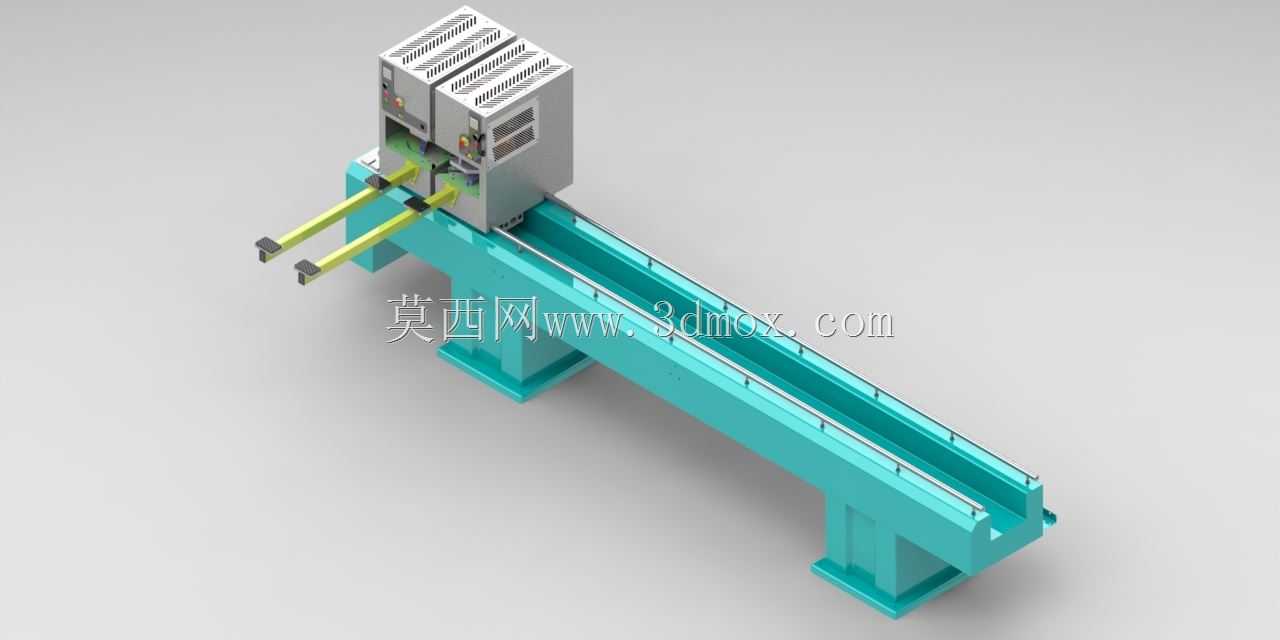

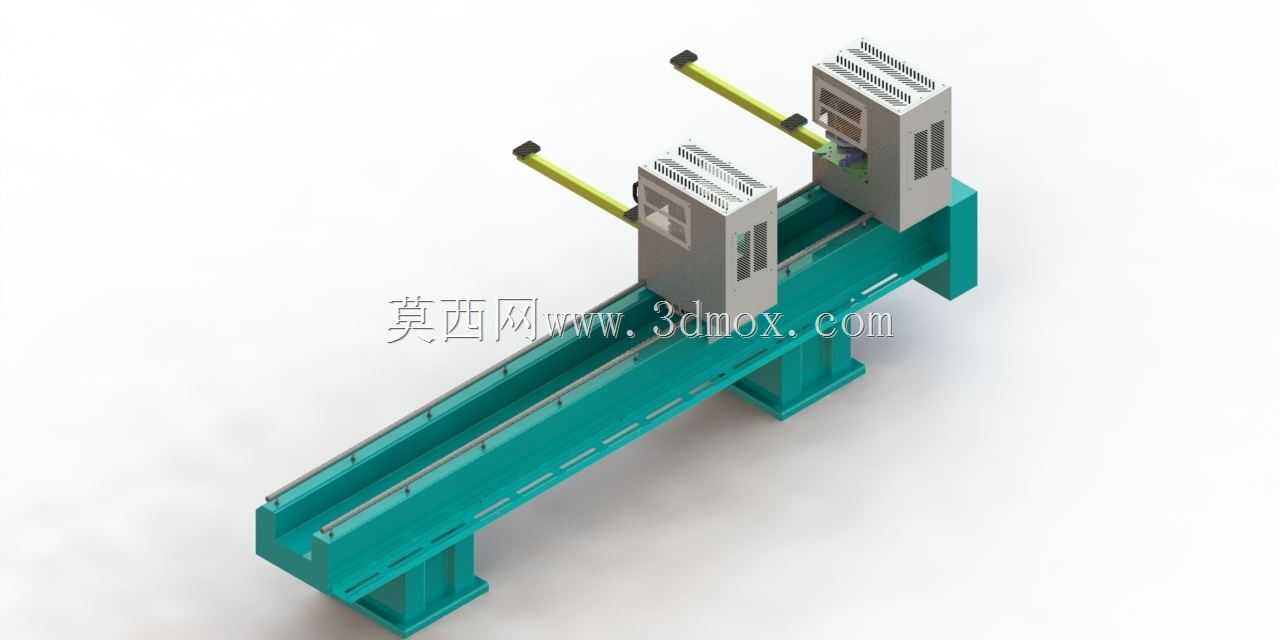

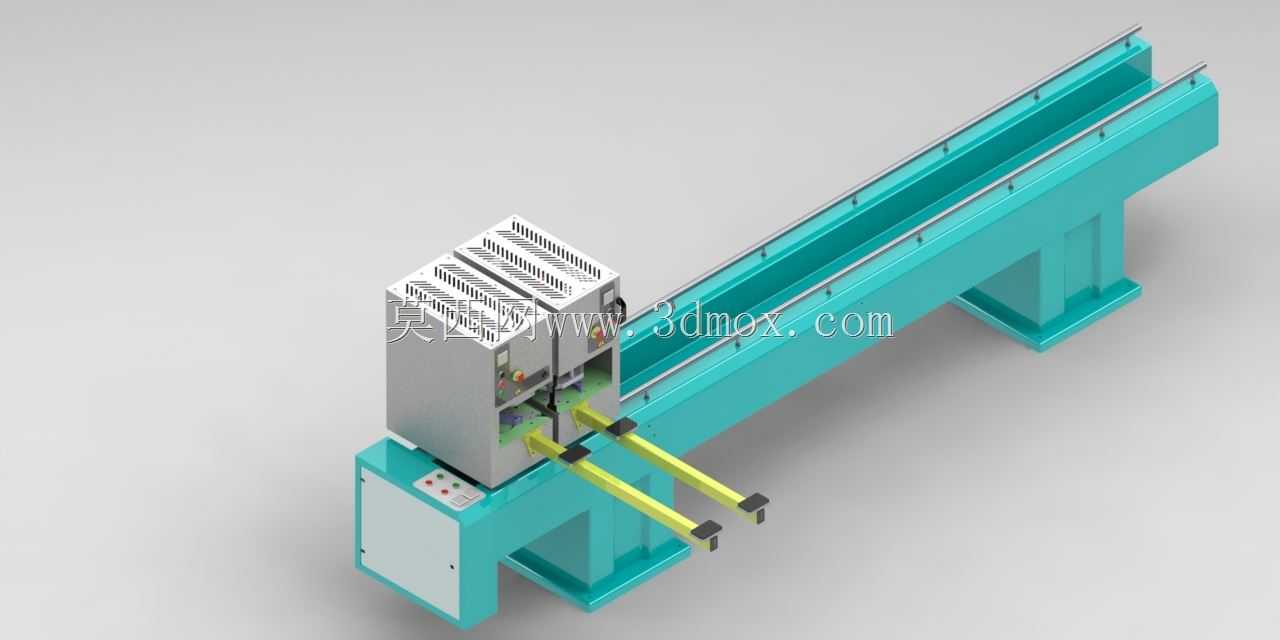

　　床身下方设置有三个分布合理的支撑脚座，可通过底部调节螺栓调整设备整体水平度，抵消安装地面的平面度误差，保证设备运行过程中床身不会出现扭曲变形，支撑脚座的接触面积经过加大设计，可分散设备自重与加工压合力带来的地面载荷，无需额外制作厚重的混凝土安装基础，普通硬化车间地面即可满足安装要求。两个焊接机头集成了加热组件、压合驱动组件、型材定位夹具三个核心功能模块，加热组件采用恒温加热板结构，可根据UPVC材质的熔融特性稳定控制加热温度，温度波动范围控制在±5℃以内，避免温度过高导致型材碳化、或是温度过低导致熔融不充分影响焊接强度；压合驱动组件采用直线传动结构，可在加热完成后快速带动加热板退出，随即驱动焊接压合面将熔融状态的型材端面压合到位，在塑料型材加工尤其是UPVC门窗型材的生产组装环节，型材两端的同步焊接质量直接决定了成品框架的密封性能与结构强度，这款双头焊接设备正是针对该类加工场景开发的专用加工装备，区别于单头焊接设备需要两次定位、重复装夹的加工流程，该设备可在一次装夹定位后完成型材两端焊接面的同步加热、压合、保压工序，大幅降低重复装夹带来的形位公差，提升批量加工时的尺寸一致性。从结构布局来看，设备采用长床身作为整体承载基础，床身内部布置有线性导向导轨，两个焊接机头可沿导轨方向调整间距，适配不同长度规格的UPVC型材加工需求，导轨安装面经过精密铣削加工，保证机头移动时的直线度公差控制在每米0.02mm以内，避免两端焊接面出现错位偏差。

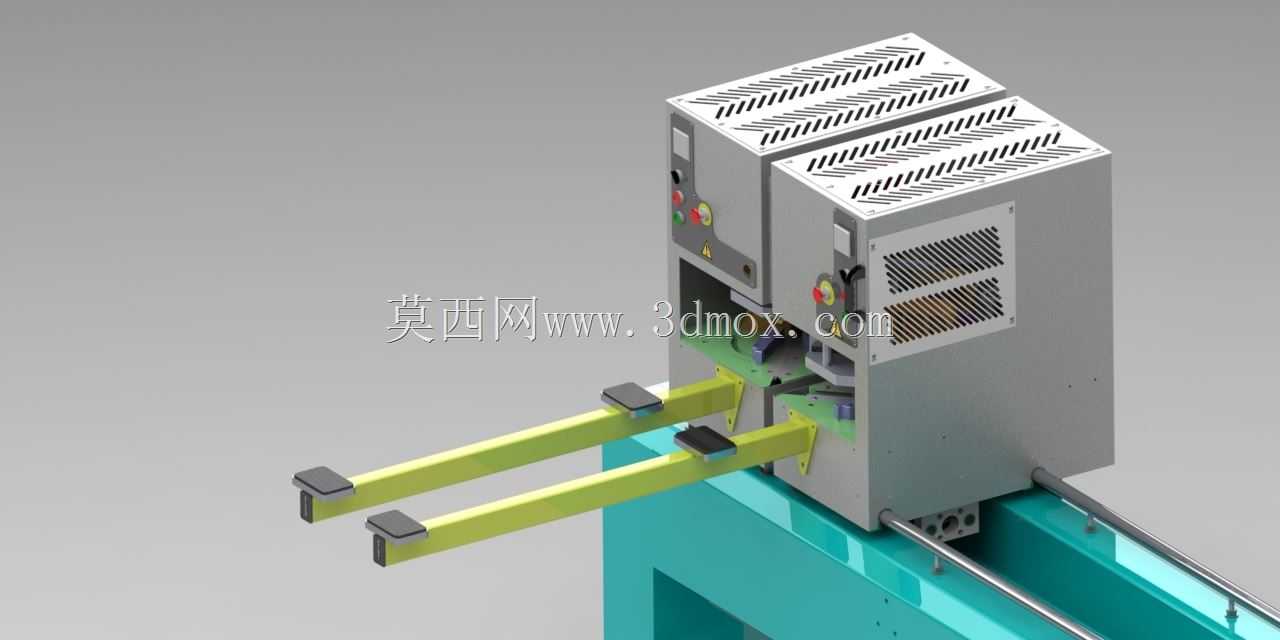

　　压合行程设置有硬限位与软限位双重保护，避免压合过深导致型材端面溢料过多、或是压合行程不足导致焊接接触面贴合不紧密；型材定位夹具采用快速压紧结构，可适配不同截面规格的UPVC型材装夹，夹具定位面设置有耐磨衬层，长期使用后不会因为型材摩擦出现定位面凹陷，保证装夹定位精度的长期稳定性。设备的电控系统集成在两个机头上方的电控柜内，柜内布置有温度控制模块、驱动控制模块、逻辑控制单元，所有操作按钮与状态显示元件集中布置在机头正面的操作区域，操作人员站在设备正面即可完成参数调整、加工启动、紧急停止等所有操作，无需往返设备两侧。从安装边界来看，设备整体沿长度方向延伸，床身长度根据最大加工型材长度确定，常规配置下设备总长度约为3.2米，

　　宽度方向包含机头外伸结构总宽约为0.9米，高度方向从地面到电控柜顶部总高约为1.8米，设备安装时需要在长度方向两端预留不小于0.8米的型材上下料操作空间，宽度方向正面预留1.2米的操作人员站位空间，背面预留0.5米的设备维护空间，即可满足日常生产与维护需求。在实际加工流程中，操作人员首先根据待加工型材的长度调整两个焊接机头的间距，锁紧机头固定结构后将待焊接的UPVC型材放置在夹具定位面上，确认型材端面与焊接定位面贴合到位后压紧夹具，启动加工程序后设备自动完成端面加热、加热板退出、压合保压、冷却定型的全流程，保压冷却时间可根据型材壁厚与环境温度灵活调整，保证焊接位置冷却到足够强度后再松开工件，避免工件取下后焊接位置出现应力变形。

　　该设备的设计过程中充分考虑了塑料焊接加工的工艺特性，针对UPVC材质加热熔融后流动性较好的特点，在焊接压合面设置了溢料容纳槽，压合过程中挤出的熔融物料会进入容纳槽内，不会粘附在型材外表面影响后续外观处理，同时也避免溢料堆积在导轨与传动部件上影响设备运行精度。设备的所有气动、电气管路均沿床身内部的走线槽布置，外部无裸露管线，既避免加工过程中掉落的塑料碎屑损伤管线，也让设备整体外观更加整洁，日常清理设备表面碎屑时不会勾挂管线。针对长期加工过程中可能出现的加热板磨损、定位偏移问题，设备的加热组件与定位夹具均设计为可快速拆卸更换的模块化结构，维护时无需拆解整个机头结构，仅需松开对应的固定螺栓即可完成易损件更换，大幅降低设备维护的停机时间。在型材定位基准的设计上，设备采用型材外侧定位面作为统一基准，避免因为型材本身的壁厚公差导致焊接后框架的外形尺寸出现偏差，批量加工时同批次工件的尺寸公差可控制在0.1mm以内，完全满足UPVC门窗、塑料框架类产品的组装精度要求。
