FPV穿越机S20流线型保险丝整流舱体

　　这款FPV飞行器配套的保险丝舱结构，是针对小型穿越机高速飞行场景下的机载电气保护部件安装需求开发的专用承载结构，日常作业中主要承担机载回路保险丝的防护、飞行气动减阻两大核心功能，同时兼顾飞行过程中部件的抗冲击防护需求。在高速穿越飞行的场景里，FPV飞行器的飞行速度往往突破每小时百公里，外露的电气元件不仅会产生额外的气动阻力打乱整机气动平衡，还容易在穿越树丛、建筑缝隙等复杂场景时被剐蹭损坏，甚至在轻微坠机时直接碎裂导致电气回路失效，这款舱体的设计正是为了解决这一系列实际使用中的痛点。

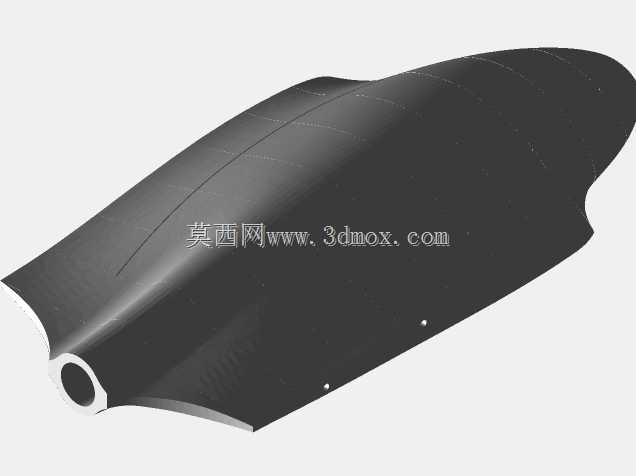

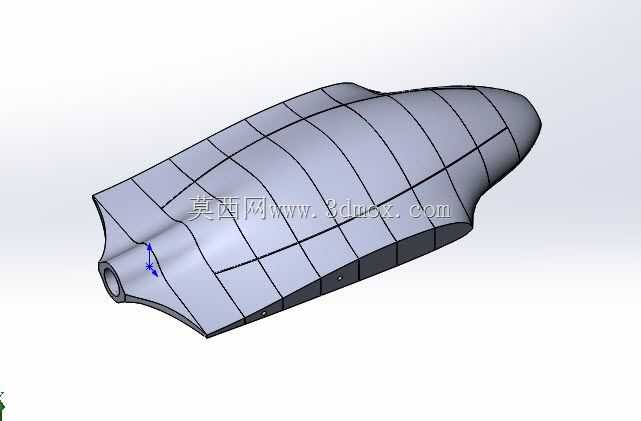

　　从设计思路上看，整个舱体采用了完全贴合FPV机头段气动轮廓的流线型曲面构型，整体曲面从机头前端的圆弧收头开始，沿着机身纵轴方向顺滑过渡到后端的安装对接面，曲面分块参考了固定翼飞行器蒙皮的分块逻辑，每一块曲面的曲率都经过连续曲率校验，避免出现曲面拐点造成的气流分离，在大迎角飞行、侧飞等常见FPV机动动作下，能够让气流平顺流过舱体表面，不会产生额外的紊流影响飞行姿态稳定性。舱体内部预留了标准保险丝座的安装卡槽，卡槽位置经过重心配平计算，安装完成后整个舱体的重心落在机身纵轴线上，不会因为单侧配重导致飞行时出现偏航力矩。

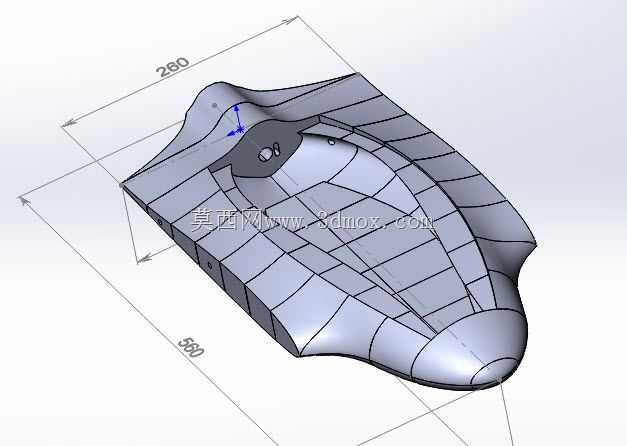

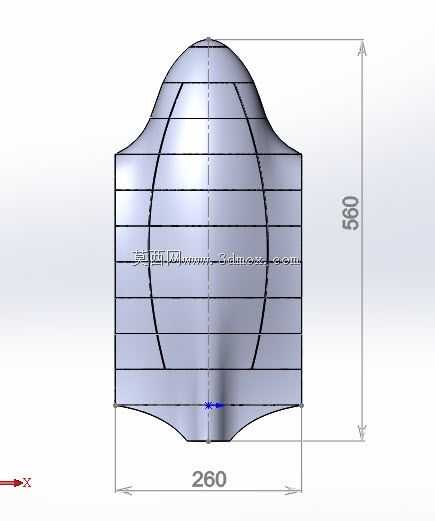

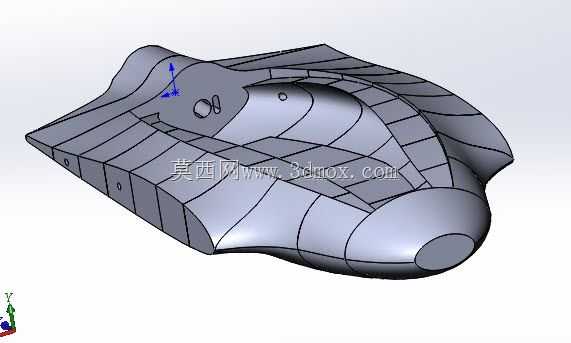

　　从安装边界来看，舱体后端的对接接口采用了与S20机型机身前段完全匹配的弧形贴合面，接口处预留了三个嵌入式安装孔位，孔位位置对应机身前段的预装螺柱，安装时不需要额外修改机身原有结构，直接对位锁紧即可完成固定，安装完成后舱体与机身蒙皮的接缝小于0.2毫米，不会出现台阶差打乱气流。舱体内部的容纳空间尺寸经过精准核算，能够兼容市面上主流的5*20规格管状保险丝及配套底座，同时预留了足够的走线空间，进出线位置设计了弧形走线槽，避免飞行震动过程中线材被棱角磨破造成绝缘层破损短路。舱体侧壁预留了两个微型散热孔，孔位朝向顺着飞行方向的负压区，飞行过程中能够利用气流差形成被动散热，避免大电流工况下保险丝热量积聚在舱内造成周边塑料部件老化。

　　在实际使用场景中，这款舱体除了基础的保险丝防护功能外，还可以根据作业需求替换内部承载部件，作为小型引信、微型传感器的承载舱使用，曲面外形不会对传感器的信号传输造成遮挡，流线型结构也不会额外增加飞行阻力。针对FPV飞行常见的轻微坠机、剐蹭场景，舱体的壁厚采用了渐变设计，安装对接位置壁厚加厚到1.8毫米，提升连接位置的抗冲击强度，曲面中段的壁厚控制在1.2毫米，在保证结构强度的前提下尽可能降低整机重量，避免额外的重量负载影响飞行器的机动性。舱体前端的收头位置采用了圆弧过渡设计，在发生正面碰撞时能够通过曲面形变吸收部分冲击能量，减少冲击力传递到机身内部的核心飞控部件上，降低坠机后的维修成本。

　　从气动设计的细节来看，整个舱体的横截面采用了对称的翼型剖面构型，上表面与下表面的曲率差经过多轮气动仿真校验，在平飞状态下能够产生微小的正升力，抵消舱体自身重量带来的低头力矩，不需要额外调整飞控的俯仰配平参数，替换安装后可以直接起飞作业，减少装机后的调试工作量。舱体表面的分块线设计也兼顾了后期的贴膜涂装需求，分块线位置均为曲面的等参线位置，粘贴涂装贴纸时能够完全贴合曲面，不会出现贴纸褶皱、翘边的问题，满足玩家对飞行器外观个性化的需求。
