四旋翼航拍作业无人机结构设计方案

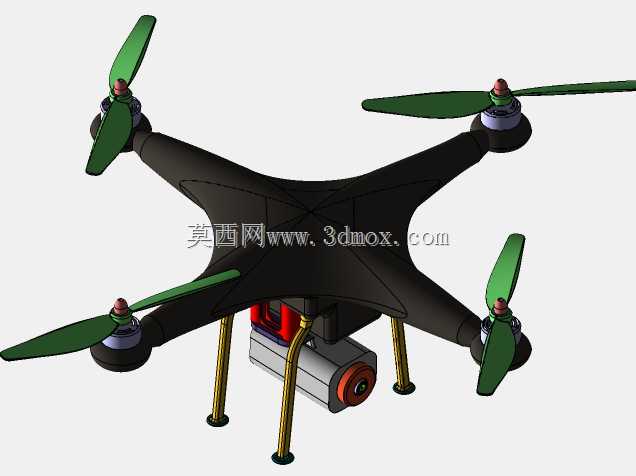

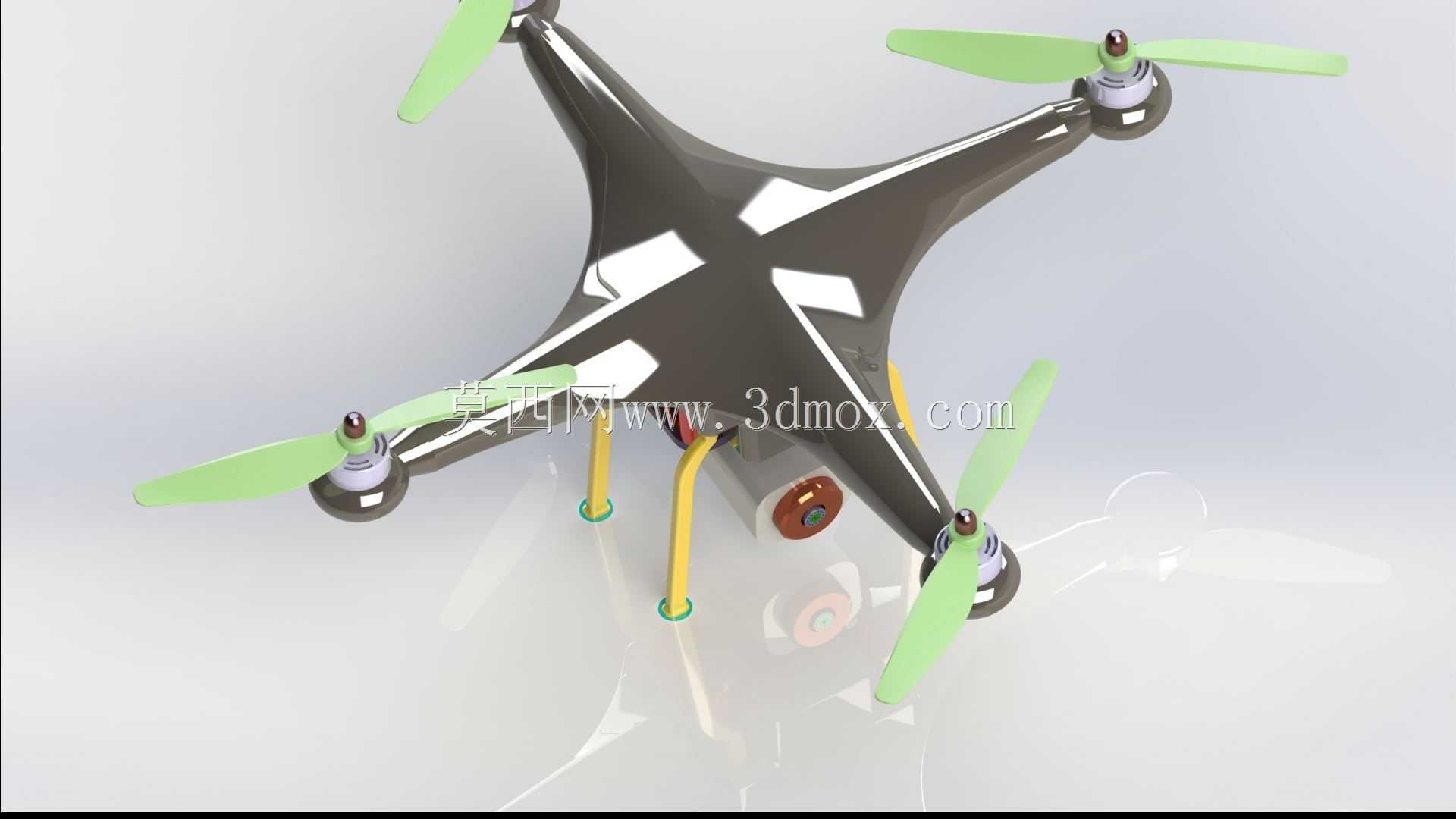

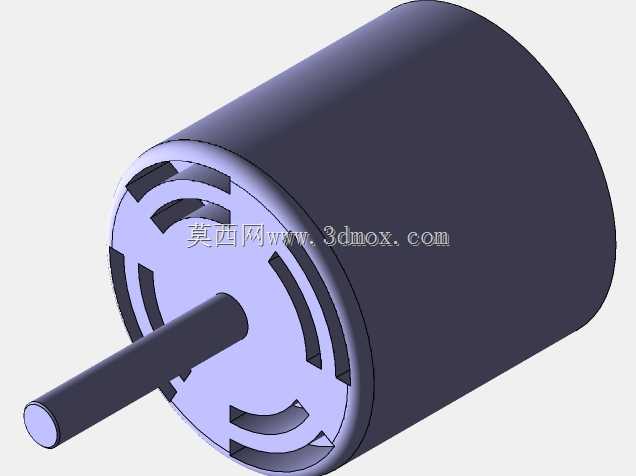

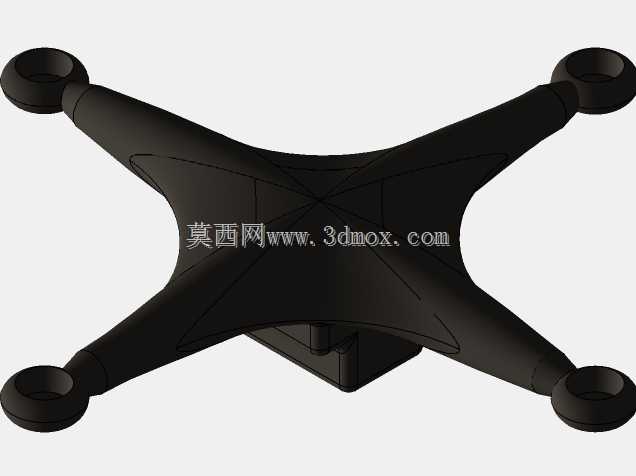

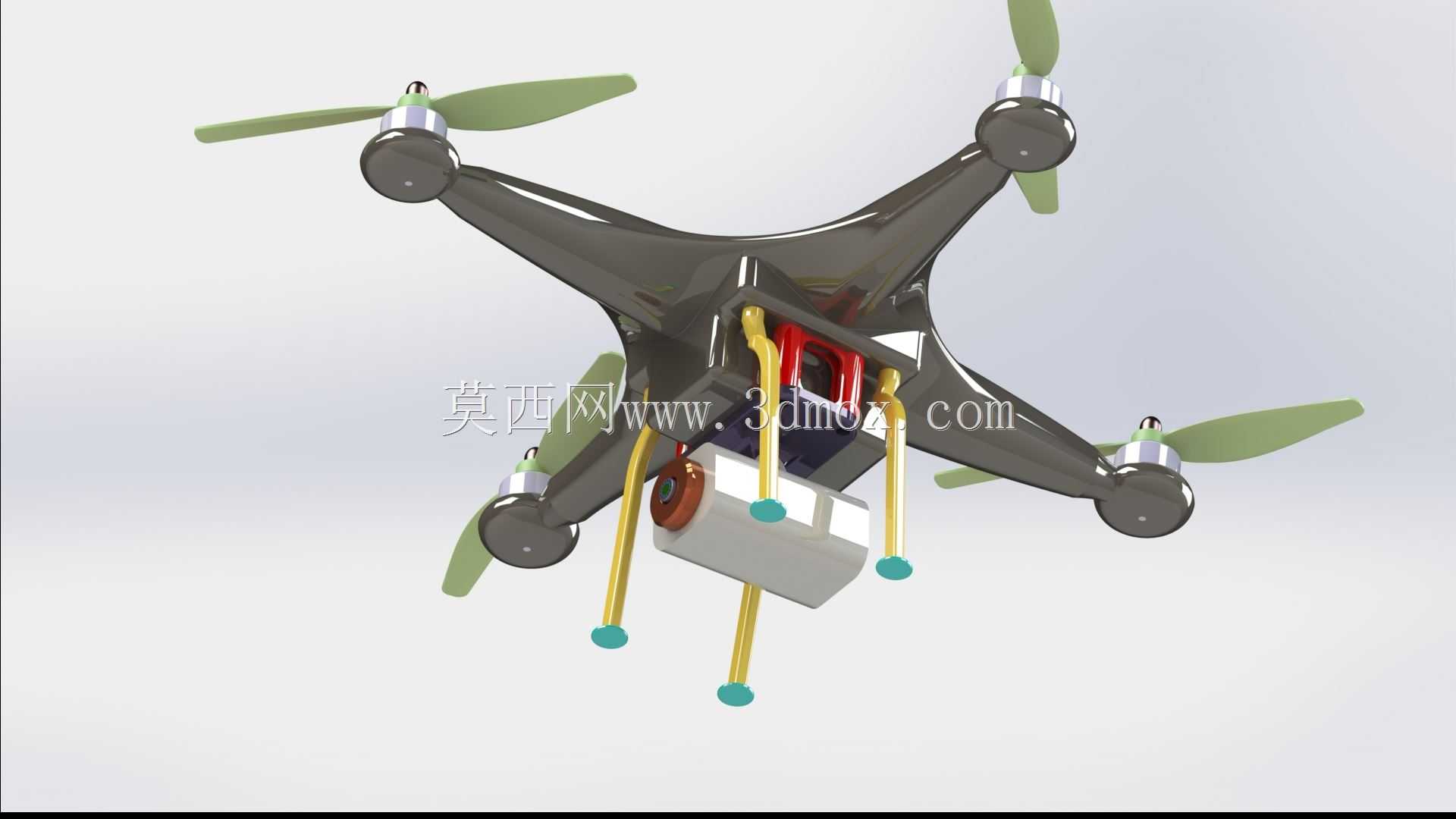

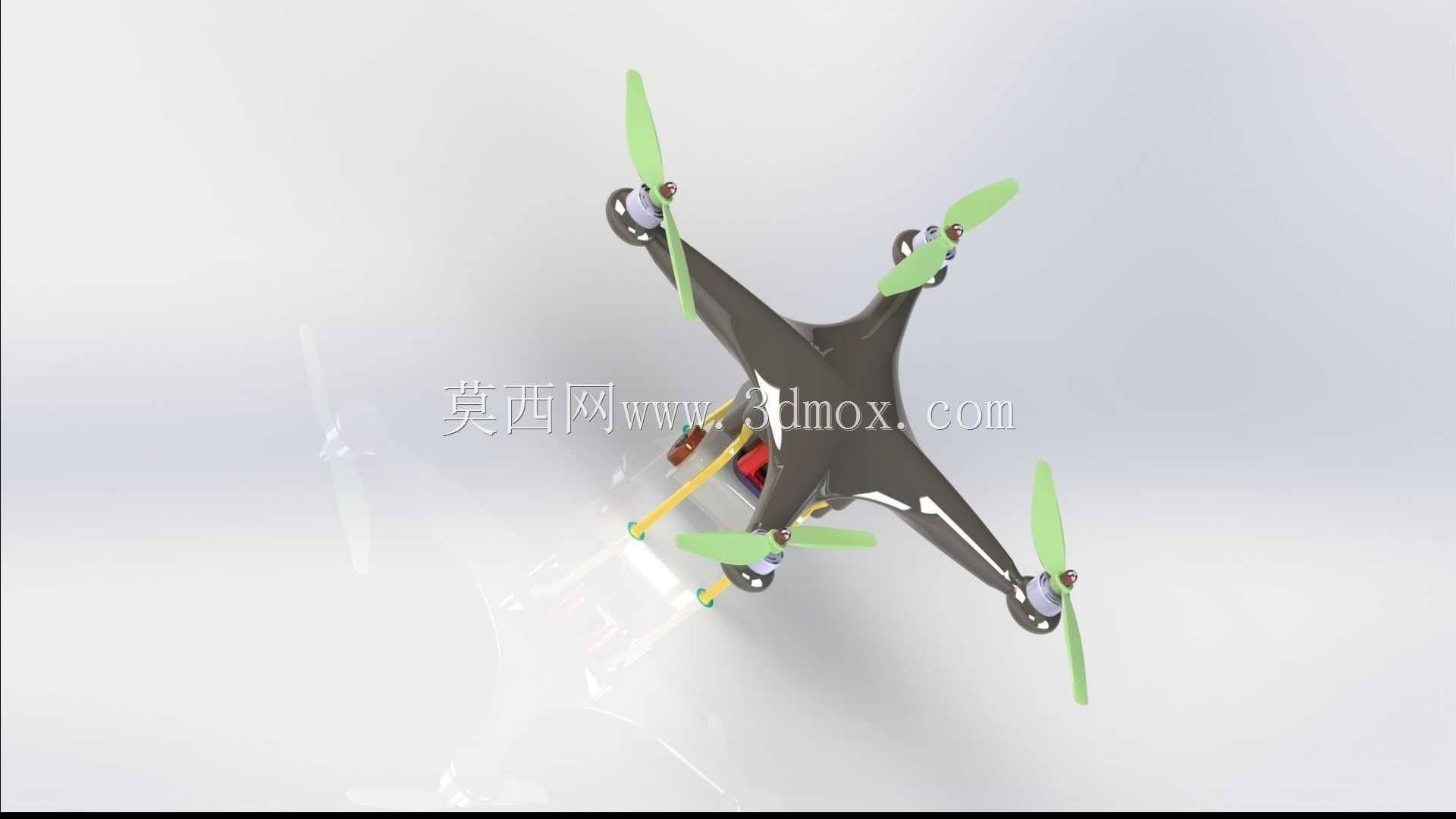

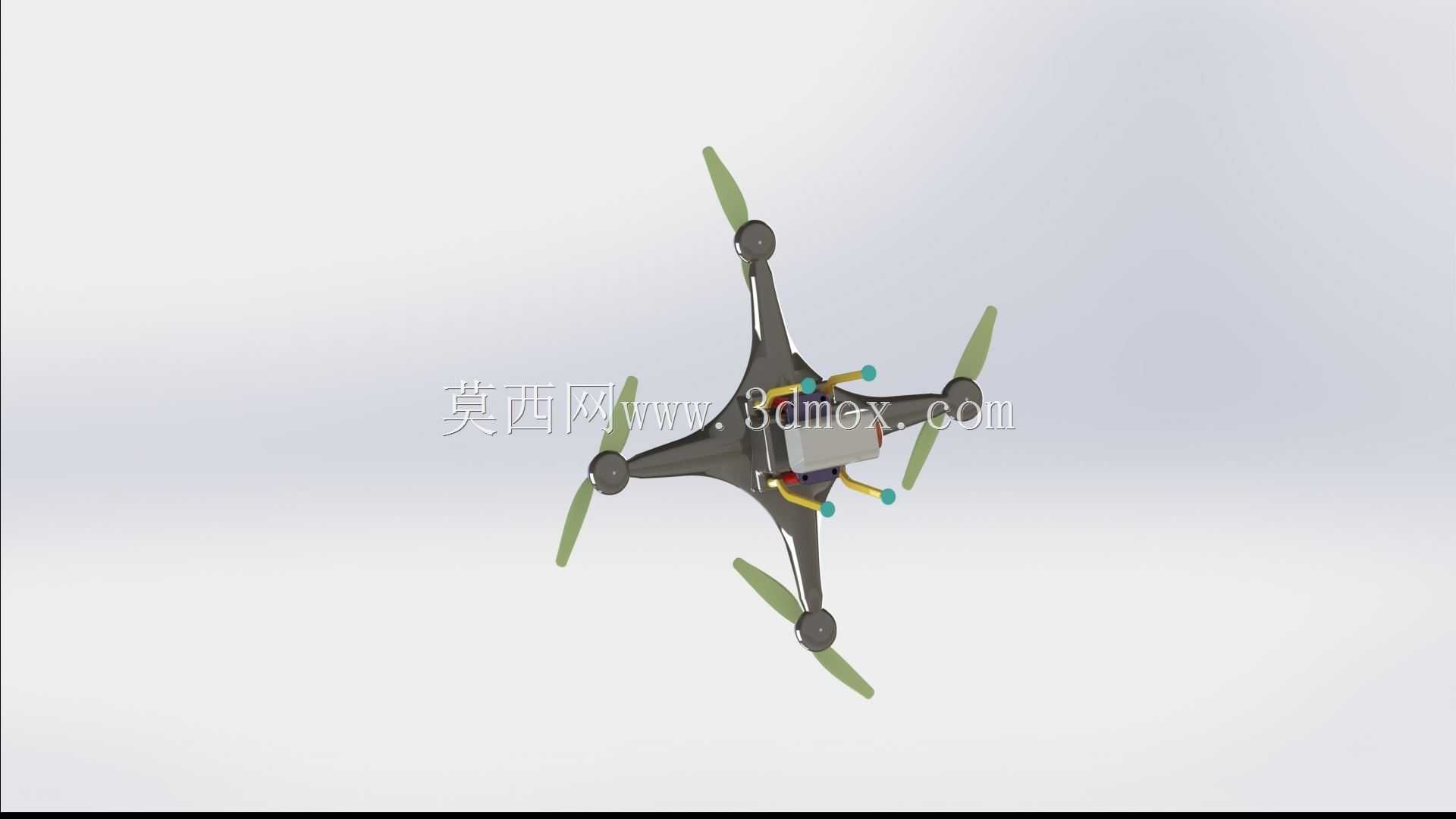

　　这款四旋翼飞行器的结构设计，核心围绕PCB集成化思路展开，打破了传统航模飞控、电源、驱动分板堆叠的冗余结构，将电源管理模块、无刷电机驱动电路、信号处理单元全部整合到同一块主控PCB上，既压缩了机身内部的安装空间，也减少了接插件带来的接触不良隐患。从实际应用场景来看，这类结构的四旋翼平台可适配低空航拍、小载荷物资投送、教学实训等多种场景，机架采用对称X型布局，四个机臂从中心舱体向外等角度延伸，机臂末端的电机安装座预留了标准无刷电机的定位孔位，安装时可直接通过螺丝锁紧，无需额外调整同轴度，能保证旋翼旋转平面与机身水平面保持平行，降低飞行时的姿态偏移概率。

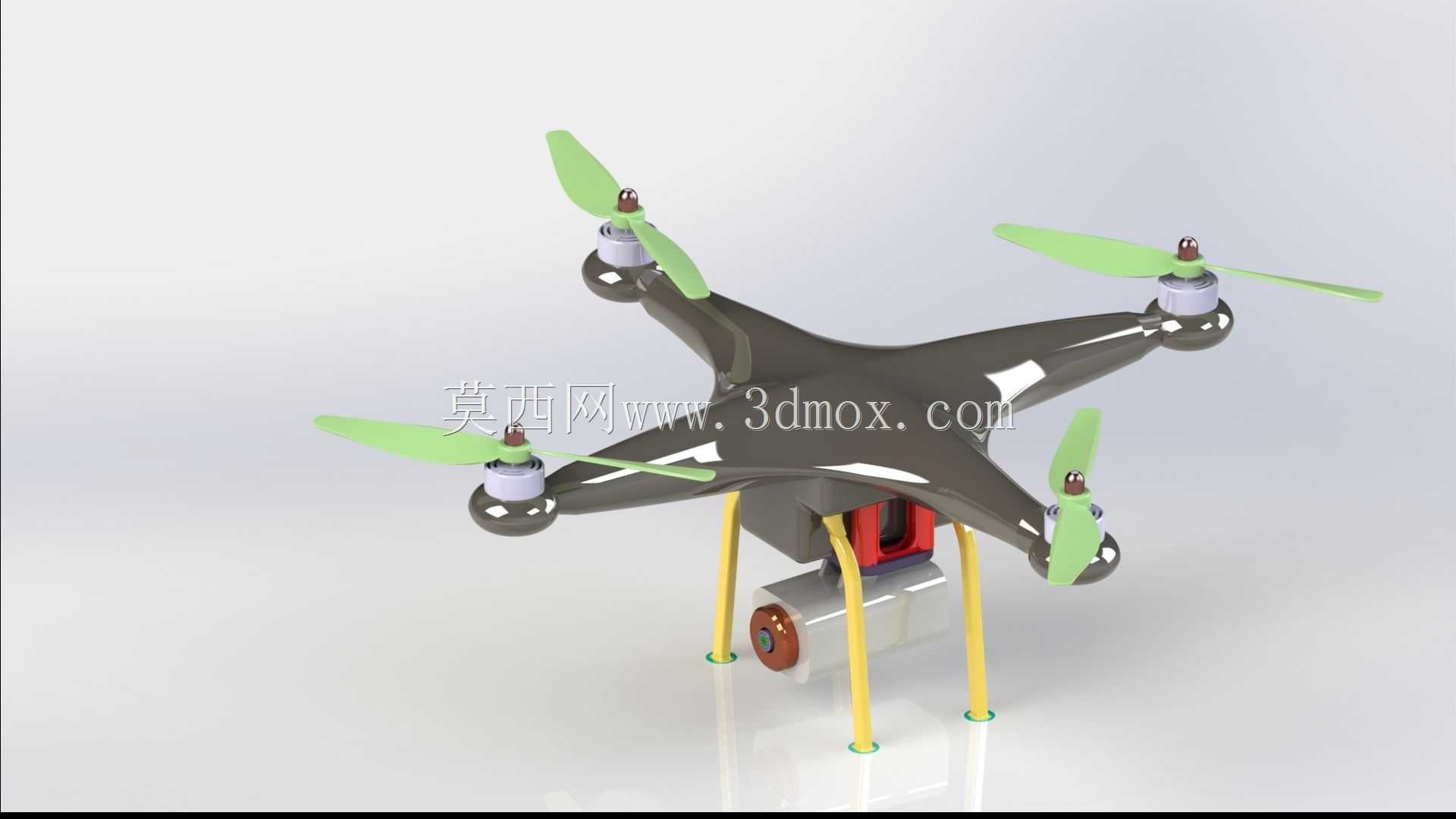

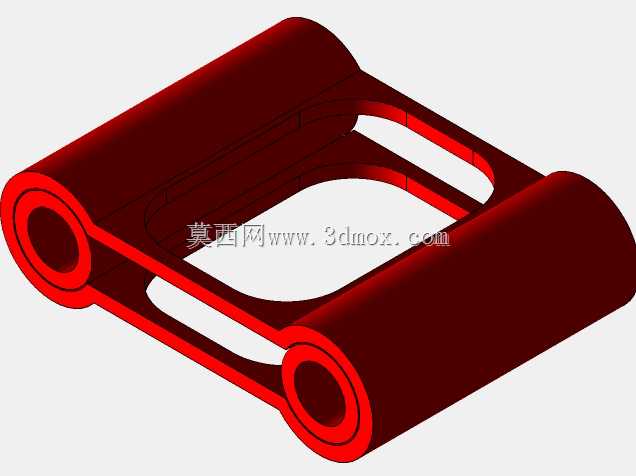

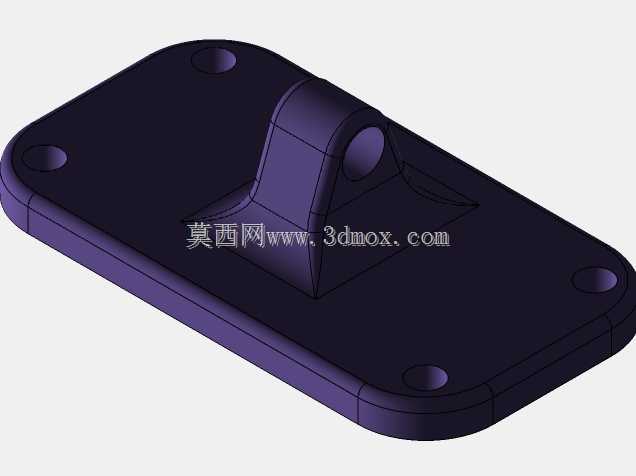

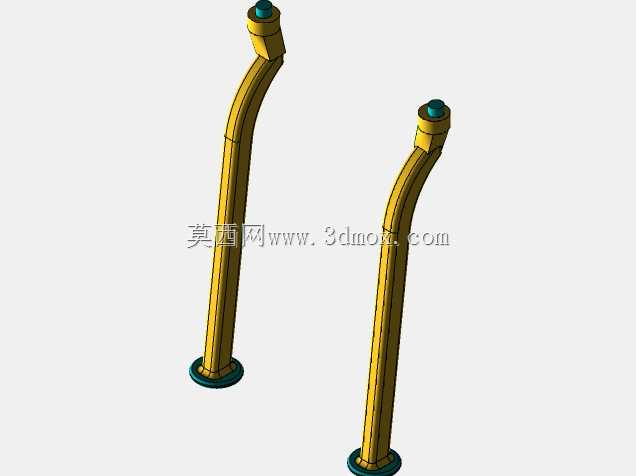

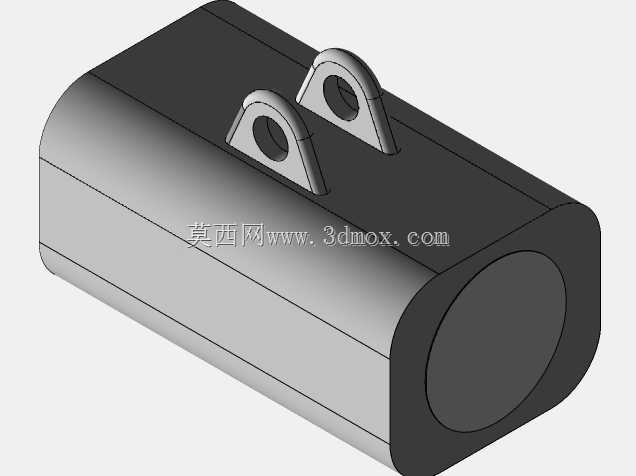

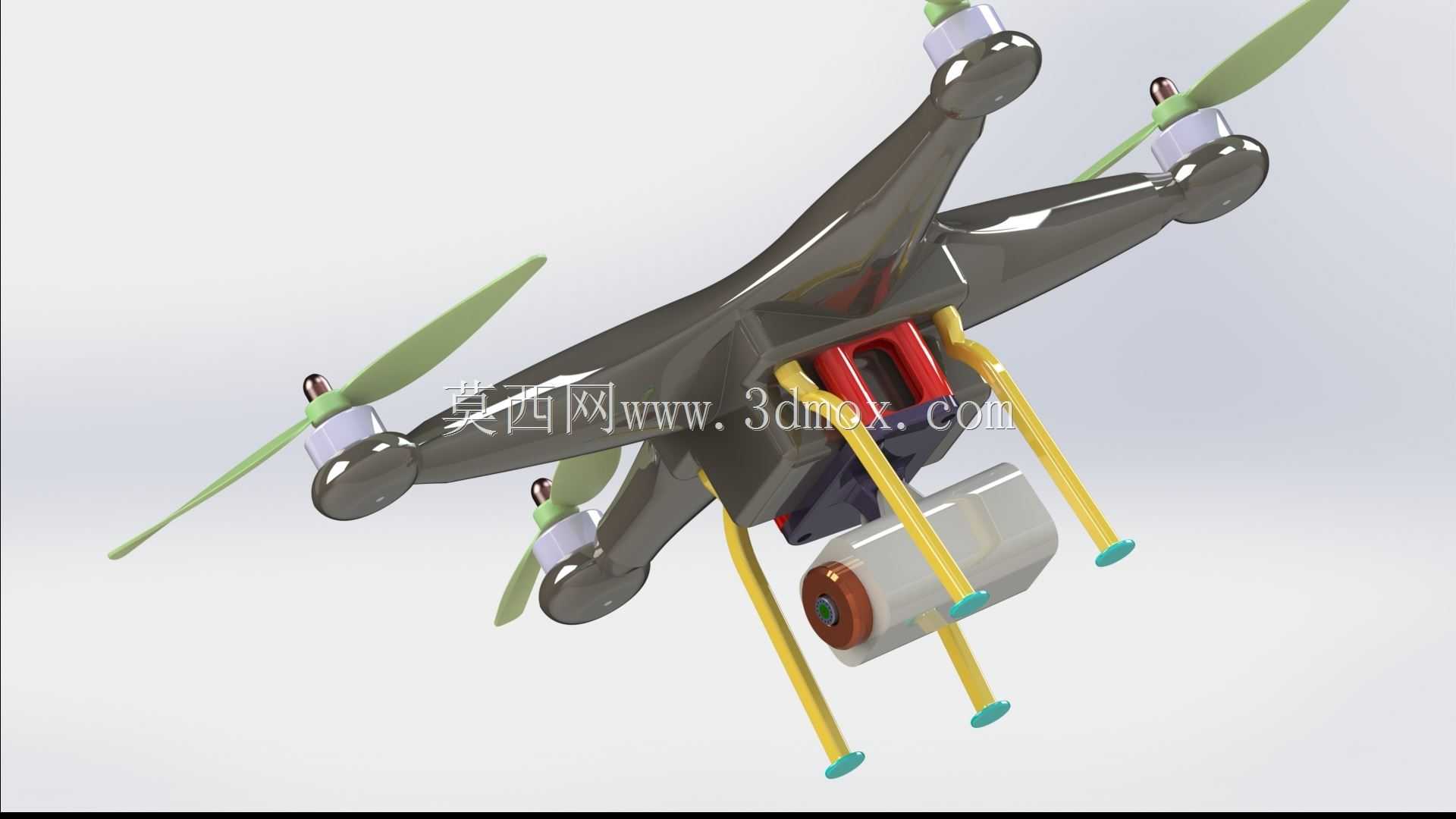

　　起落架部分采用两根平行的支撑臂结构，支撑臂与中心舱体的连接位置做了加厚处理，可承受降落时的冲击载荷，支撑臂末端的脚垫采用软质耐磨材质，既可以增大与地面的摩擦力，避免起降时侧滑，也能缓冲硬着陆带来的振动，保护舱内的电子元件。中心舱体的分层设计十分清晰，上层预留了摄像载荷的安装位，可根据使用需求挂载不同重量的航拍相机，安装接口采用通用的快拆结构，更换载荷时无需拆解整个机身；下层则是电池仓，电池通过滑轨推入后可由卡扣锁紧，重心位置刚好落在机身的几何中心，能避免飞行时出现重心偏移导致的姿态控制难度提升。

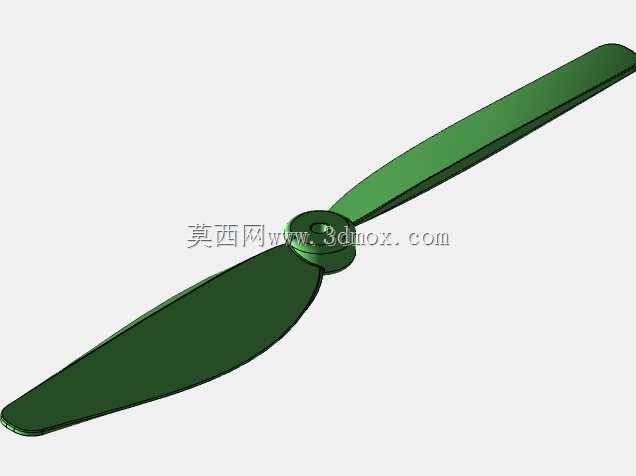

　　在电路设计层面，集成PCB的布线充分考虑了大电流回路与信号回路的隔离，电机驱动的大电流走线做了加宽处理，可承载持续飞行时的大电流输出，避免走线过热引发的故障；信号处理部分的走线做了包地处理，可减少电机运转时的电磁干扰，保证飞控信号、遥控信号的传输稳定性。机臂与中心舱体的连接采用嵌入式卡扣加螺丝锁紧的双重固定方式，既可以保证机臂的连接强度，在机臂出现损坏时也能快速拆卸更换，降低维护成本。旋翼部分采用两叶螺旋桨，桨叶的安装座设置了防呆结构，可避免正反桨装反导致的飞行事故，桨叶与电机轴的连接采用快拆式桨夹，更换桨叶时无需借助额外工具，徒手即可完成拆装。

　　从安装边界来看，整个飞行器的旋翼旋转直径控制在合理范围内，飞行时四个旋翼的气流不会相互干扰，机臂的长度经过反复校核，既保证了足够的升力力矩，也不会让整机尺寸过大影响便携性。中心舱体的内部空间预留了足够的余量，除了集成的PCB板和电池之外，还可加装GPS模块、图传模块等扩展配件，扩展配件的安装位置都做了对应的定位柱，安装时可直接固定，不会在飞行过程中出现松动。起落架的高度经过测算，挂载常规航拍相机时，相机镜头不会触碰到地面，同时也不会因为高度过高导致整机重心上移，影响飞行稳定性。

　　在实际调试过程中，这种集成化PCB的设计大幅降低了接线工作量，传统分板设计需要连接数十根杜邦线，不仅接线繁琐，还容易出现接错线的问题，而集成PCB只需要连接四个电机的接线和电池接线即可完成硬件组装，新手也能快速完成装配。焊接时只需要针对电机接口、电池接口进行焊接，其余元件都在PCB生产时完成贴片，减少了手工焊接带来的虚焊风险，不过焊接时仍需要注意焊锡量的控制，避免焊锡溢出导致相邻引脚短路，尤其是驱动芯片的引脚间距较小，焊接后需要逐一检查引脚之间是否存在连锡情况。机身外壳采用流线型设计，可降低飞行时的空气阻力，外壳与机架的连接采用卡扣结构，拆卸方便，便于后期对内部元件进行检修更换。
