偏心轮联动弯管传动机构结构展示

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358643
  • 偏心轮联动弯管传动机构结构展示
  • 偏心轮联动弯管传动机构结构展示
  • 偏心轮联动弯管传动机构结构展示
  • 偏心轮联动弯管传动机构结构展示

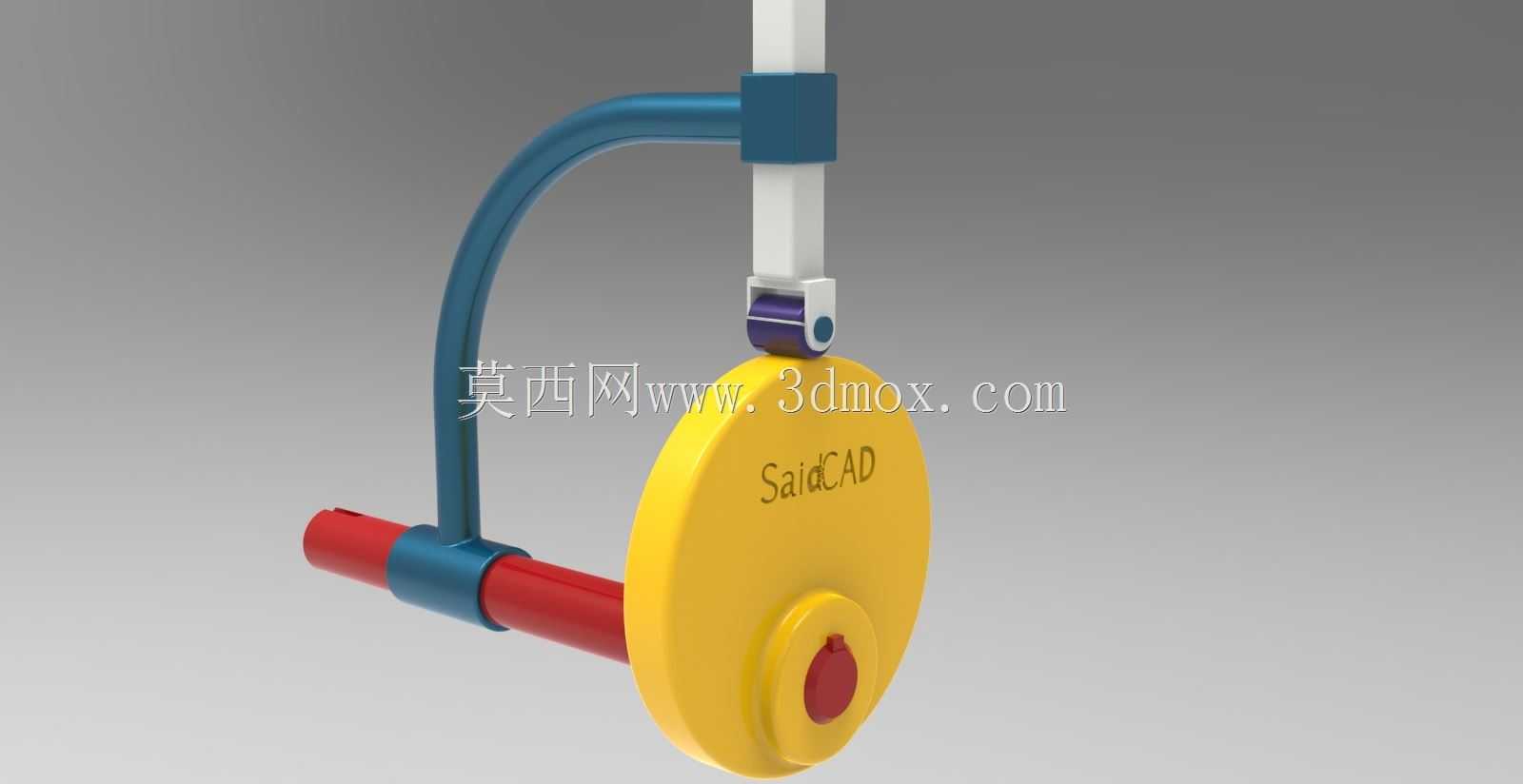

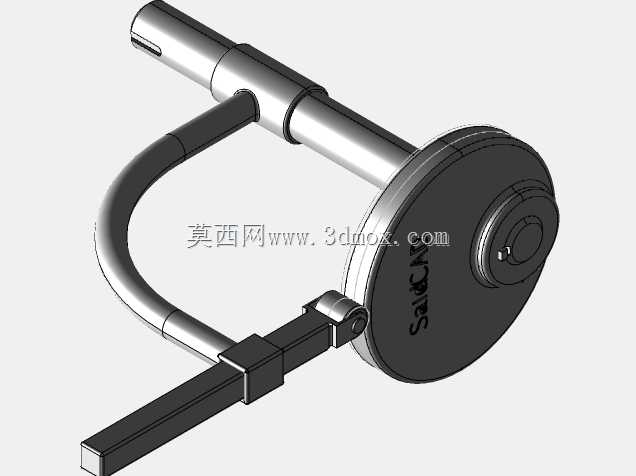

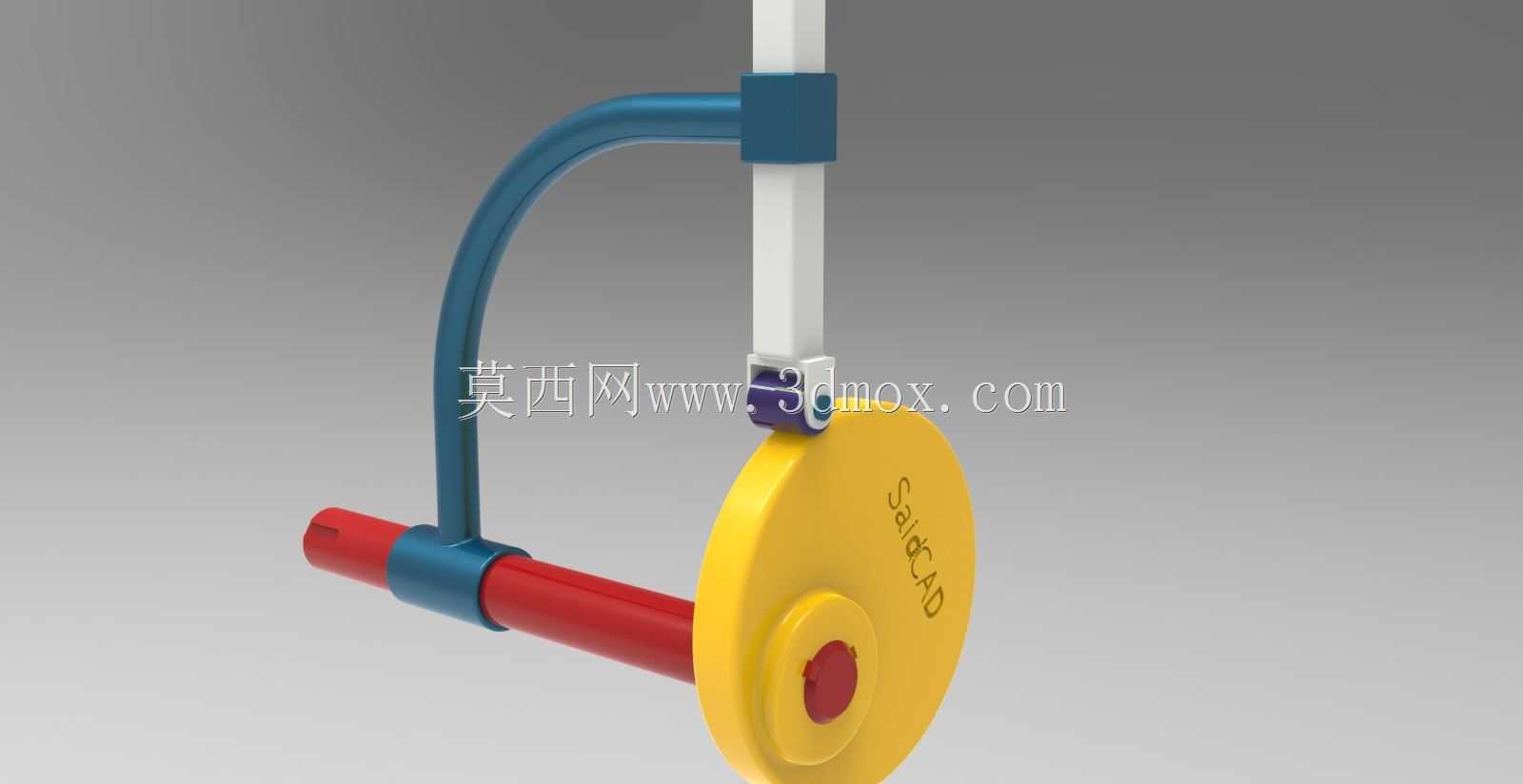

  这套偏心联动结构常出现在小型往复执行设备的末端执行段,不少轻工送料、间歇摆动工位都会用到类似的传动逻辑,核心是靠偏心轮的回转半径差,把连续旋转输入转化为特定轨迹的往复摆动输出,相比纯曲柄滑块结构,它的安装空间更紧凑,横向占用尺寸更小,适合布置在设备侧边的狭窄安装位里。从结构组成来看,黄色偏心轮是整套机构的动力输出核心,轮体本身的偏心距直接决定了末端摆臂的行程范围,设计时需要先确认工位需要的摆动角度,反推偏心销的安装半径,轮体中心的红色轴段是动力输入位,和外接的驱动轴采用过盈配合加平键防转,避免大负载下出现轴孔打滑的问题。和偏心轮接触的蓝色弯管构件是从动摆臂,弯管的曲率半径经过反复校核,既保证摆动过程中不会和固定机架产生运动干涉,

  又能让臂体的受力分布更均匀,减少长期往复动作下的应力集中点;弯管和白色固定导杆之间的蓝色方形衬套是自润滑铜套,不需要额外加注润滑脂就能长期维持低摩擦滑动,导杆本身是悬臂固定结构,安装时要保证导杆的垂直度误差控制在0.1mm以内,否则摆臂滑动时会出现卡滞,长期运行还会加剧衬套的单边磨损。弯管下端和偏心轮接触的位置装了微型滚轮,滚轮和偏心轮端面保持滚动接触,把滑动摩擦转化为滚动摩擦,大幅降低传动过程中的阻力损耗,滚轮的销轴做了淬硬处理,表面硬度达到HRC45以上,能承受高频往复动作下的接触应力,不会出现过早磨损凹陷的问题。整套机构的安装边界比较灵活,横向最大外轮廓尺寸不超过偏心轮直径的1.2倍,

  纵向安装高度可以通过调整白色导杆的固定位置来适配不同的机架高度,不需要额外做复杂的转接支架。实际应用中,这套结构可以用在小型包装设备的料仓摆动拨料工位,也能适配小型检测设备的探头往复扫描动作,调整偏心轮的偏心距就能快速改变输出行程,不需要更换整套构件,维护成本很低。设计过程中要重点校核弯管臂的抗弯强度,尤其是弯管转折处的截面厚度,要保证在最大负载下臂体的变形量不超过0.05mm,否则会导致滚轮和偏心轮的接触间隙变大,传动过程中出现明显的回程误差,影响末端工位的动作精度。另外偏心轮的动平衡也要做相应处理,因为偏心质量在高速回转时会产生额外振动,转速超过120r/min的使用场景下,要在偏心轮的对侧做去重处理,把动平衡等级控制在G6.

  3以内,避免振动传导到整个设备机架,影响其他工位的运行稳定性。这套结构没有复杂的异形加工件,所有构件都可以采用常规的车、铣、弯管工艺加工,不需要开模,小批量试制的成本很低,适合非标自动化设备的快速迭代设计,建模时只要把各个运动副的配合间隙设置合理,就能直接导入运动仿真模块验证动作轨迹,提前排查干涉风险,减少现场调试的工作量。
