椭圆规绘图辅助工装结构设计

项目分类:机械图纸 发布时间:2021-11-04 ID:358647
  • 椭圆规绘图辅助工装结构设计
  • 椭圆规绘图辅助工装结构设计

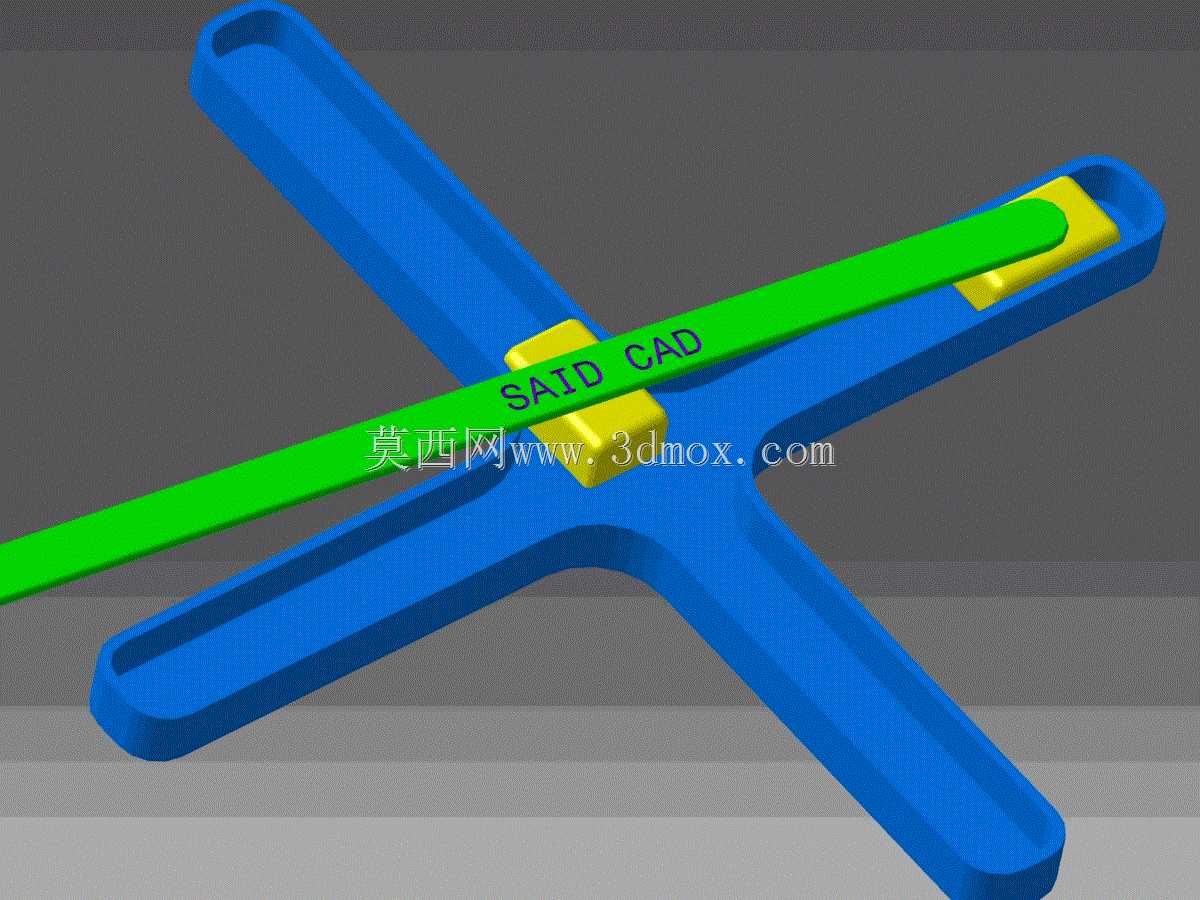

在机械加工划线、工程制图教学、钣金展开放样这类需要精准绘制标准椭圆轮廓的场景里,传统靠手工描点、四心圆近似法做出来的椭圆,往往存在轮廓偏差、长轴短轴比例不准的问题,尤其是在需要做椭圆法兰划线、椭圆型封头放样、教学演示椭圆轨迹生成原理的场合,精度不足会直接导致后续加工余量不均、装配错位,或是教学演示时轨迹原理展示不清晰。这款椭圆绘图工装的结构设计,完全围绕标准椭圆的轨迹生成逻辑搭建,没有冗余的复杂传动部件,整体采用十字交叉的导向槽作为基础承载结构,十字导向槽的两个槽道分别对应椭圆坐标系的X轴与Y轴方向,槽道内部做了等宽限位设计,保证滑动块在槽内移动时不会出现径向窜动,滑动间隙控制在0.1mm以内,避免绘图笔晃动带来的轮廓误差。

十字导向基座采用对称式结构布局,四个臂的长度根据常用椭圆绘制的最大长轴尺寸做边界限定,单臂有效滑动行程覆盖常规工程绘图、现场划线的尺寸需求,不需要额外接长结构就能完成常用规格椭圆的绘制。滑动组件分为两个独立的导向滑块,分别嵌装在十字槽的两个垂直槽道内,两个滑块之间通过一根带刻度的滑杆连接,滑杆上设置可调节的绘图笔固定座,笔座的位置可以沿着滑杆轴向调整,通过改变笔座到两个滑块铰接点的距离,就能对应调整椭圆的长半轴与短半轴参数,调整到位后通过紧定螺钉锁死,避免绘图过程中笔座移位。

从实际使用的角度看,这款工装的操作逻辑非常直接,使用时先将十字基座固定在绘图平面或是待划线的工件表面,确认十字槽的中心与待绘制椭圆的中心重合,根据需要的椭圆长、短轴尺寸调整滑杆上笔座的位置,锁紧紧定结构后,握住笔座带动两个滑块分别在两个垂直的导向槽内滑动,笔尖走过的轨迹就是标准的椭圆轮廓,不需要提前做点位计算,也不需要借助其他辅助绘图工具,单人即可快速完成标准椭圆的绘制。相比传统的椭圆绘图工具,这款结构没有采用齿轮、齿条这类容易磨损的传动零件,所有滑动面都是平面接触,加工难度低,维护方便,哪怕是在车间现场的钢板表面做划线作业,也不会因为金属碎屑进入传动结构导致卡滞。

在结构细节设计上,导向槽的截面采用梯形槽设计,滑块嵌入槽内后不会从槽道正面脱出,滑动过程中接触面的受力均匀,长期使用也不会出现槽道变形导致的滑动卡顿。滑杆表面做了长度刻度标识,刻度零点对应两个滑块的铰接中心位置,调整笔座位置时可以直接通过刻度读取半轴长度,不需要额外用尺子测量,进一步提升绘图效率。笔座的固定孔采用通用尺寸设计,可以适配常规的绘图铅笔、记号笔、划针等多种绘图划线工具,不管是在纸面绘图还是在金属表面做划线作业,都能直接装夹使用,不需要额外做转接结构。

考虑到不同使用场景的安装需求,十字基座的四个臂端都预留了固定孔位,可以通过磁吸座、压板或是胶带将基座固定在不同材质的工作表面,在黑板上做教学演示时可以用磁座吸附固定,在钢板上划线时可以用点焊或是压板固定,在纸面绘图时可以用胶带或是重物压住基座,适配多种使用场景的安装边界。整个结构的外形没有尖锐棱角,所有边角都做了倒钝处理,日常使用搬运时不会划伤操作人员,整体重量控制在合理范围,既保证了结构的刚性,不会因为受力产生形变影响绘图精度,也方便携带到不同的作业现场使用。

在设计思路上,这款工装完全回归椭圆的几何定义,即平面内到两个定点的距离之和为定值的点的轨迹,通过十字导向槽约束两个滑块的运动方向,让滑杆上的笔座自然走出符合几何定义的标准椭圆轨迹,从原理上避免了近似绘图带来的轮廓误差,结构上做了最大程度的简化,没有多余的功能部件,所有结构都服务于精准绘制椭圆这一核心功能,故障率低,操作门槛低,哪怕是没有经过专业绘图训练的操作人员,也能快速上手画出符合精度要求的标准椭圆。
