木工夹持作业用F型快速夹钳结构

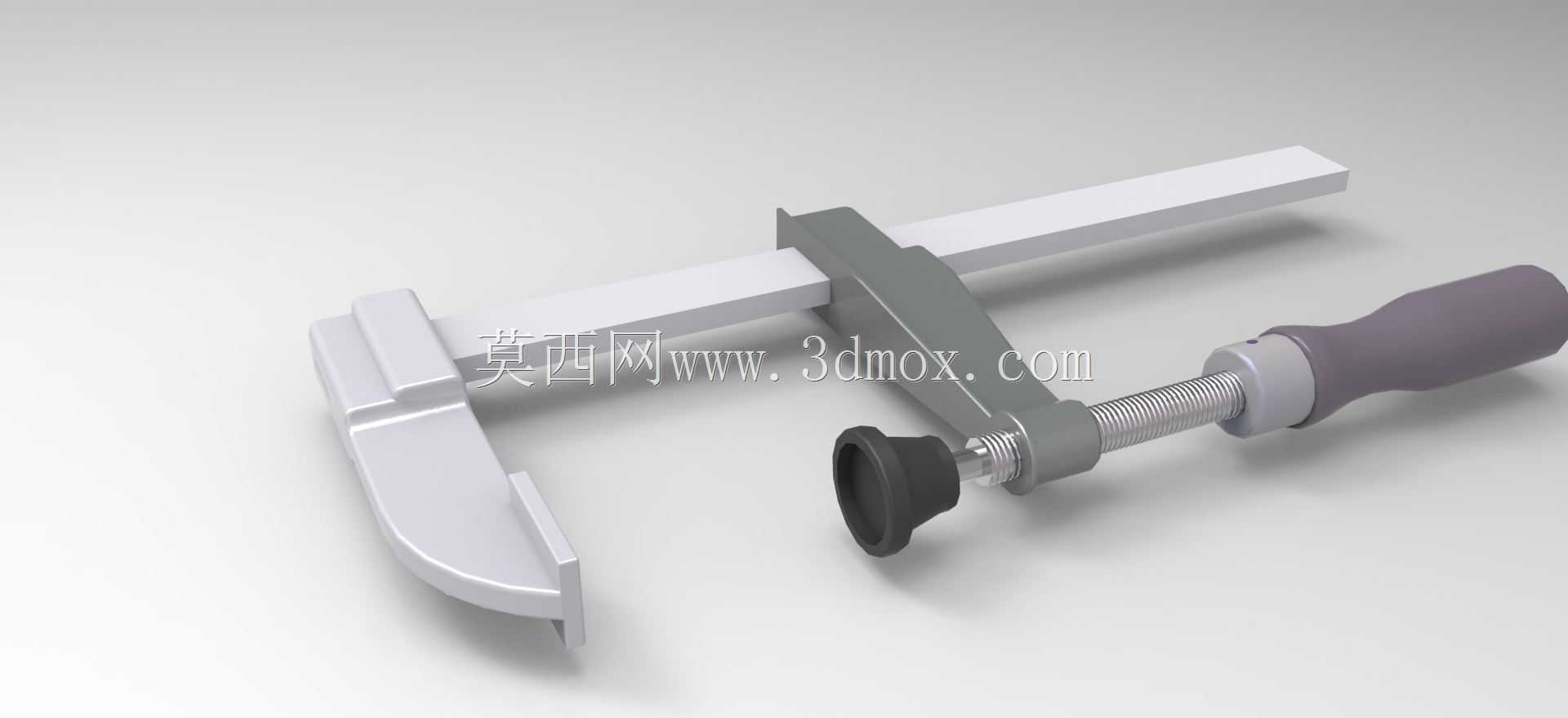

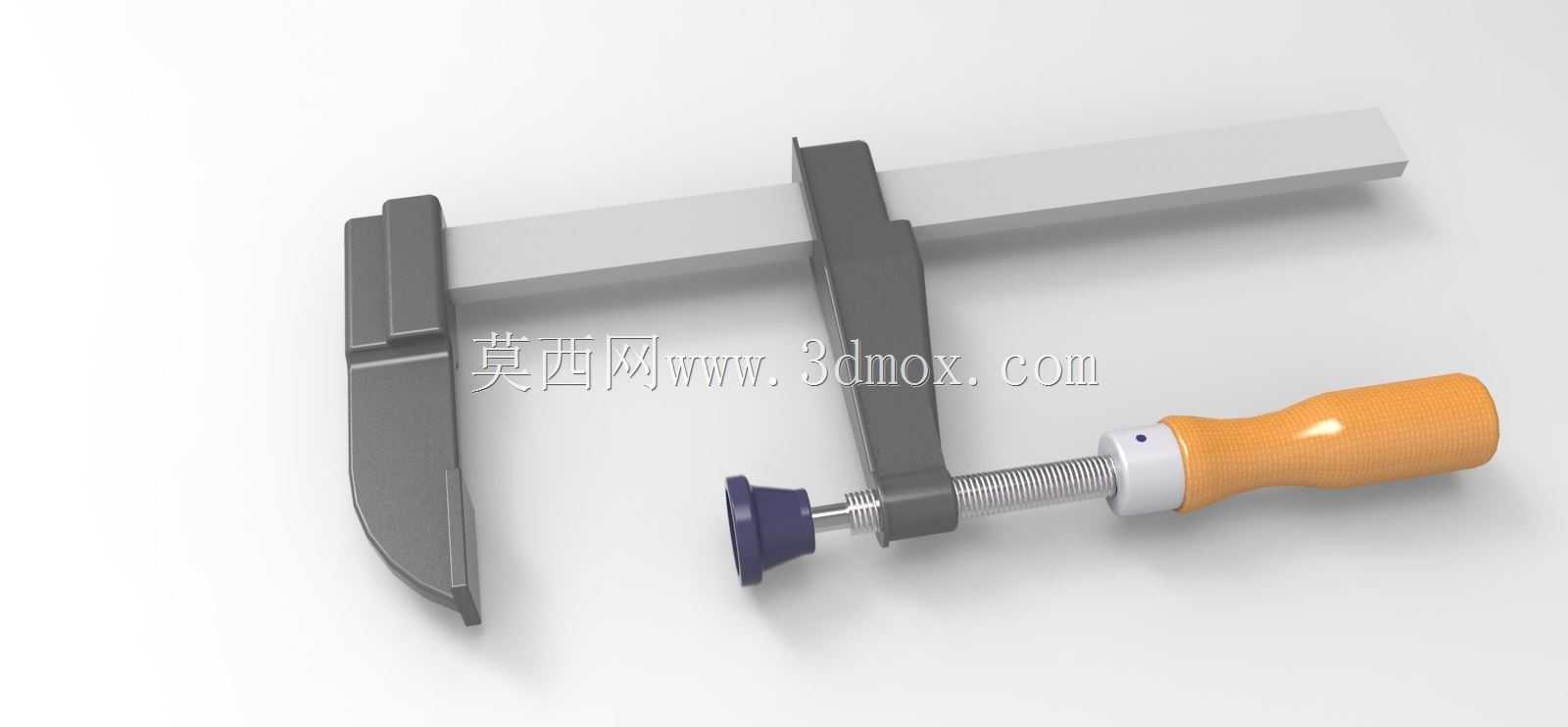

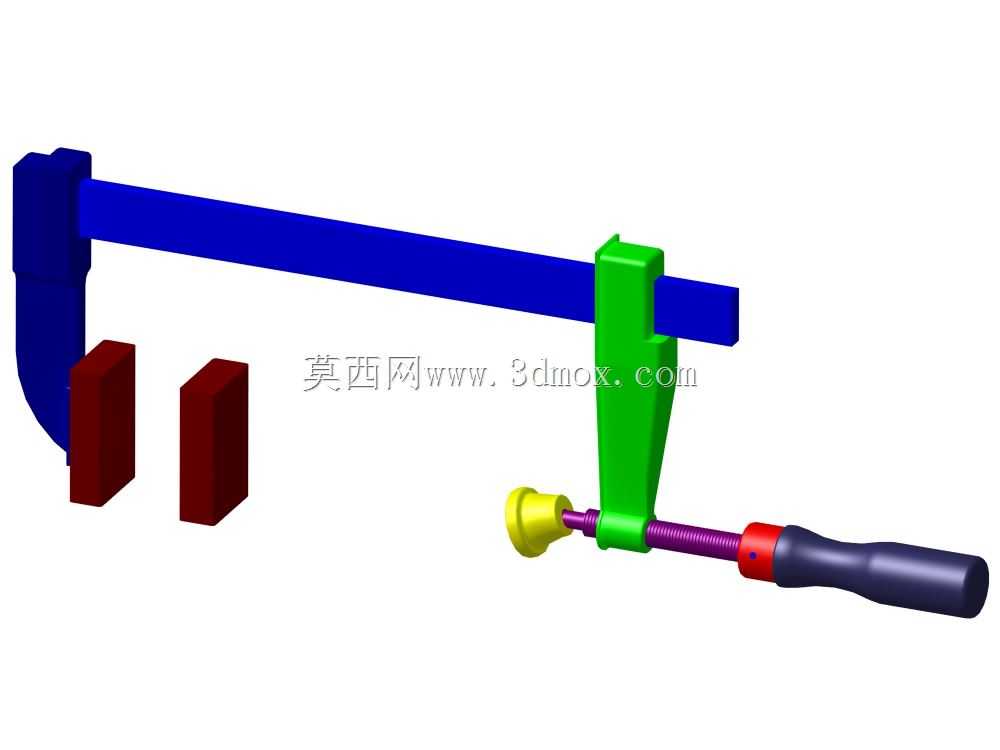

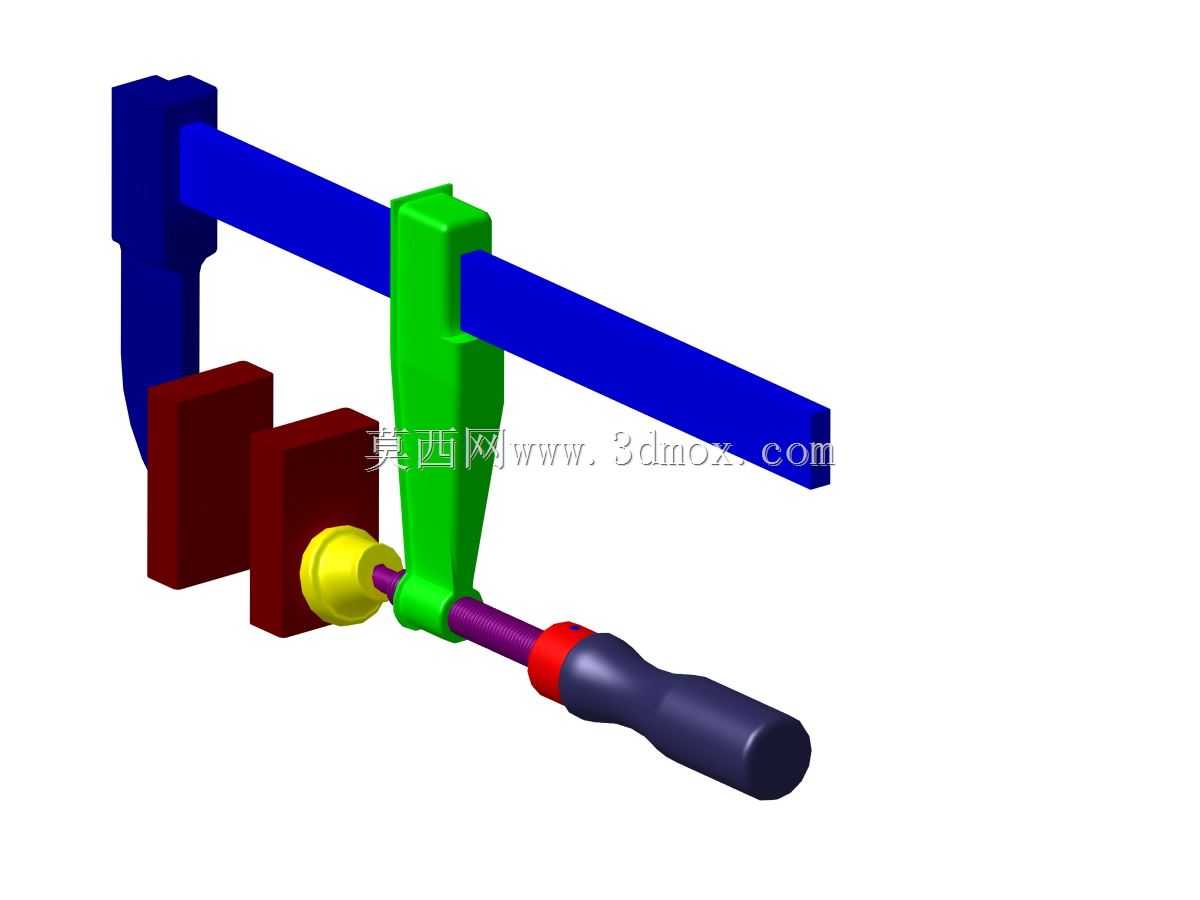

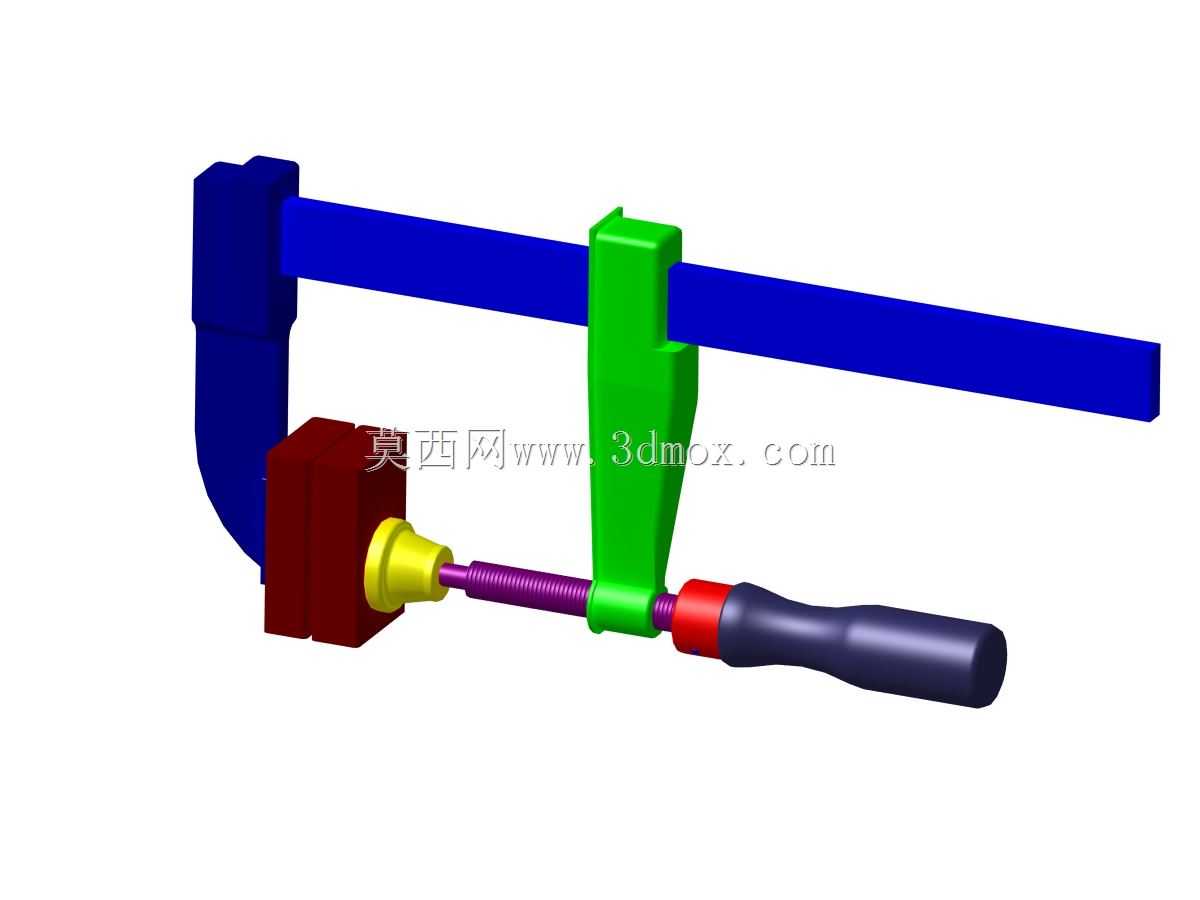

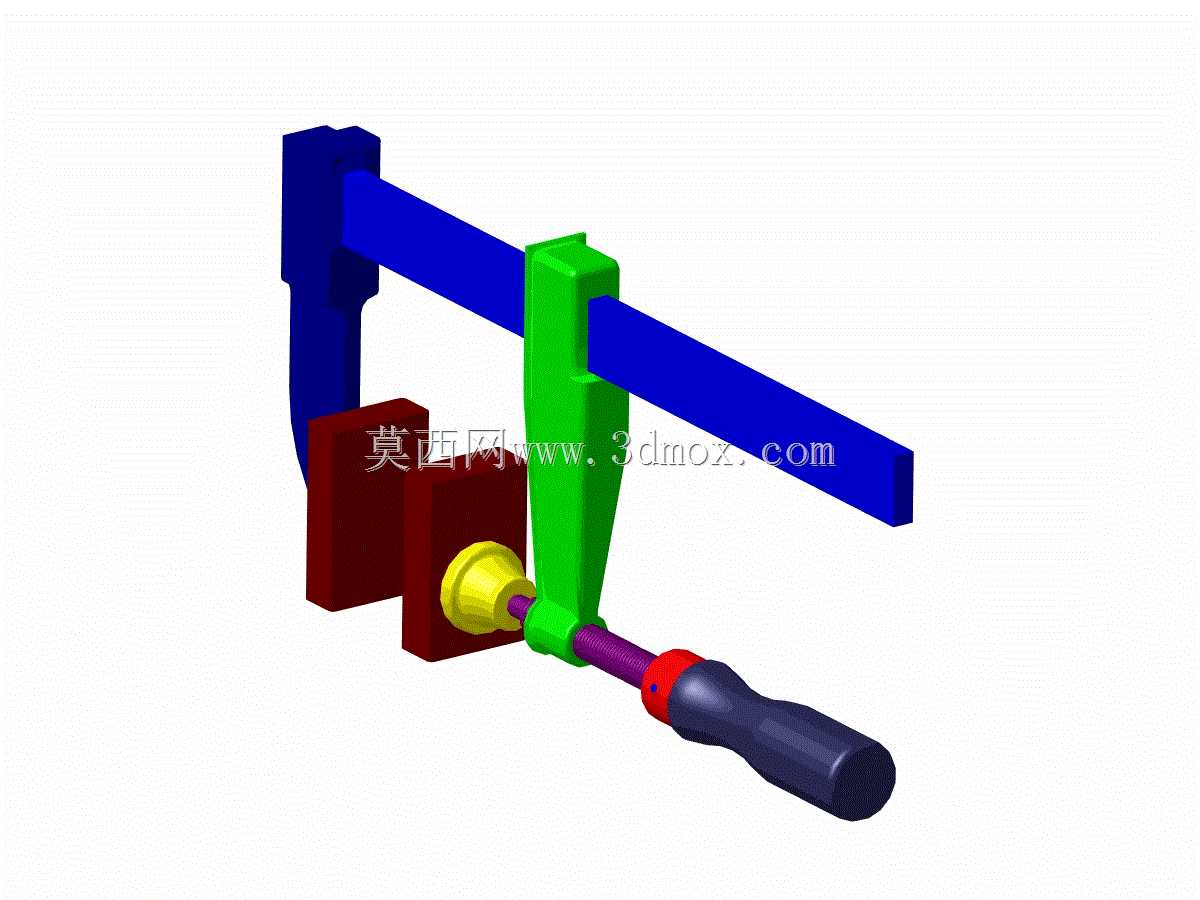

　　后续再通过旋拧手柄带动丝杆进给，让前端的压头贴合工件表面逐步施加夹紧力，这种快速调节+丝杆进给的组合结构，既兼顾了大开口范围的快速调整，又能保证丝杆施压时的夹持力稳定可控，不会出现夹持过程中钳身滑移松脱的问题。导向滑轨采用矩形截面结构，相比圆形导杆，它的抗扭性能更好，当夹持力存在偏心载荷的时候，比如木料拼接时两块板存在高度差，压头受力不在滑轨轴线上，矩形滑轨能更好地抵抗扭转力矩，避免钳身绕导杆转动导致夹持失效。前端的施压压头采用了大端面的柔性接触设计，压头端面接触面积比丝杆直径大出近两倍，能分散对工件表面的压应力，避免软质木材表面被压出凹痕，同时压头和丝杆端部采用活动铰接结构，夹持存在斜面的异形木料时，压头可以自适应偏转一定角度，这类F型夹钳是木工作业场景里出镜率极高的手动夹持工具，不管是实木拼板工序里的多件板材对齐压合、异形木料铣削加工时的工位固定，还是家具组装环节的部件粘接临时定位，都能看到它的使用场景，相比传统C型夹，它的开口调节范围更大，能适配不同厚度的加工物料，不用每次都大范围旋拧螺杆来调整初始开度，作业效率提升明显。从结构设计逻辑来看，整个夹钳分为固定钳头、滑动钳身、导向滑轨、丝杆传动副、施压压头、操作手柄几个核心部分，固定钳头和导向滑轨采用一体式刚性连接，保证大夹持力下的结构形变量控制在允许范围内，滑动钳身可以沿着滑轨快速滑移，调整到接近工件厚度的位置后，依靠钳身内部的自锁卡块卡在滑轨的防滑齿面上，承受初步的预紧力，

　　保证整个端面和工件表面完全贴合，不会出现线接触导致的压痕或者夹持打滑。操作手柄采用符合人体工学的曲面造型，握持区域做了防滑的弧度处理，手动旋拧的时候手掌受力均匀，就算施加较大的预紧力也不会出现硌手的问题，手柄和丝杆的连接位置做了防脱结构，长期使用不会出现手柄从丝杆上脱落的情况。从安装和使用的边界尺寸来看，这类夹钳的滑轨长度决定了最大开口尺寸，常规中型款的滑轨长度在300mm左右，最大开口距离可以达到250mm，钳身的整体高度在120mm左右，喉深也就是固定钳头受力面到滑轨内侧的距离在80mm左右，这个尺寸参数决定了它可以夹持距离工件边缘80mm以内的位置，满足大部分木工作业的夹持需求，当需要夹持更靠近工件中心的位置时，

　　就需要选用更大喉深的专用型号。在实际使用过程中，需要注意夹持力的施加范围，这类手动夹钳的额定夹持力一般在2000N左右，不要借助加力杆额外延长手柄来施加过大的夹紧力，不然会导致滑轨变形、丝杆螺纹滑牙或者钳身自锁结构失效，日常维护的时候，要定期清理滑轨表面的木屑和灰尘，在丝杆螺纹和滑动钳身的接触位置涂抹少量润滑脂，保证滑动调节和旋拧进给的顺畅度，长期不用的时候要在金属表面涂抹防锈油，避免车间潮湿环境导致金属部件锈蚀影响使用精度。和其他类型的木工夹具相比，这种F型夹钳的自重更轻，单人就可以单手操作完成快速定位和夹紧，在批量的木工加工作业里，一个操作工可以同时使用多把夹钳完成多个工位的工件固定，不需要额外的辅助工装，而且它的结构简单，

　　没有复杂的传动部件，后期维护成本极低，除了木工场景之外，在金属薄板粘接、五金件焊接定位、模型制作等需要临时夹持固定的作业场景里也能适配使用，只要夹持力在额定范围内，都可以稳定完成固定作业。设计这类夹钳的时候，要重点关注几个核心受力位置的强度校核，首先是固定钳头和滑轨的连接位置，这个位置是夹持作业时应力最集中的区域，要采用圆角过渡避免应力集中导致的断裂，其次是滑动钳身内部的自锁卡块，卡块的齿形角度要设计合理，保证承受夹持反力的时候能牢牢卡在滑轨的齿面上，不会出现退滑，还有丝杆的螺纹强度，要选用梯形螺纹来传递夹持力，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更顺畅，能承受更大的轴向力，长期使用也不容易出现滑牙问题。压头的铰接结构要留有合适的配合间隙，既要保证压头可以灵活偏转自适应工件表面，又不能间隙过大导致压头晃动影响夹持精度，手柄的材质一般选用硬质工程塑料或者实木，既保证足够的强度，又能起到绝缘和防滑的作用，在一些需要接触胶水或者涂料的作业场景里，手柄材质还要具备一定的耐腐蚀性，避免被有机溶剂腐蚀损坏。
