三星GALAXY Ace直板智能手机外观结构设计

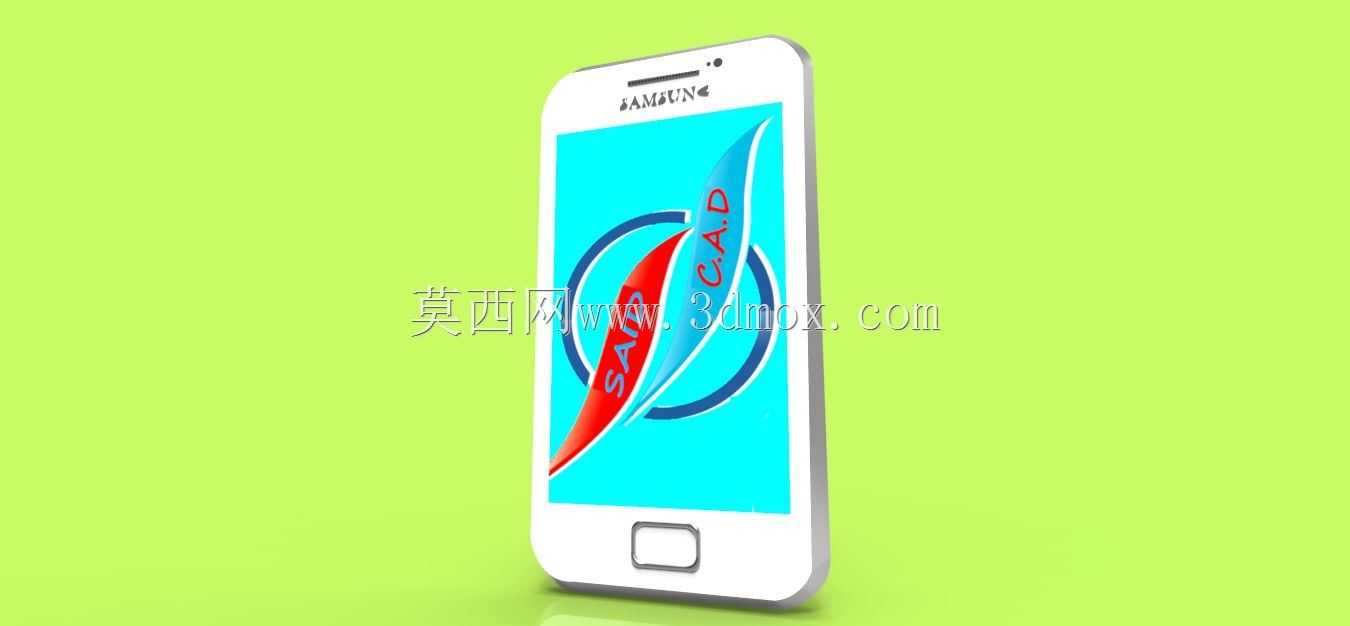

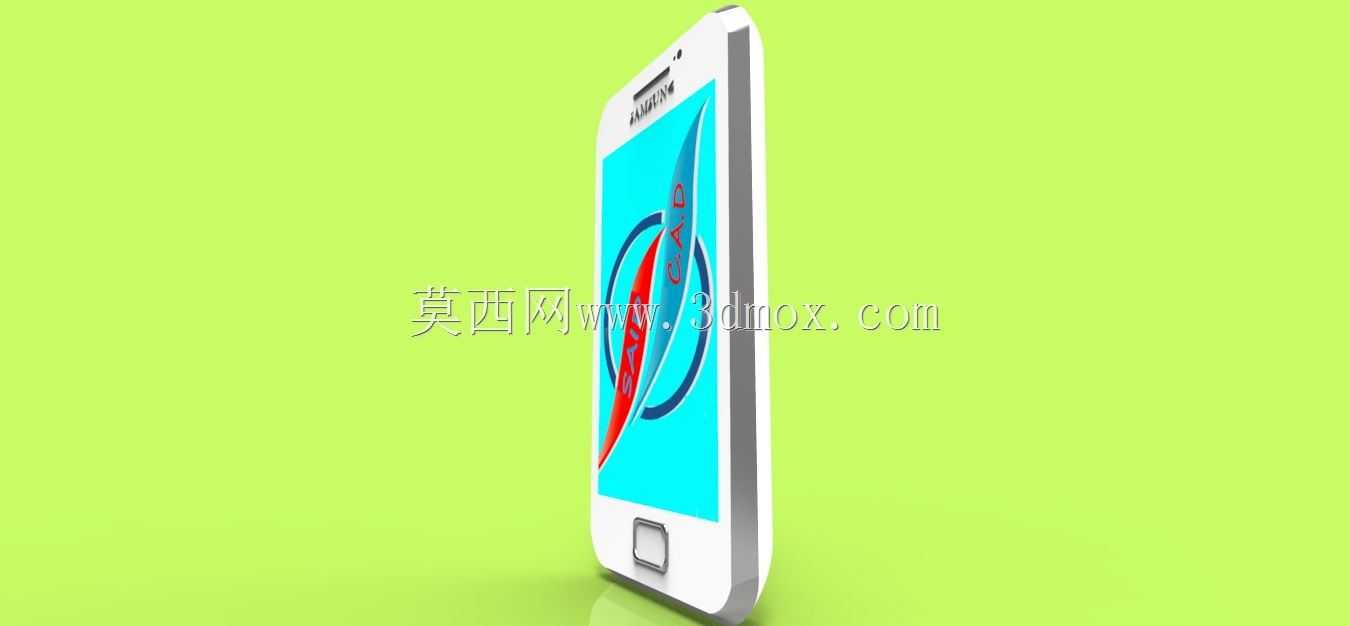

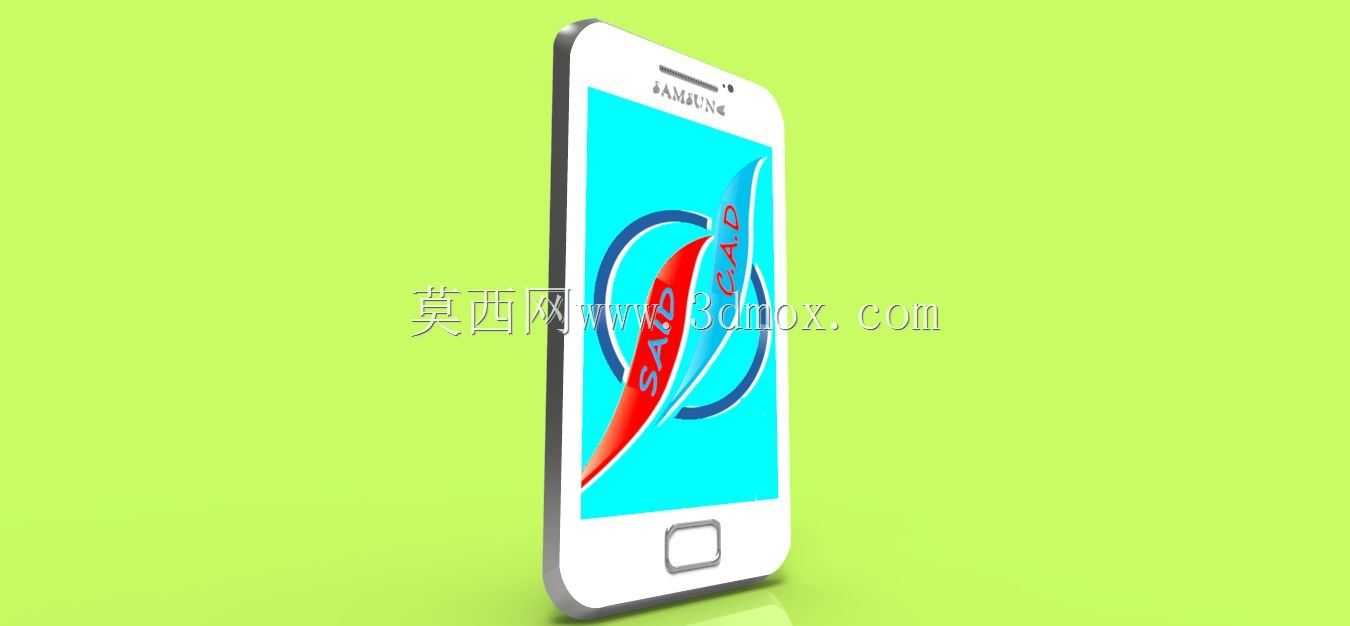

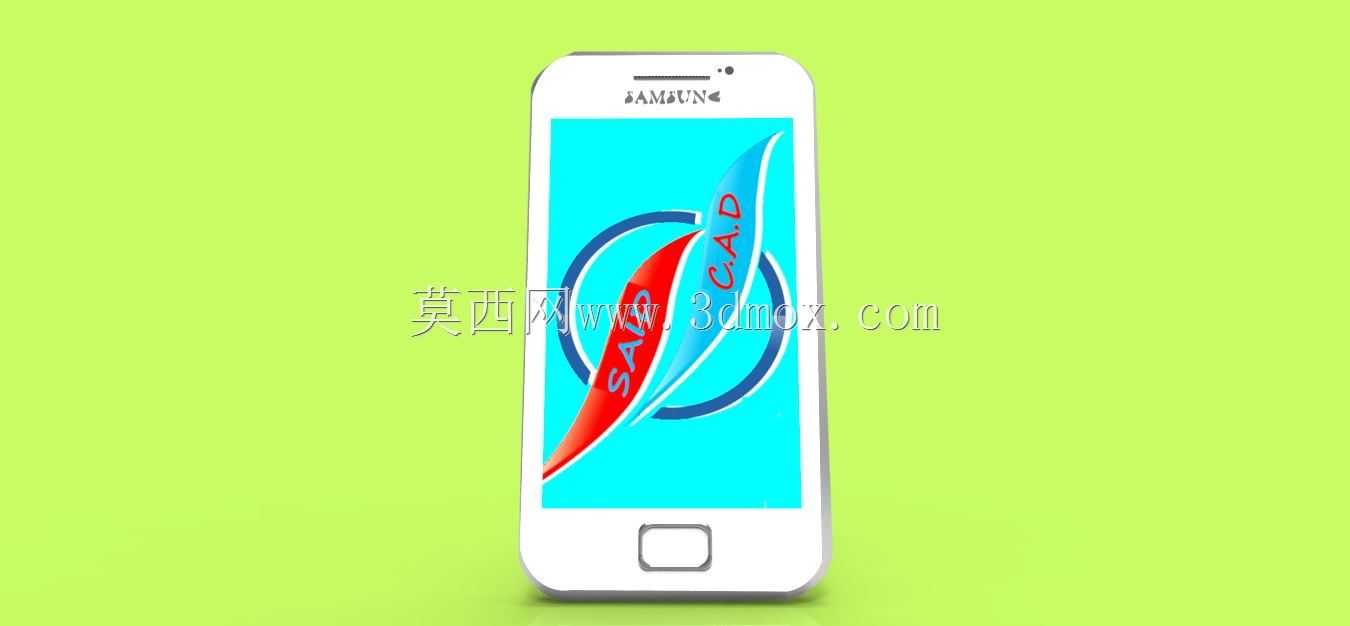

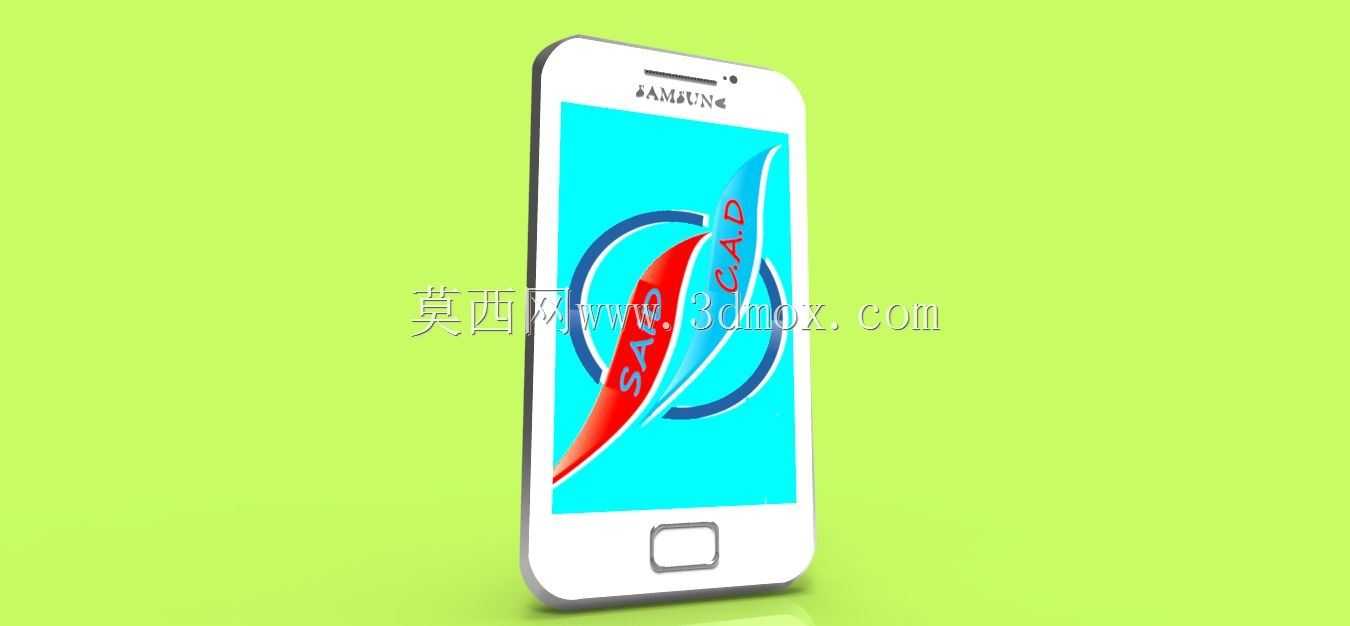

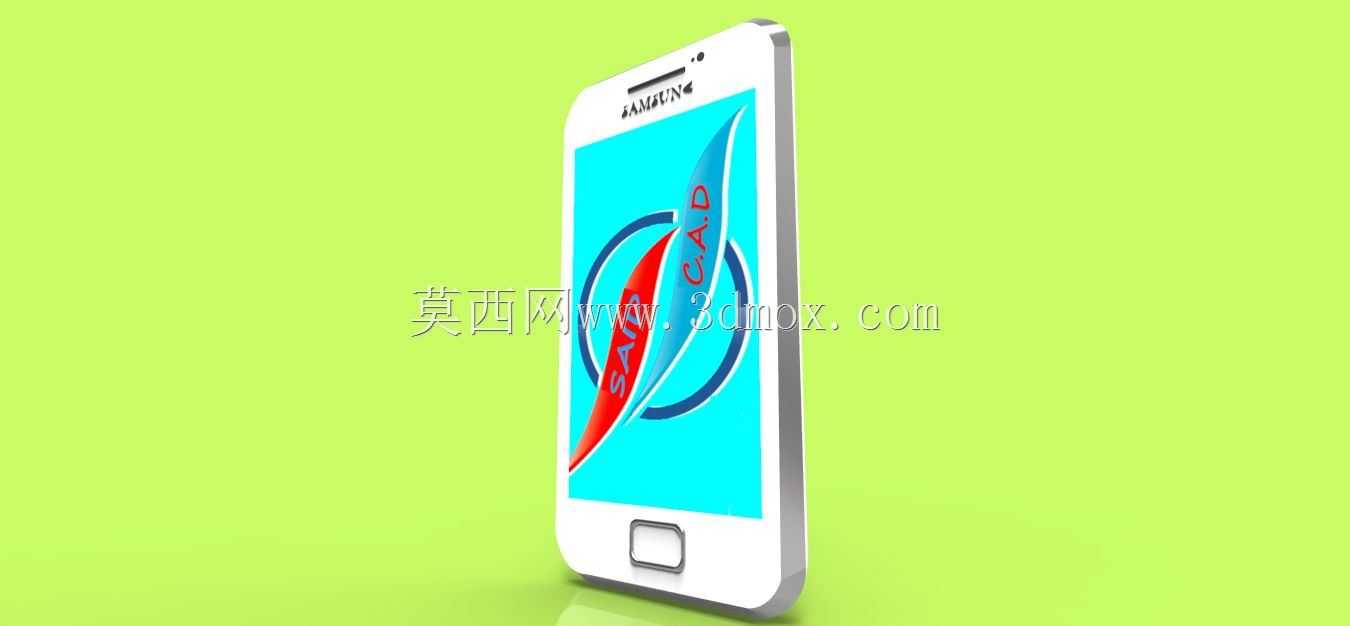

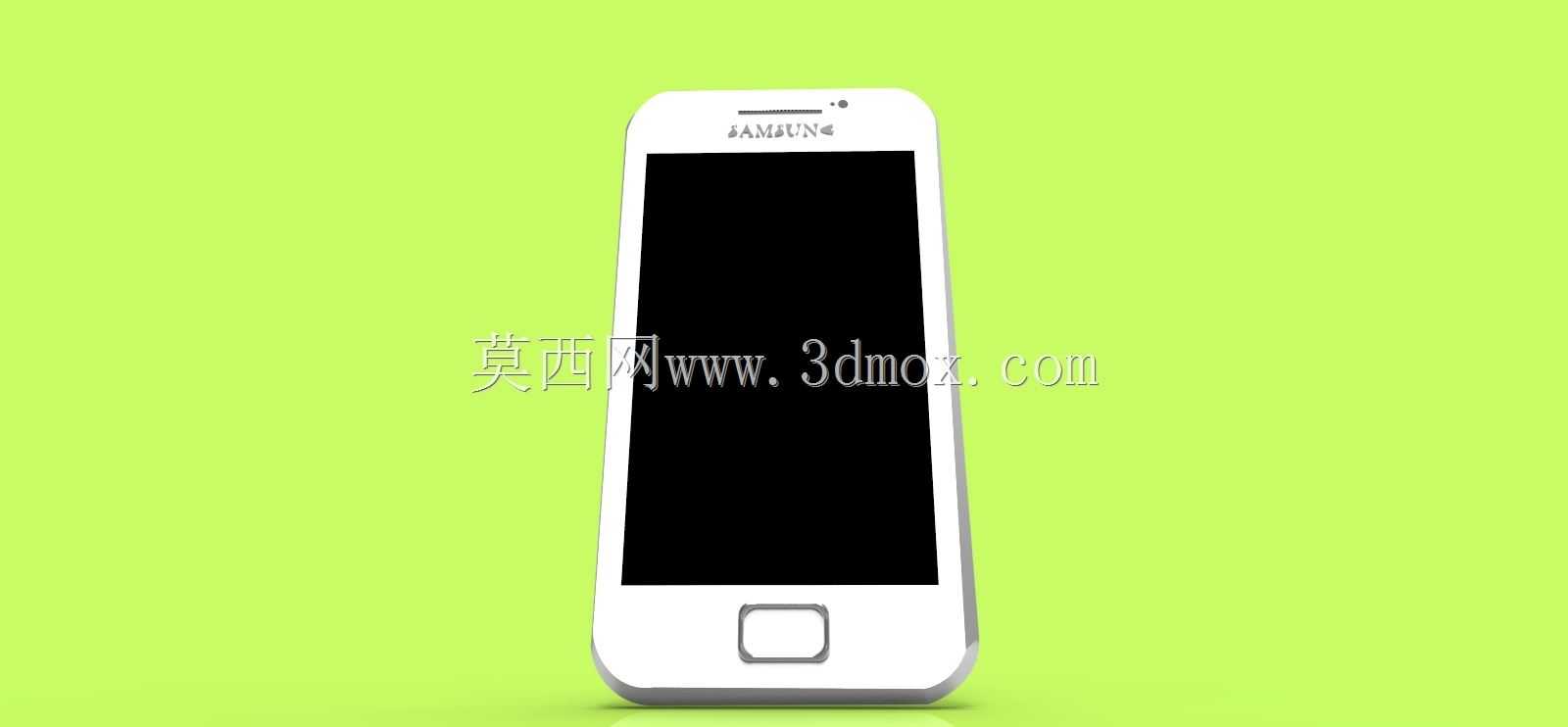

　　这款直板触控智能手机的结构设计，完全围绕单手握持操作的核心使用场景展开，整机采用经典的直板式造型，正面无实体全键盘布局，将绝大多数操作区域留给触控显示屏，符合移动通讯终端便携化、触控化的设计趋势。从结构边界来看，整机轮廓做了大弧度圆角过渡，所有棱边均做了R角处理，避免握持时硌手，同时能降低跌落时的应力集中，减少外壳碎裂风险。正面区域从上至下依次排布听筒开槽、前置感应元件窗口、触控显示屏、唯一的实体方形Home按键，按键凸起高度控制在0.8mm左右，既保证按压时的清晰反馈，又不会因为凸起过高导致口袋内误触。听筒区域的开槽采用窄缝式设计，内部做了防尘网安装位的预留，可直接粘贴尼龙防尘网，阻挡日常使用中的灰尘、汗液进入机身内部。

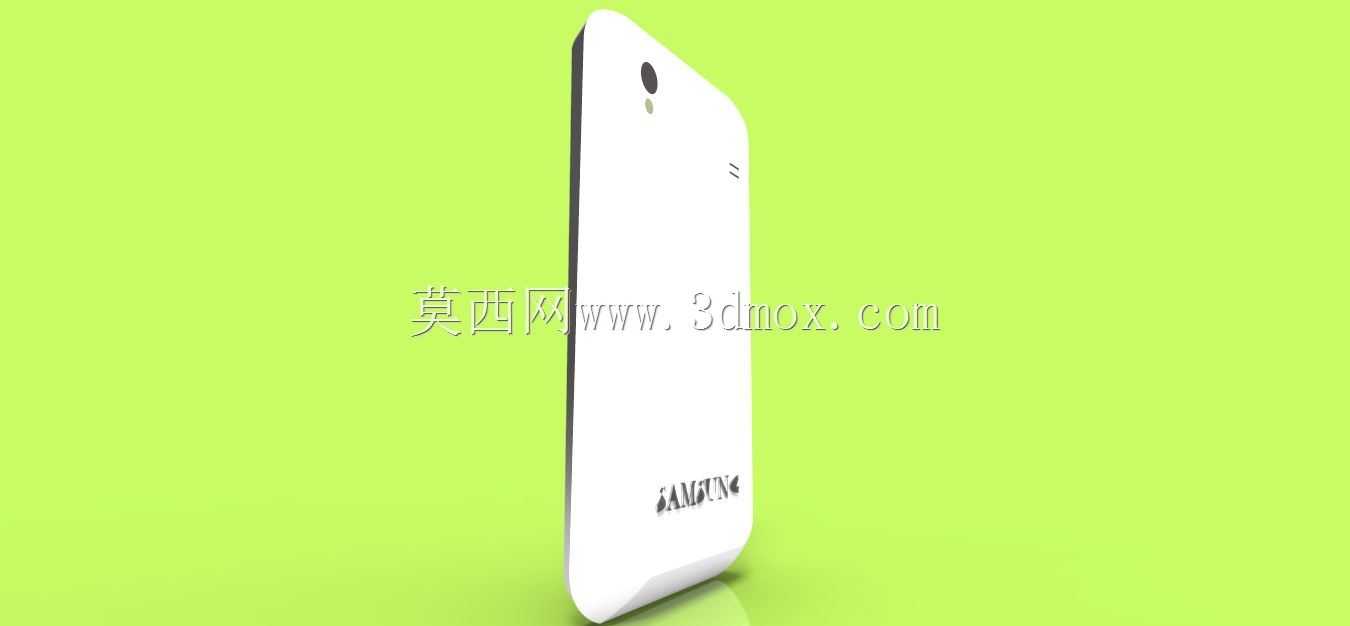

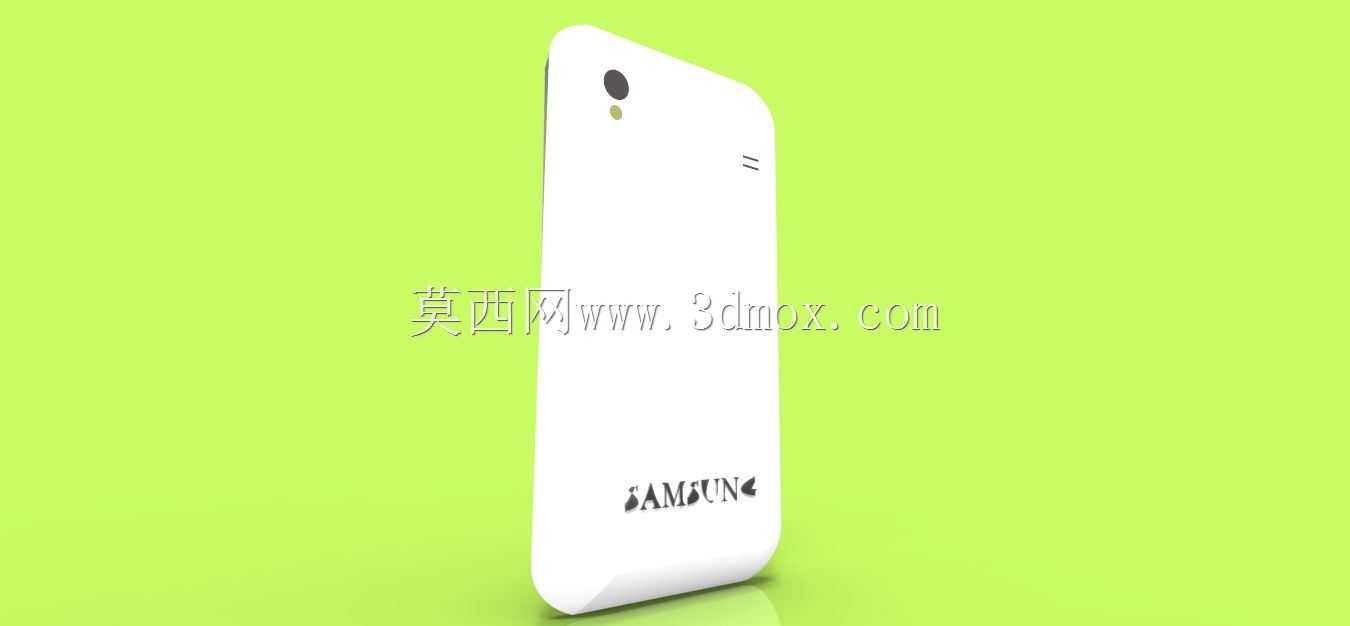

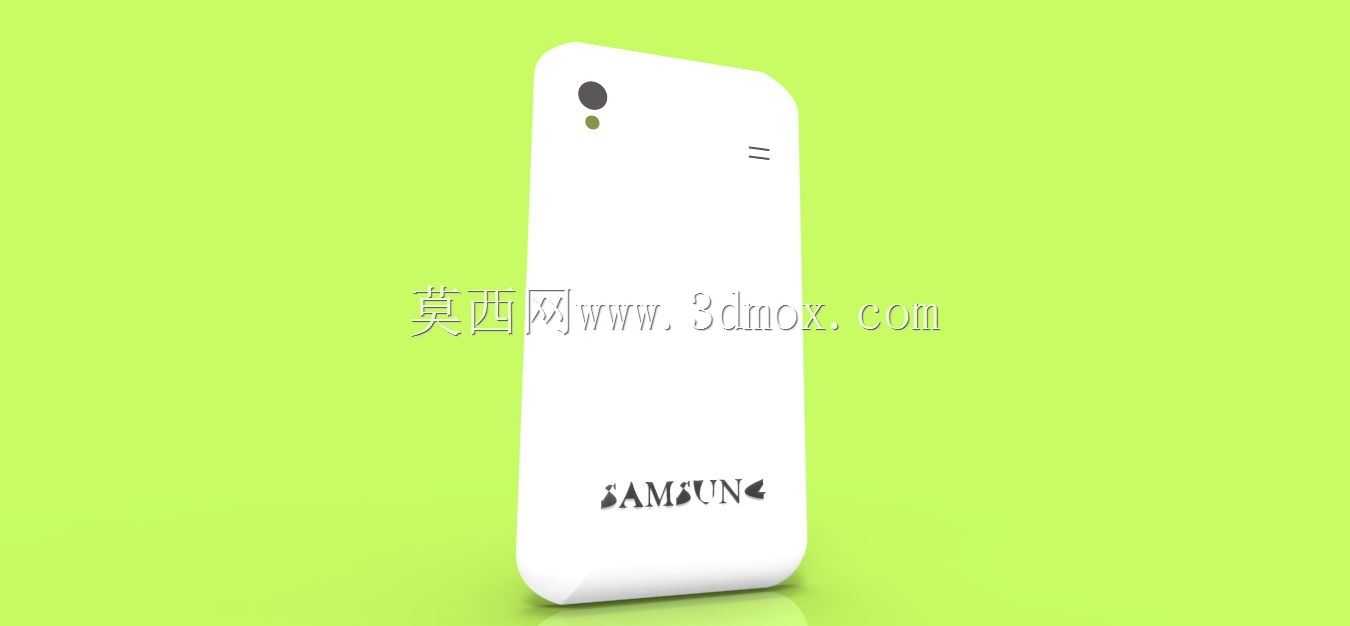

　　显示屏区域采用下沉式安装台阶，屏幕装配后与正面外壳表面保持齐平，边缘预留0.3mm的点胶槽，可通过点胶工艺实现屏幕与前壳的密封粘接，兼顾固定强度与基础的防泼溅能力。底部的实体Home按键采用悬臂式结构设计，按键周边预留均匀的装配间隙，避免按压时出现卡滞，按键下方对应锅仔片的触发位置做了凸点设计，保证按压行程一致，触发力度均匀。机身背部采用一体化弧面后盖设计，弧度完全贴合手掌自然弯曲的形态，握持时受力均匀，长时间持握也不会产生明显的压痕。后盖与中框的配合采用卡扣式结构，沿中框内侧均匀分布12处卡扣位，装配时卡扣与中框卡槽的过盈量控制在0.15mm，既保证后盖装配后无松动、无异响，又能方便用户拆卸更换电池、SIM卡。

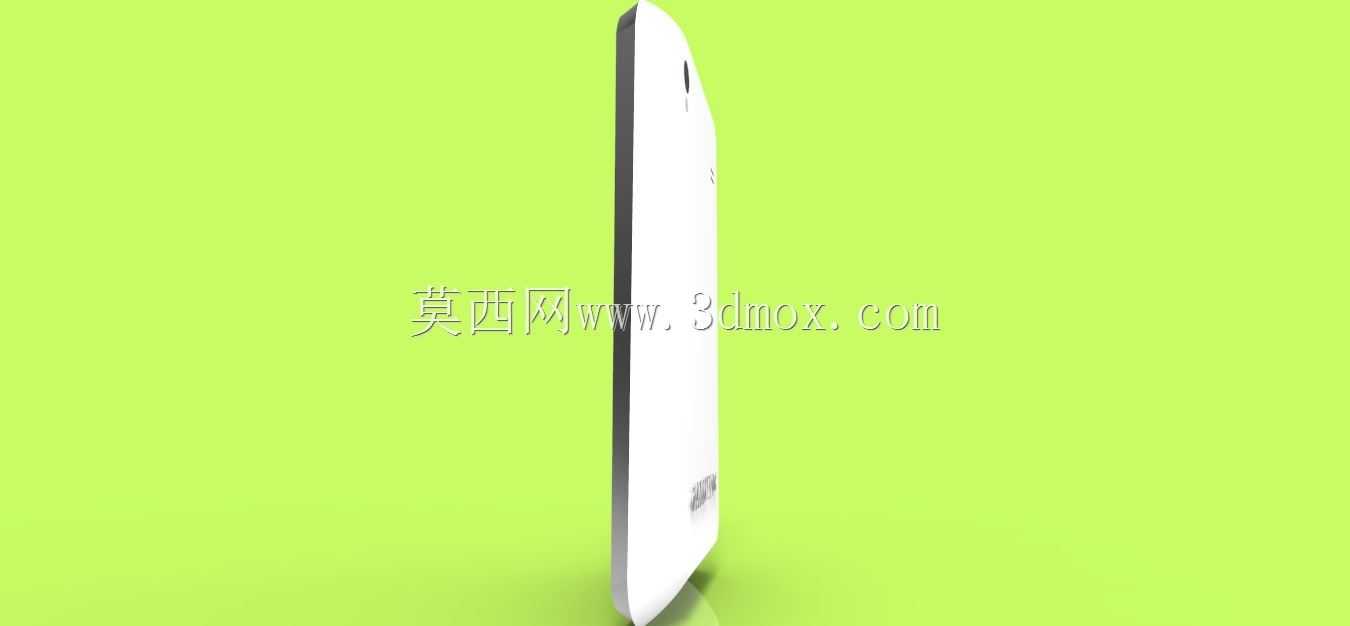

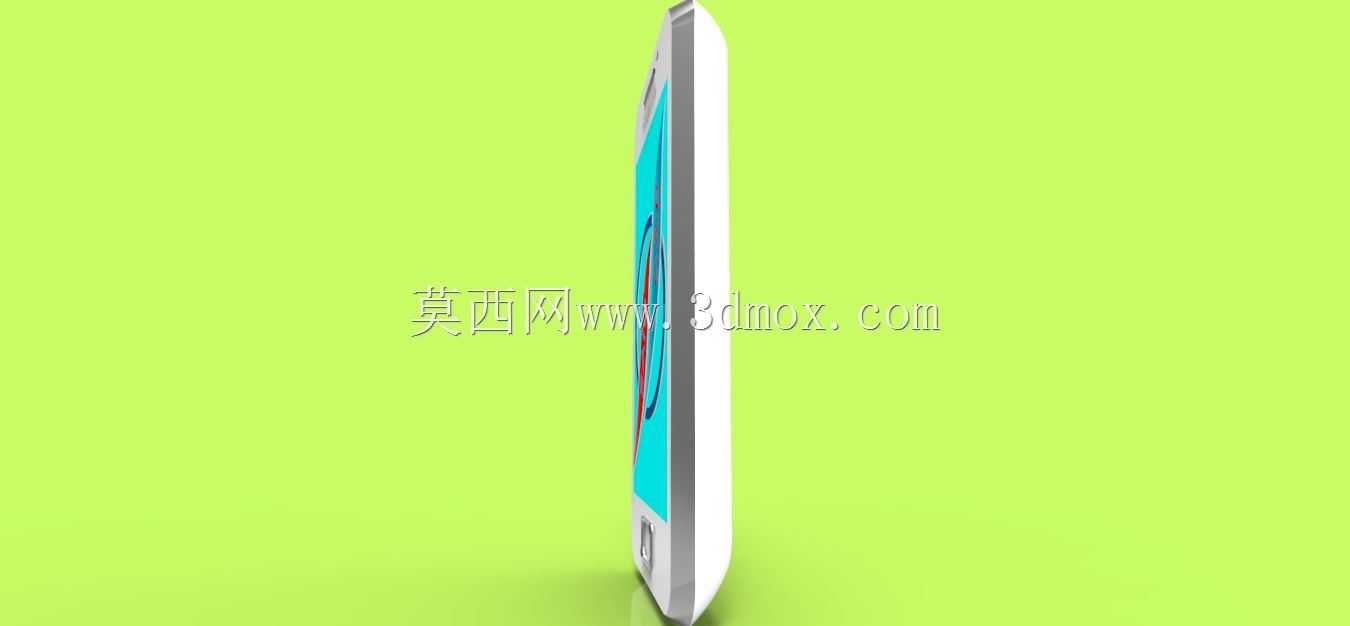

　　机身侧面的按键布局充分考虑右手单手握持的操作习惯，音量键、电源键均设置在拇指可轻松触及的区域，按键表面做了细微的防滑纹理，盲操作时也能快速区分按键功能。从内部结构设计来看，整机内部空间做了紧凑化排布，上层区域预留主板安装位，中层为电池仓，下层设置扬声器、振动马达、USB接口的安装空间，所有元器件的安装位均做了定位柱与螺丝柱预留，主板装配时可通过定位柱实现快速定位，螺丝柱的高度统一控制，避免锁附螺丝时出现主板变形的问题。电池仓的尺寸严格匹配对应型号电池的外形公差，仓壁设置3处限位筋，电池装入后无窜动空间，同时电池触点位置做了防反插设计，反向安装电池时无法完全推入，避免接反电路损坏元器件。USB接口位置做了防尘塞的安装预留，

　　日常使用时可通过防尘塞封堵接口，减少灰尘进入接口导致的接触不良问题。扬声器出声孔采用阵列式小圆孔设计，开孔总面积满足扬声器出声的声学要求，同时孔位内侧预留防尘网粘贴位，避免灰尘进入扬声器腔体影响音质。在结构强度设计上，中框采用ABS+PC混合材质，壁厚控制在1.2mm，在螺丝柱、卡扣位等受力位置做了局部加厚与加强筋设计，加强筋厚度0.6mm，既保证整体结构强度，又能控制整机重量，符合便携设备的轻量化要求。屏幕周边的中框区域做了0.2mm的高出屏幕设计，当手机正面朝下跌落时，中框先接触接触面，避免屏幕直接受力碎裂。整机的装配公差控制在±0.1mm范围内，所有配合面的间隙均匀，外观面无明显的合模线、缩水痕等注塑缺陷，满足消费电子产品的外观品质要求。这款设计充分平衡了便携性、操作便利性与结构可靠性，完全满足日常移动通讯、手持操作的使用需求，可作为直板智能手机结构设计的参考案例，也可用于消费电子结构教学、外观验证等场景。
