圆柱面斜向缠绕导线结构练习件

　　这类圆柱面斜向缠绕的导线结构，在工业场景里的应用覆盖范围很广，从电磁线圈绕制、柔性线缆防护套到特种传动的柔性缠绕构件，都能见到类似的排布逻辑。做这类结构设计的时候，最先要明确的是安装边界的约束——整个构件的核心是圆柱形心轴，所有导线的缠绕路径都不能脱离心轴的圆柱面基准，缠绕完成后的外轮廓要保持规整的圆柱面形态，不能出现局部凸起导致后续装配干涉，比如用在电磁线圈场景时，外轮廓的圆度偏差会直接影响后续硅钢片叠装或者外壳装配的间隙控制，要是用在柔性防护套场景，外轮廓的规整度会决定护套往复运动时和外围构件的摩擦均匀性，避免局部磨损过快。

　　设计这类结构的核心难点在于导线路径的连续性，很多新手做缠绕结构的时候习惯用普通3D草图直接绘制空间样条，很容易出现路径和圆柱面贴合度不足的问题，扫掠出来的实体要么局部嵌入芯轴内部，要么和芯轴表面留了不合理的间隙，后续做装配或者仿真的时候都会出问题。实际建模过程中，依托圆柱面直接生成面上样条线的方式，能从根源上保证路径全程和基准面贴合，每一段导线的曲率变化都是连续的，不会出现突兀的折角，扫掠出来的实体表面顺滑，相邻导线之间的间隙可以做到均匀一致。

　　从功能特性来看，这种斜向等距缠绕的结构，相邻导线之间的螺旋升角保持恒定，导线之间不会出现交叉堆叠的情况，不管是用来做导电的线圈绕组，还是做承载的柔性缠绕构件，受力或者导电的性能都能保持均匀。比如做线圈使用时，等距排布的导线能保证每一圈的电感量偏差控制在极小范围内，不会因为局部导线堆叠出现磁场分布不均的问题；如果是做柔性传动的缠绕构件，均匀的间隙能保证构件弯曲变形时每一段导线的受力一致，不会出现局部应力集中导致的断裂失效。

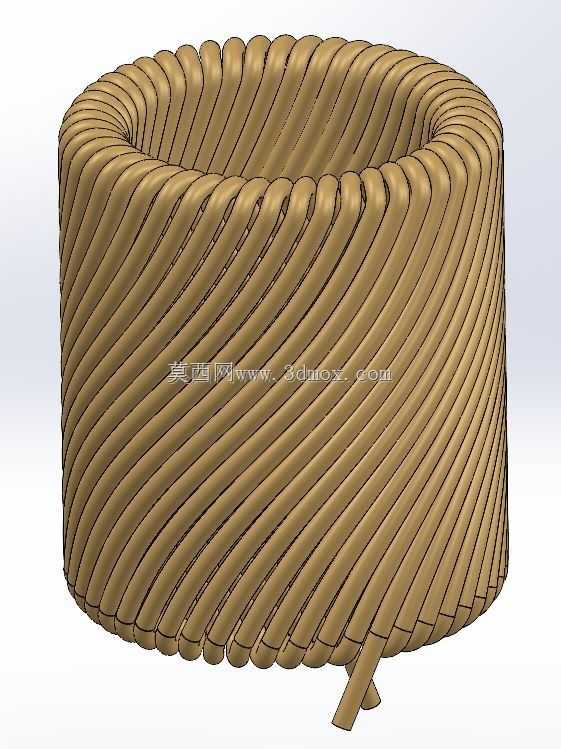

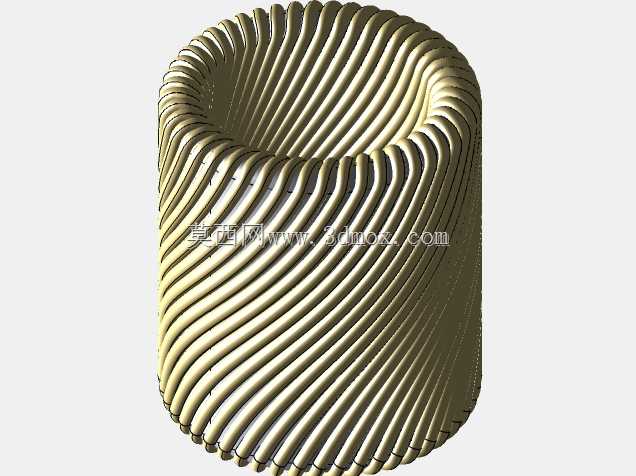

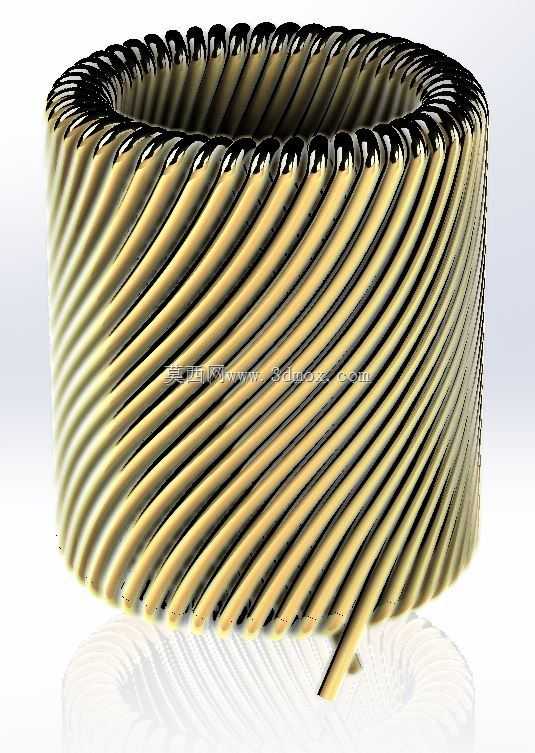

　　实际设计时还要考虑端部的收尾处理，图里的结构端部导线是平滑收在心轴端面边缘的，没有突出的端头，这一点在实际生产里很重要，要是端部导线突出，安装的时候很容易剐蹭外围零件，甚至在设备运行过程中因为剐蹭导致导线绝缘层破损或者构件变形。缠绕的螺距参数要根据实际使用场景调整，做电磁线圈的时候螺距要根据导线线径、设计的电感量来计算，保证导线之间刚好留够绝缘层的间隙，不会出现击穿风险；做防护套的时候螺距要根据护套需要的弯曲半径调整，螺距太大的话护套弯曲时会出现缝隙，失去防护作用，螺距太小的话护套的柔性不足，无法适配小半径的往复运动。

　　另外要注意的是，这类缠绕结构的芯轴和导线之间的配合关系，设计时要明确导线是和芯轴固连还是可以相对滑动，要是固连的结构，扫掠的时候要保证导线和芯轴的接触面完全贴合，后续做有限元分析的时候才能正确设置绑定约束；要是需要相对滑动的结构，导线和芯轴之间要预留合理的间隙，间隙值要根据使用的材料热膨胀系数、加工精度来确定，避免温度变化的时候出现卡滞。很多工程人员做这类结构的时候容易忽略安装基准的问题，整个缠绕构件的安装基准是芯轴的内孔或者两端的轴颈，建模的时候要保证缠绕的螺旋路径和芯轴的回转基准同轴，不然整个构件装到设备上之后会出现动平衡超差的问题，高速运转的时候会产生明显的振动，影响设备整体的运行稳定性。

　　从建模练习的角度来说，这类结构能很好地训练面上样条线和扫掠特征的配合使用技巧，掌握了这种路径生成逻辑之后，再做更复杂的变螺距缠绕、多根导线分层缠绕、异形基面缠绕的结构时，就能快速理清建模思路，避免出现路径不贴合、特征生成失败的问题。实际生产中这类结构的加工，不管是用绕线机实际绕制导线，还是用机加工方式做一体化的缠绕形态构件，都需要精准的三维模型作为路径依据，模型里的螺旋升角、螺距、导线直径参数都要和加工工艺匹配，比如绕线的时候导线的张力会导致导线出现微小的拉伸变形，建模的时候可以根据工艺经验提前对路径做微量补偿，保证绕制完成后的成品尺寸符合设计要求。
