90安培2千瓦Mosfet无刷直流电机控制器

　　这款无刷直流电机控制器主要适配额定功率2千瓦、持续工作电流90安培的低压无刷直流电机，在低速电动代步车、小型工业输送线驱动单元、便携式户外动力设备、小型无人地面载具等场景中作为核心驱动控制部件使用，负责完成电机的换相逻辑控制、转速调节、运行状态保护等核心功能，替代传统有刷电机驱动方案中碳刷接触换向的结构，大幅降低驱动系统的日常维护频次，提升长时间连续运行的可靠性。

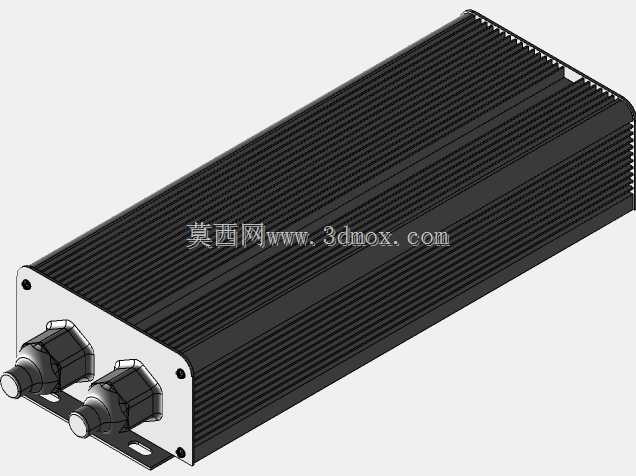

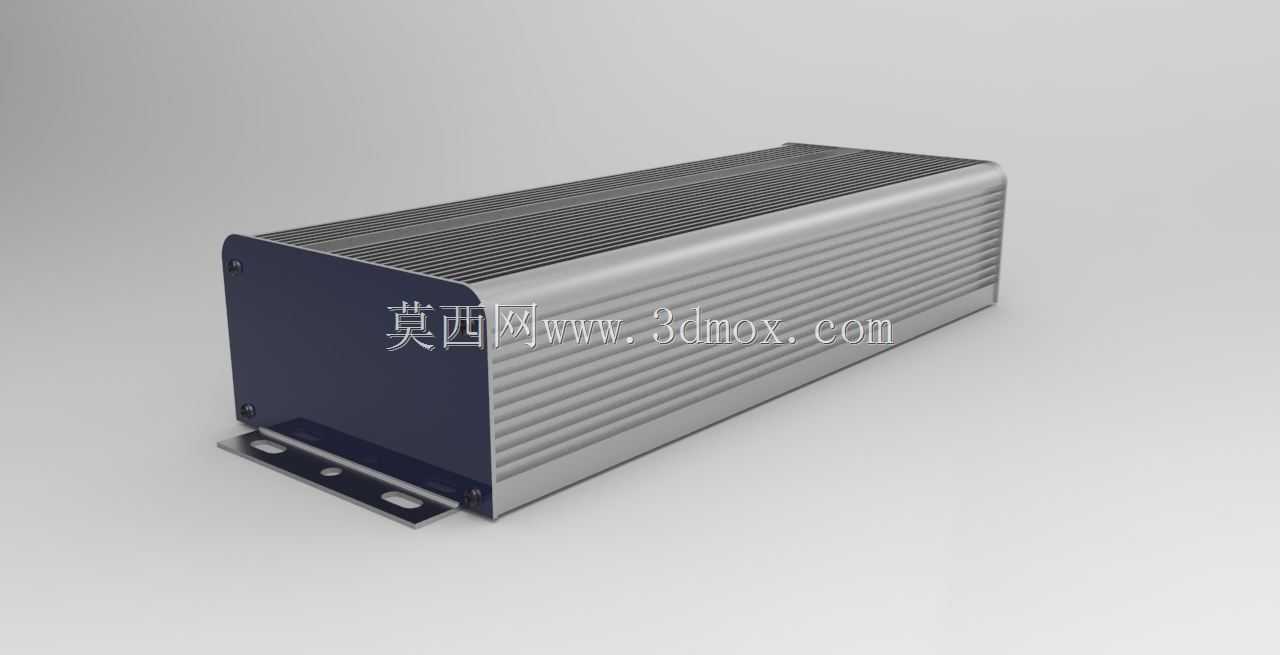

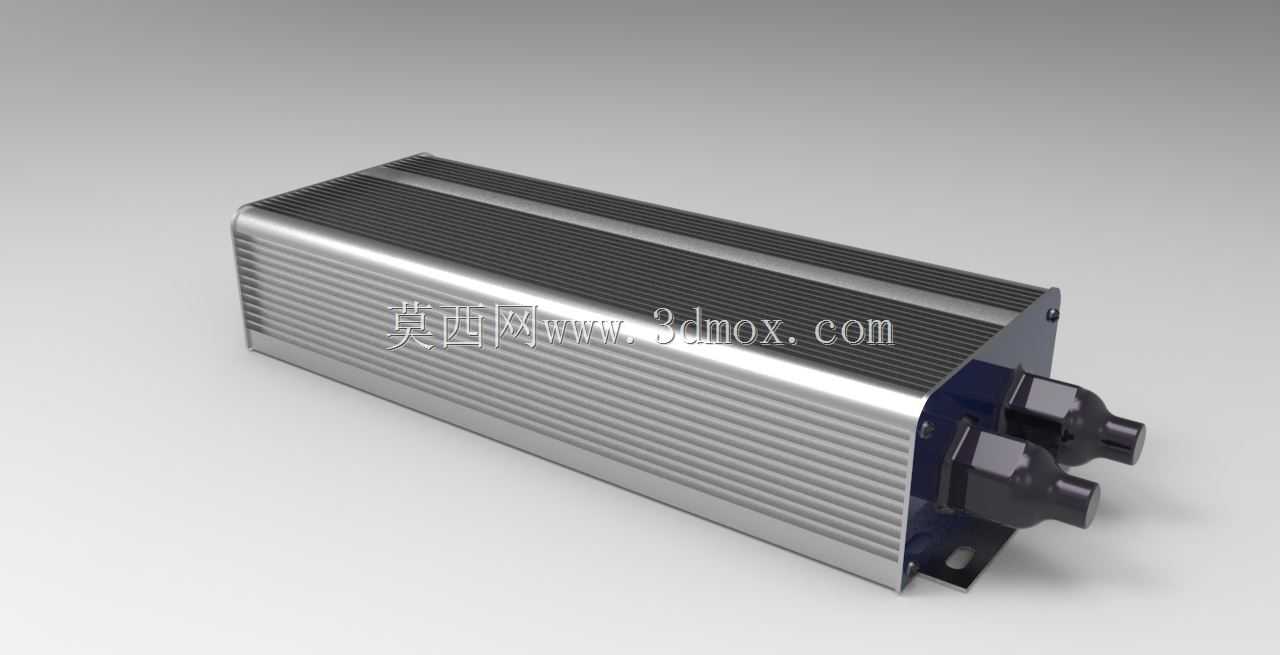

　　从结构设计来看，控制器外壳采用拉伸铝型材一体成型工艺，壳体表面布满平行排布的散热鳍片，鳍片的高度、间距经过热仿真校核，在自然对流散热条件下即可满足满功率运行时Mosfet功率管的散热需求，无需额外加装强制风冷风扇，既减少了易损部件数量，也降低了运行过程中的风噪与粉尘侵入风险。壳体两端采用端板密封结构，输出端预留两个防水航空插头安装位，分别对应电机三相动力输出与控制信号、电源输入接口，安装法兰边设置在壳体端部的固定支耳上，支耳上开有两个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低配套机架的加工精度要求。

　　内部电路布局上，功率级与控制级做了分区隔离设计，Mosfet功率管直接通过导热绝缘垫贴合在铝壳内壁，缩短热传导路径，降低功率器件到散热壳体的热阻；控制板集成了电流采样、位置信号采集、PWM信号生成、过流过压过热保护等功能电路，Mosfet器件的选型匹配90安培持续电流的载流要求，栅极驱动回路做了阻抗匹配优化，减少开关过程中的尖峰电压与振荡问题，提升功率器件的工作寿命。控制器的换相逻辑支持无位置传感器方案与霍尔位置传感器方案适配，可根据配套电机的配置灵活调整参数，转速调节范围覆盖常用的低速大扭矩到高速恒功率区间，满足不同负载特性的驱动需求。

　　在安装边界方面，控制器整体为长条形长方体结构，长度方向尺寸适配多数小型电动设备的安装空间预留，宽度与高度方向控制在紧凑范围内，可直接安装在设备机架的侧面或者底部平面，安装时仅需保证壳体散热鳍片的通风方向与设备运行时的自然气流方向一致，即可获得最优的散热效果。接线端的插头采用防呆设计，避免安装过程中出现插反错接的问题，壳体的密封结构可应对日常使用中的溅水、粉尘环境，适配户外作业设备的使用工况。

　　实际选型应用中，这款控制器可直接匹配对应参数的外转子、内转子无刷直流电机，无需额外加装散热附件即可在额定负载下长时间连续运行，内置的保护功能可在过流、过温、堵转等异常工况下快速切断输出，避免功率器件与电机绕组因异常工况烧毁。结构建模过程中，铝型材壳体的散热鳍片做了等距阵列特征处理，端板的安装支耳、插头安装位的尺寸均按照常用工业连接器的标准尺寸预留，内部电路板的安装柱位置与功率器件的排布空间做了干涉检查，确保实际生产装配时各部件不会出现装配冲突，外部安装孔的位置公差按照通用钣金机架的加工精度设定，降低配套安装的适配难度。
