液压支撑用梅卡尼减振承载结构件

　　在工业液压系统的管路布设、动力单元安装以及重载设备的工位布局场景中，这类支撑结构件承担着核心的载荷传递与振动隔离作用，区别于普通刚性支撑座，它通过内部的弹性阻尼结构，能够将液压设备运行时产生的高频脉动、管路冲击振动进行有效衰减，避免振动沿着安装基座传递到周边精密设备或者厂房结构上，同时也能抵消外部振动对液压单元运行精度的干扰。从实际使用场景来看，这类构件常被应用在液压站的泵组安装底座、液压执行元件的端部支撑、移动液压设备的隔振固定位，尤其是在工程机械、冶金设备的液压系统中，既要承受持续的静载荷，还要应对设备启停、负载突变带来的瞬时冲击，对支撑件的结构强度和阻尼性能都有较高要求。

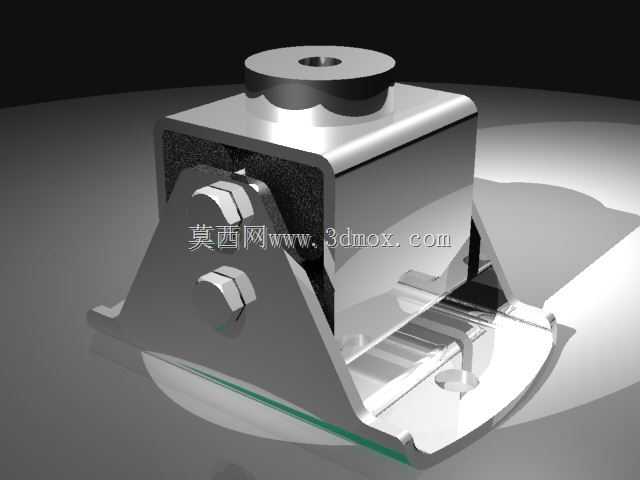

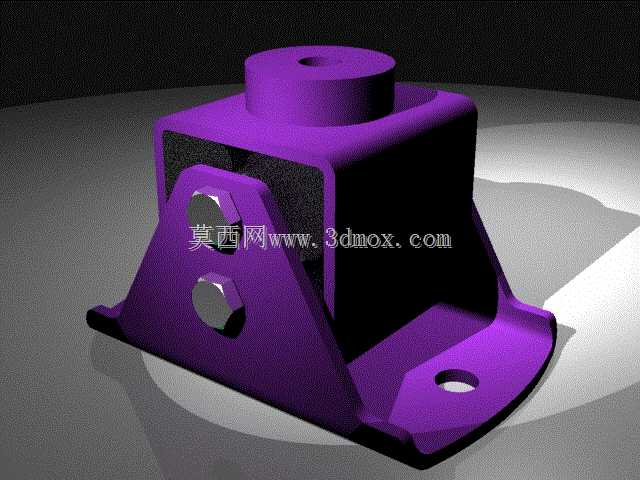

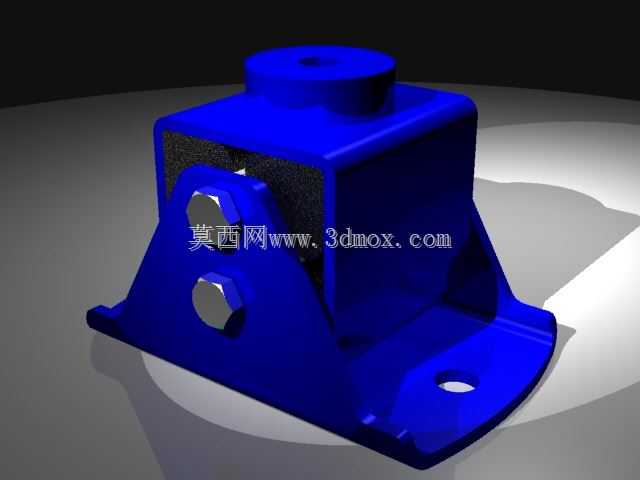

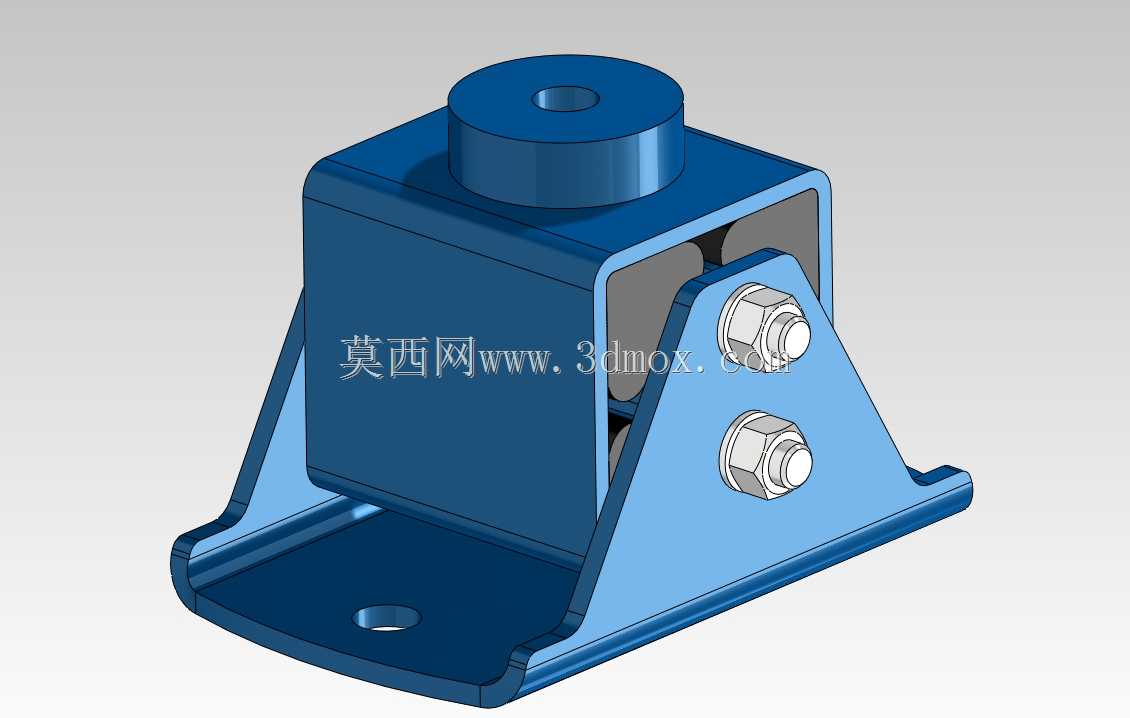

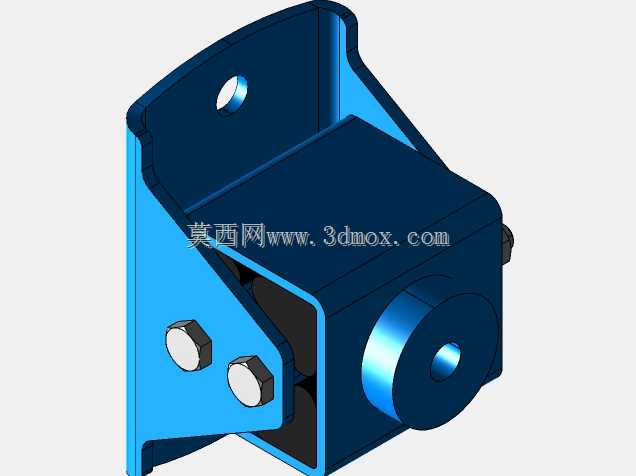

　　从功能特性上看，该结构采用上下分体式的承载设计，底部为带安装孔的折弯支撑底座，通过两个三角加强筋与中部的盒式主体结构焊接为一体，保证底座在承受偏载时不会出现形变，底座上的两个长圆形安装孔可以适配一定范围内的安装孔位偏差，降低现场安装的对位难度。中部盒体内部嵌装阻尼弹性体，顶部的圆柱形承载凸台带有中心定位孔，用来对接液压单元的安装轴端或者支撑面，凸台与盒体之间通过弹性体实现柔性连接，当承受垂向载荷时，弹性体产生可控形变吸收振动能量，侧向的两个锁紧螺栓可以调整弹性体的预压缩量，以此适配不同载荷等级的支撑需求，调整时只需按照额定载荷对应的扭矩锁紧螺母，即可获得匹配的支撑刚度，无需额外更换弹性元件。

　　设计思路上，这款支撑结构优先考虑了安装维护的便捷性与载荷适配的通用性，整体没有采用复杂的一体化铸造结构，而是通过钣金折弯、焊接加机加工的工艺组合实现，底座的折弯角度经过反复校核，保证加强筋与盒体侧壁的焊缝处于低应力区域，避免长期受载出现焊缝疲劳开裂。顶部承载凸台的中心孔采用沉孔设计，既可以作为安装定位销的配合孔，也能容纳固定螺栓的头部，保证承载面的平整性，不会因为螺栓突出导致支撑面接触不良。侧面的螺栓连接结构将弹性体的预紧力直接传递到盒体侧壁，不会对底部安装座产生附加弯矩，同时螺栓外露的设计也方便后期运维时调整刚度或者更换内部弹性元件，无需将整个支撑座从基座上拆除，大幅降低维护工作量。

　　关于安装边界与尺寸适配，这类支撑件的底座安装孔中心距按照通用液压单元的安装规格设计，垂向的总高度控制在紧凑范围内，不会过多占用设备安装的垂直空间，顶部承载凸台的直径适配主流液压元件的安装端面尺寸，侧向螺栓的伸出长度预留了足够的扳手操作空间，在现场安装时不需要额外预留过大的侧向操作位。需要注意的是，安装时要保证底部基座的平面度在允许范围内，避免底座强行锁紧产生附加内应力，顶部承载面与被支撑元件的接触面要保证完全贴合，若存在角度偏差需要加装调整垫片，不能依靠支撑结构的弹性形变来补偿安装角度误差，否则会导致弹性体长期受偏载出现过早老化失效。另外在选型匹配时，要根据被支撑液压单元的总重量、运行时的振动频率范围选择对应预紧档位，保证支撑系统的固有频率避开设备的工作振动频率区间，才能达到最优的隔振效果，避免出现共振放大振动的问题。

　　从结构细节来看，盒体的侧壁开设了观察缺口，可以直观看到内部弹性体的压缩状态，日常巡检时不需要拆解结构就能判断弹性体是否出现过度形变、开裂等老化问题，提前进行维护更换，避免支撑失效引发设备故障。所有外露的金属部件都做了发黑或者喷塑防锈处理，能够适应车间内的油污、潮湿环境，延长构件的使用寿命，锁紧螺母采用防松设计，在长期受振动的工况下不会出现松脱移位，保证支撑刚度的稳定性。
