汽车引擎盖双曲面过渡结构设计

　　做车身外覆盖件结构设计快十年，经手的引擎盖方案少说也有三四十套，这次拿到的双曲面过渡结构，第一眼就注意到它的A面到B面的曲率衔接处理，完全是冲着量产车的风阻和行人保护要求去的。先从实际装车场景说，这个部件是装在车辆前部最上方的核心外覆盖件，上方直面行驶过程中的正向气流，下方要预留出发动机舱上部的安装空间，还要兼顾碰撞时的溃缩吸能要求，日常工况下要承受高速行驶的气流冲击、夏季暴晒后的热胀冷缩、冬季低温下的材料韧性变化，甚至还要考虑车辆行驶过程中车身扭转带来的钣金拉扯应力。

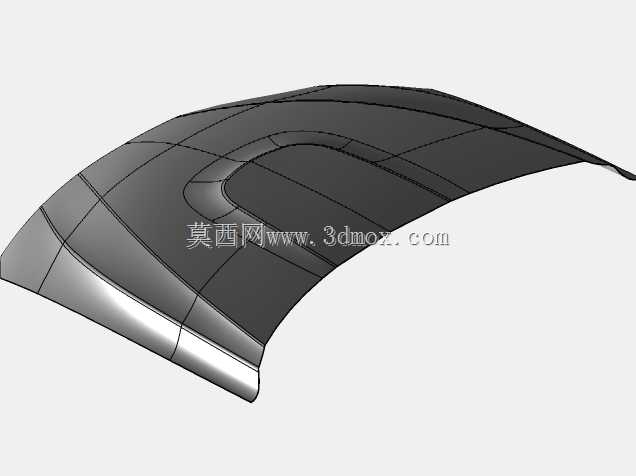

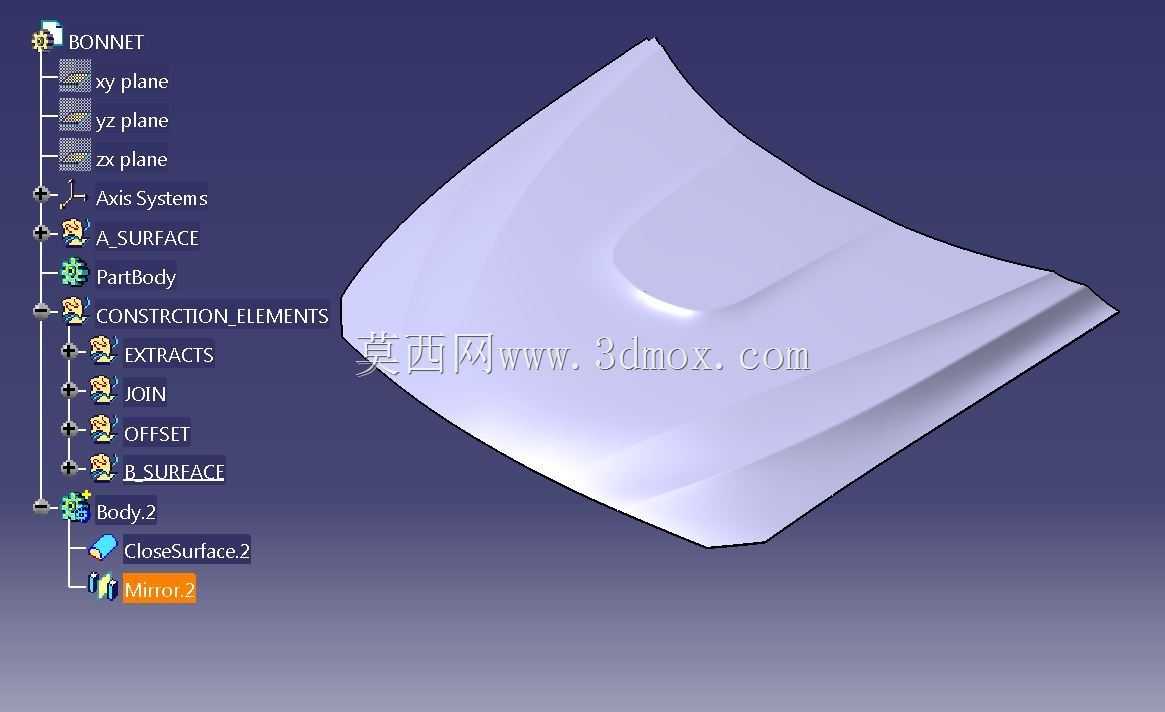

　　很多新手做引擎盖设计容易犯的错，就是只盯着A面的造型好看，忽略A面到B面的过渡区域处理——要么过渡圆角太尖锐，冲压的时候容易出现拉裂缺陷，要么曲面G2连续没做顺，高速行驶的时候气流在这个位置会产生紊流，直接拉高整车风阻系数，甚至在120km/h巡航的时候出现风噪异常。这个结构的设计思路很明确，先锁定A面的造型曲率，这部分是和造型部门反复对齐的，要满足整车的家族化设计语言，曲面的光影转折要和前脸、翼子板的线条完全呼应，不能出现光影断层。从A面向下过渡到B面的过程中，没有直接做等距偏移，而是在靠近引擎盖前缘和侧缘的位置，逐步调整曲面的法向角度，一方面给内侧的加强筋、隔音棉安装位、锁扣安装座留出足够的布置空间，另一方面让过渡区域的曲面曲率变化率控制在冲压工艺允许的范围内，避免出现冲压回弹超差的问题。

　　再说到安装边界，这个结构的周圈安装点完全是按照量产车的布置要求来的：前缘位置要和前保险杠的上沿保持均匀的4mm间隙，间隙公差控制在±0.5mm，避免车辆行驶过程中出现部件摩擦异响；两侧和翼子板的匹配间隙同样是均匀4mm，面差要控制在0.5mm以内，保证外观看上去的精致感；后缘和前风挡下装饰板的衔接位置，做了略微向下的翻边结构，一方面引导气流顺着风挡向上流动，减少雨刮区域的紊流，另一方面也能避免雨水直接顺着缝隙流进发动机舱的电气部件区域。

　　功能特性上，这个双曲面过渡结构不是单纯的造型好看，过渡区域的曲面弧度经过特意调整，在和行人发生碰撞的时候，这个区域会率先发生可控的溃缩变形，不会因为刚度过大对行人头部造成过度伤害，完全满足现行的行人保护法规要求。同时内侧的B面结构上，预留了环形的加强筋布置位，不需要额外增加太多钣金厚度，就能把引擎盖整体的模态提升到35Hz以上，避免车辆怠速的时候出现引擎盖共振抖动的问题。之前做过的一个失败方案，就是A到B面的过渡太陡，不仅冲压的时候废品率超过12%，装车后高速风噪比设计目标高了3个分贝，后来调整了三次曲面过渡曲率才解决问题，对比下来这个结构的过渡曲率变化非常平缓，从A面的大弧度曲面到B面的安装贴合面，整个过渡段的曲率变化率全程控制在0.05以内，不管是冲压成型的工艺性，还是装车后的实际性能，都能满足量产要求。

　　还有个容易被忽略的细节，就是曲面过渡区域的拔模角度，做外覆盖件冲压的时候，拔模角度如果小于3度，很容易出现脱模划伤，影响漆面的附着效果，这个结构的整个过渡曲面，拔模角度全程控制在5度以上，靠近安装翻边的位置甚至做到了7度，完全不需要额外做工艺补充面就能直接开冲压模，能省不少模具开发的成本。另外B面的结构上，特意在过渡区域预留了减震胶的涂胶位，位置刚好对应下方的引擎盖内板支撑点，涂胶后能把外板和内板牢牢粘在一起，进一步提升整体的刚度，避免车辆长期使用后出现外板凹陷的问题。

　　实际选型的时候，这个结构适配的是常规的家用乘用车引擎盖尺寸，横向宽度大概在1500mm左右，纵向深度大概在900mm左右，安装点的位置完全按照主流A级车的车身硬点来布置，不需要做太大的调整就能直接适配同平台的不同车型，只需要根据具体车型的造型要求，微调A面的局部曲率就行，通用化率能做到60%以上，这对整车厂来说，能大幅缩短新车型的开发周期，降低模具的开发成本。之前做同平台三厢车和SUV的引擎盖开发，就是因为基础结构的过渡曲面做的通用性好，只改了A面的局部造型和两侧的安装点位置，整个开发周期比全新开发缩短了40%，模具成本也省了近三分之一。
