多色拼接组合式凸轮齿轮传动结构

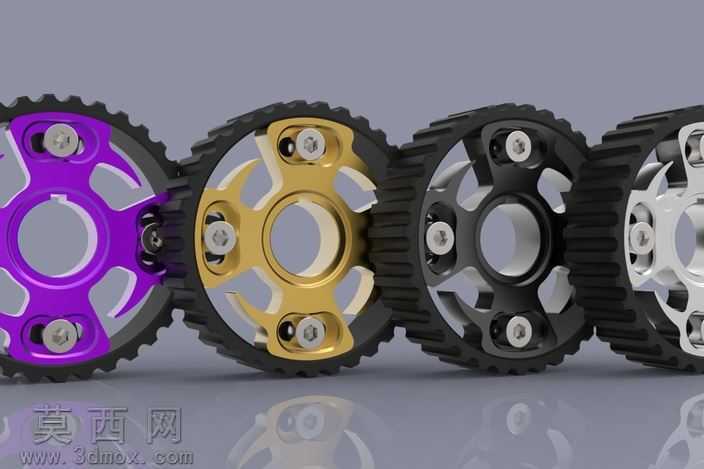

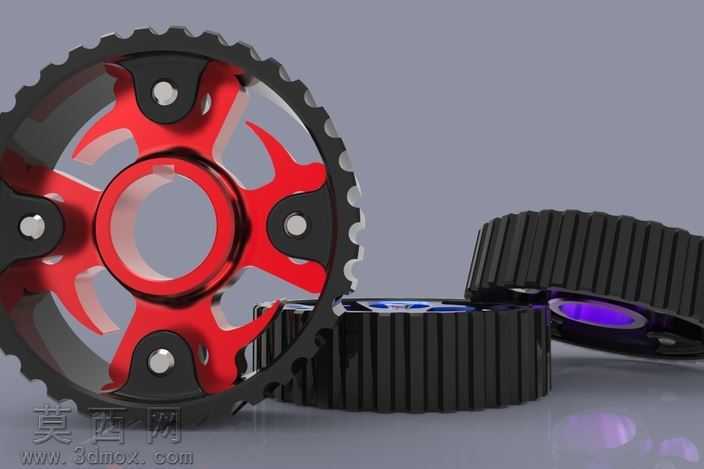

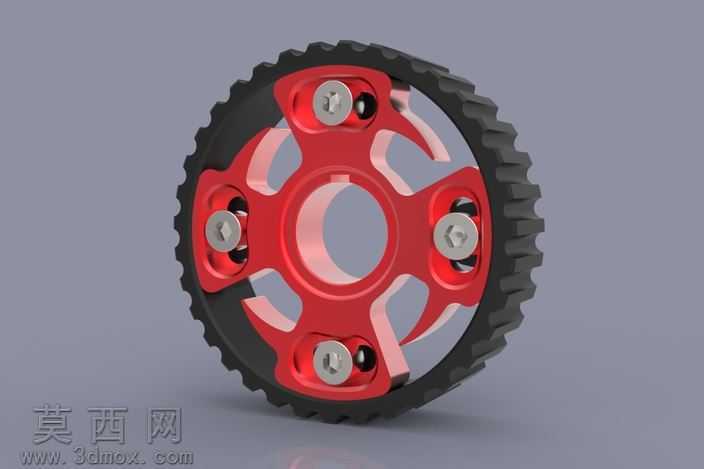

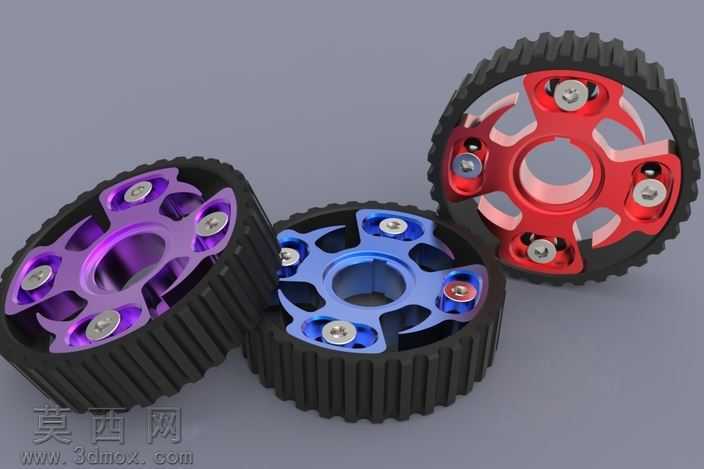

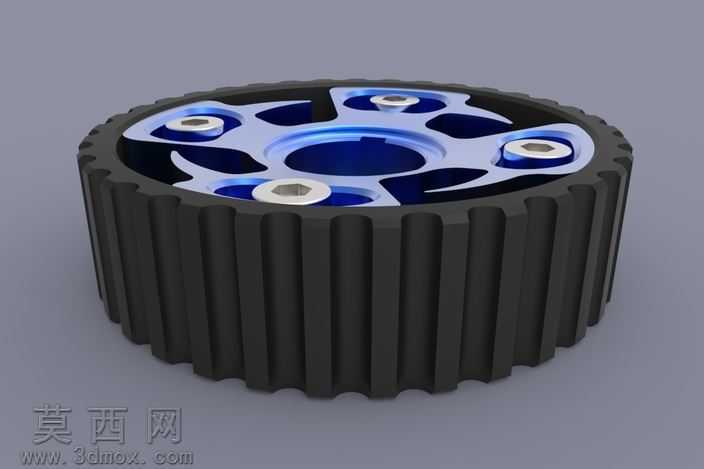

本作品为组合式凸轮齿轮传动结构的三维建模成果，建模阶段严格遵循机械传动设计规范，先完成单个齿轮的齿形参数化绘制，依据渐开线齿廓生成逻辑精准排布每一个轮齿，保证齿距、齿高、压力角等参数完全符合啮合传动要求，再完成凸轮结构与齿轮基体的整合设计，将凸轮的轮廓曲线与齿轮的传动功能做一体化融合，避免分体装配带来的传动间隙问题。后续针对组合式的结构特点，拆分出外齿圈、内部支撑辐板、中心定位轴孔、紧固连接件等独立建模单元，每一个连接孔位、螺栓沉台、定位卡槽都做了精准的尺寸匹配，确保各部件装配后无干涉、错位问题，相邻齿轮啮合时齿面接触区域均匀，能够实现稳定的连续传动。材质与渲染阶段，针对不同部件做了差异化的材质赋予：外齿圈采用哑光黑色硬质工程塑料材质，模拟高强度耐磨非金属齿轮的质感，还原表面细微的磨砂纹理；内部辐板分别赋予紫色、金色、银灰色金属烤漆材质，通过调整金属度、粗糙度参数，呈现出不同表面处理工艺下的金属光泽，紧固螺栓采用亮面不锈钢材质，突出金属紧固件的冷硬质感；中心轴孔做了金属切削面的质感处理，还原机加工后的细腻纹理。场景搭建采用浅灰色哑光背景，搭配柔和的三点布光方案，主光从斜上方投射勾勒齿轮轮廓，辅光补全暗部细节避免死黑，背光打出轮廓光区分部件层次，地面添加微弱的倒影效果增强画面真实感，同时清晰展现四个依次啮合的凸轮齿轮的排布逻辑，直观呈现多齿轮串联传动的结构关系。设计过程中重点考量了组合式齿轮的轻量化优势，内部辐板采用镂空式结构设计，在保证整体结构强度、满足传动受力要求的前提下，尽可能减少零件自身重量，降低传动过程中的转动惯量，提升传动响应速度；同时不同颜色的辐板设计也便于装配过程中的部件区分，降低生产组装时的错装概率，凸轮与齿轮的一体化设计也缩减了传动链的零件数量，有效提升整体传动机构的可靠性，可直接用于传动机构的原理演示、结构验证以及相关机械产品的设计参考。
