宝马汽车前脸双肾进气格栅结构设计

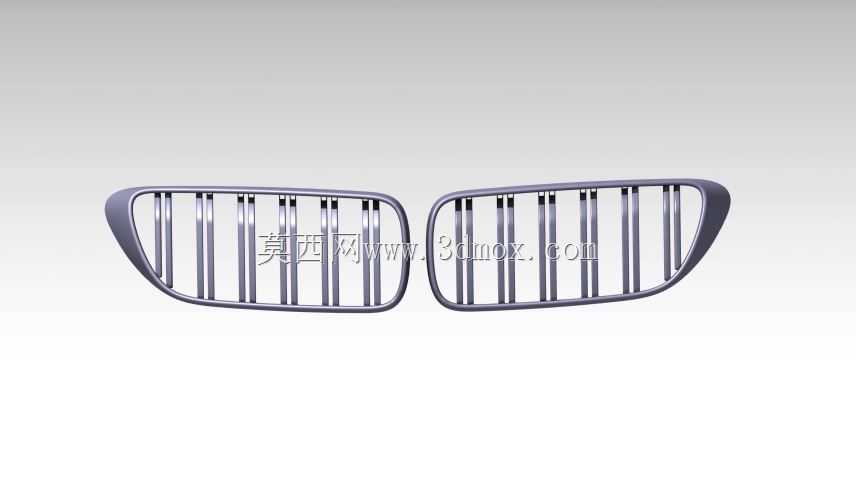

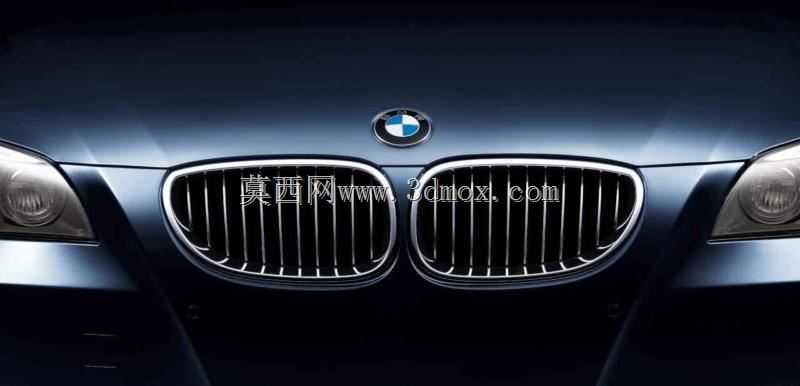

　　在整车外饰结构开发流程里，前脸进气格栅是兼顾空气动力学性能、品牌识别属性与前端防护功能的核心构件，本次建模还原的是宝马经典双肾式进气格栅结构，这类部件的设计边界需要和前保险杠、引擎盖前缘、两侧大灯安装位、前端冷却模块做完全的尺寸匹配，不能出现装配干涉问题。从实际装车场景来看，该格栅位于车辆正脸最核心的视觉区域，首先承担的是为发动机舱内散热器、冷凝器、中冷器等热交换组件导入迎面气流的作用，格栅的竖条间距、整体开口面积需要经过CFD流场仿真验证，既要保证足够的进气量满足散热需求，又要控制高速行驶时的风阻系数，避免过多乱流进入舱内增加行驶阻力。同时，格栅的外轮廓造型是宝马品牌视觉识别的核心符号，双肾的圆弧过渡、镀铬饰条的包覆厚度、

　　竖筋的排布密度都要和品牌家族化设计语言保持一致，建模过程中需要严格还原曲面的G2连续性，保证镀铬装饰件安装后表面光影过渡顺滑，没有明显的折痕或者凹凸缺陷。从安装边界来看，该格栅的背部设置有多处卡扣安装位与螺栓固定点，分别对应前保险杠蒙皮的安装孔位、前端框架的支撑结构，安装点的位置公差需要控制在±0.5mm以内，避免装车后出现缝隙不均、高低差超差的外观问题。格栅的主体结构分为三层，最外层是亮面镀铬装饰框，勾勒出双肾的整体轮廓，中间层是等距排布的竖向格栅筋条，筋条的截面做了流线型优化，能够降低气流通过时的风噪，内层是支撑骨架，采用玻纤增强PP材质注塑成型，保证整体结构的刚性，在车辆低速行驶遇到轻微飞溅物撞击时不会出现断裂变形。

　　在设计思路上，这类格栅的开发需要同步考虑行人保护要求，当车辆与行人发生低速碰撞时，格栅的上部结构需要预留足够的溃缩空间，不能出现过硬的凸起结构对行人腿部造成额外伤害，因此建模时需要对格栅背部的支撑筋厚度、安装点的断裂力值做对应设计，满足碰撞法规的要求。另外，格栅的下部边缘需要和前保险杠的上沿做精准配合，缝隙值控制在2.5±0.5mm，面差控制在1mm以内，保证整车前脸的外观精致度。两侧的格栅边缘需要和大灯的内侧轮廓做随形匹配，曲线曲率要和大灯的边缘曲率保持连续，让前脸整体视觉效果更具整体性。在实际售后维修场景中，该格栅作为易损外观件，需要支持单独拆卸更换，不需要拆解整个前保险杠总成，

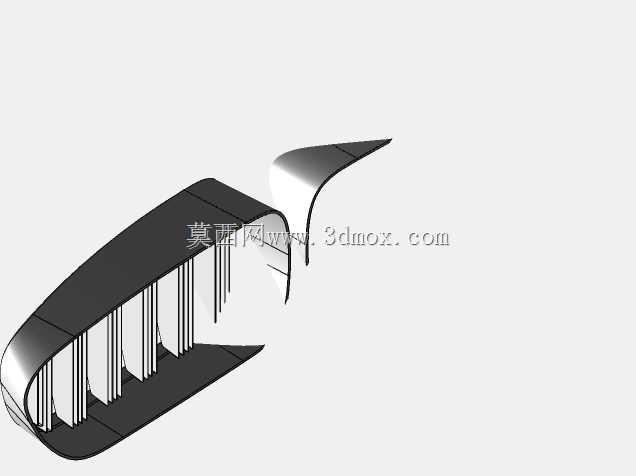

　　因此安装卡扣的位置设计要兼顾固定牢固性与拆卸便利性，维修人员使用常规塑料撬板即可完成拆装，不会损坏周边的漆面与塑料件。针对不同配置的车型，该格栅的基础安装接口保持通用，仅在表面装饰上做区分，比如运动版车型会采用全黑烤漆饰条，豪华版车型采用全镀铬饰条，这种模块化的设计思路能够降低模具开发成本，减少零部件的SKU数量，提升供应链的装配效率。建模过程中对格栅的每一处竖筋做了等距阵列，同时对边缘的筋条做了随形切角处理，避免筋条末端与外框连接处出现应力集中问题，提升零件的注塑成型良品率，减少注塑过程中出现的缩痕、翘曲缺陷。另外，格栅的背部还预留了前置摄像头、ACC毫米波雷达的安装开孔位，开孔的位置精度直接影响智能驾驶辅助系统的探测角度，因此开孔周边的结构做了加强筋设计，避免车辆长期行驶振动导致雷达位置偏移，影响辅助驾驶功能的正常工作。
