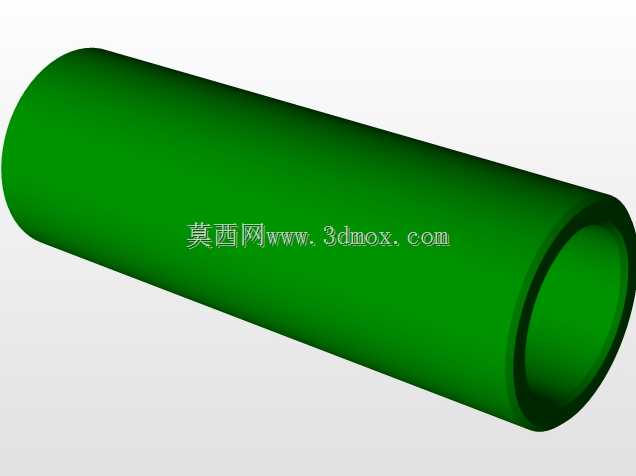

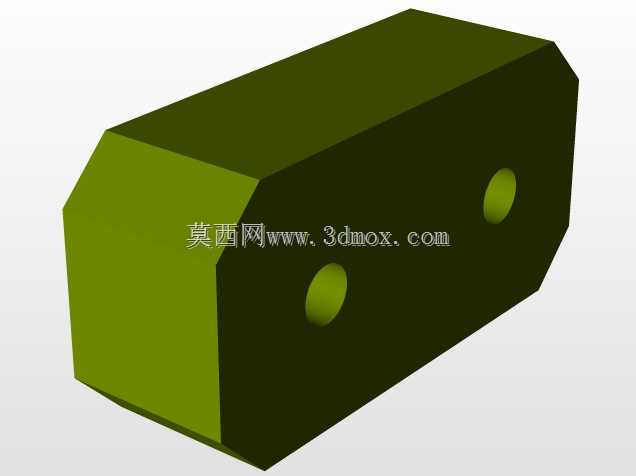

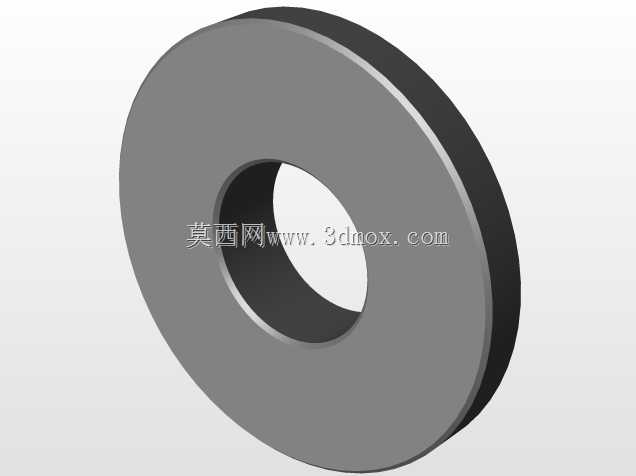

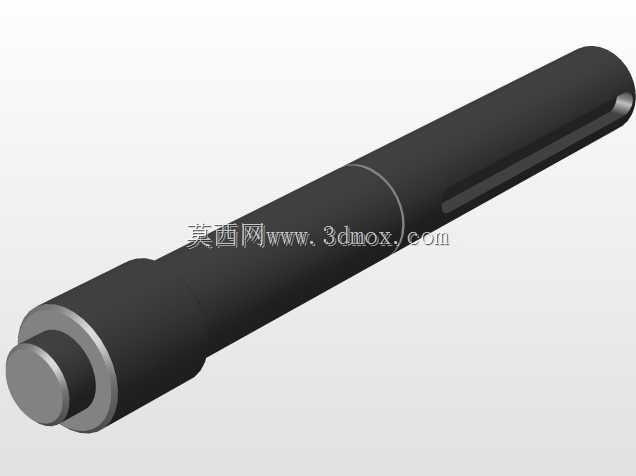

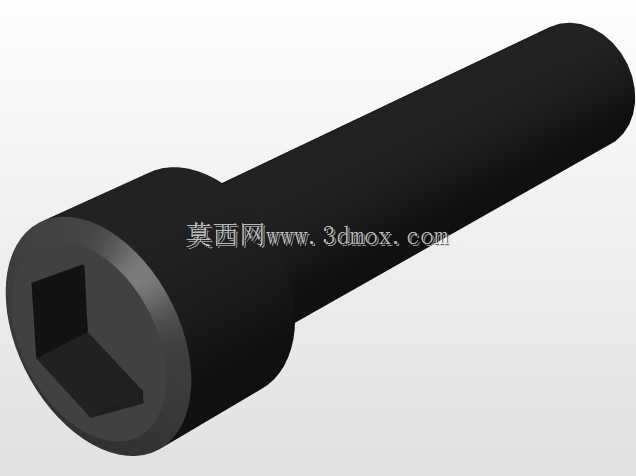

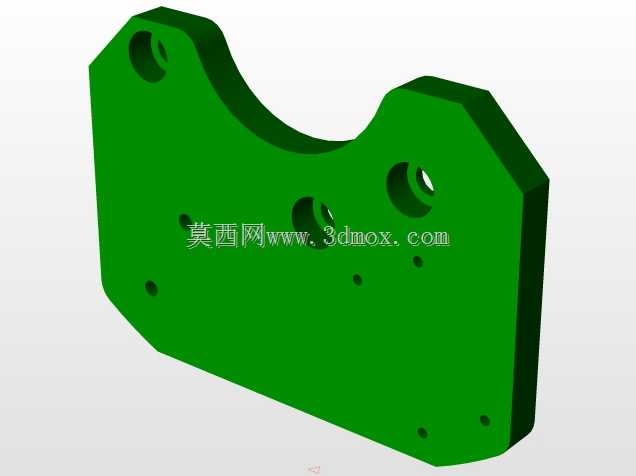

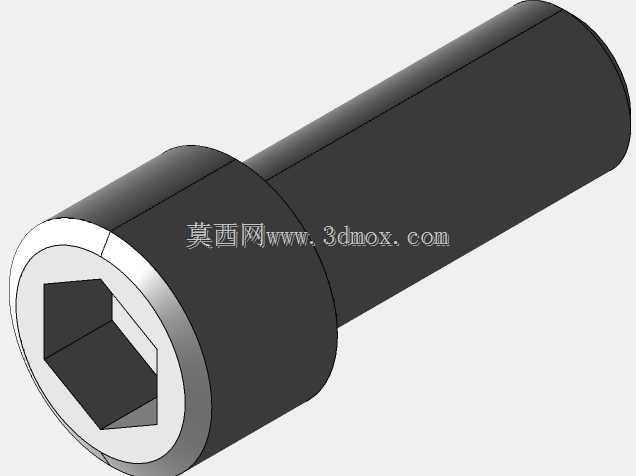

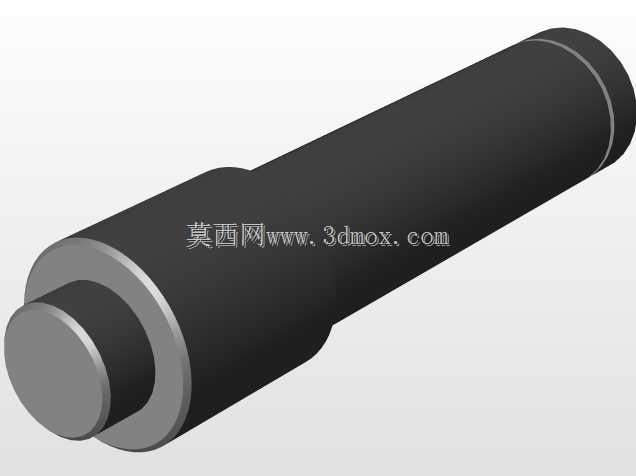

三角支撑式焊接旋转工装支架结构

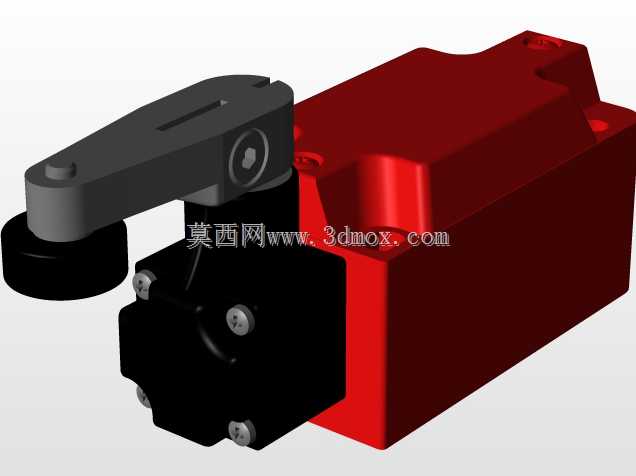

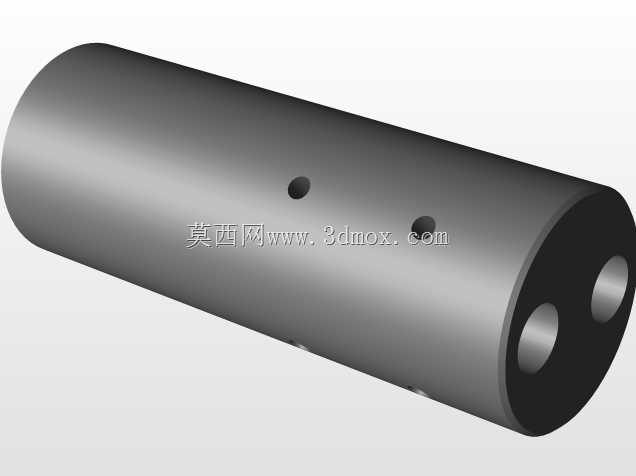

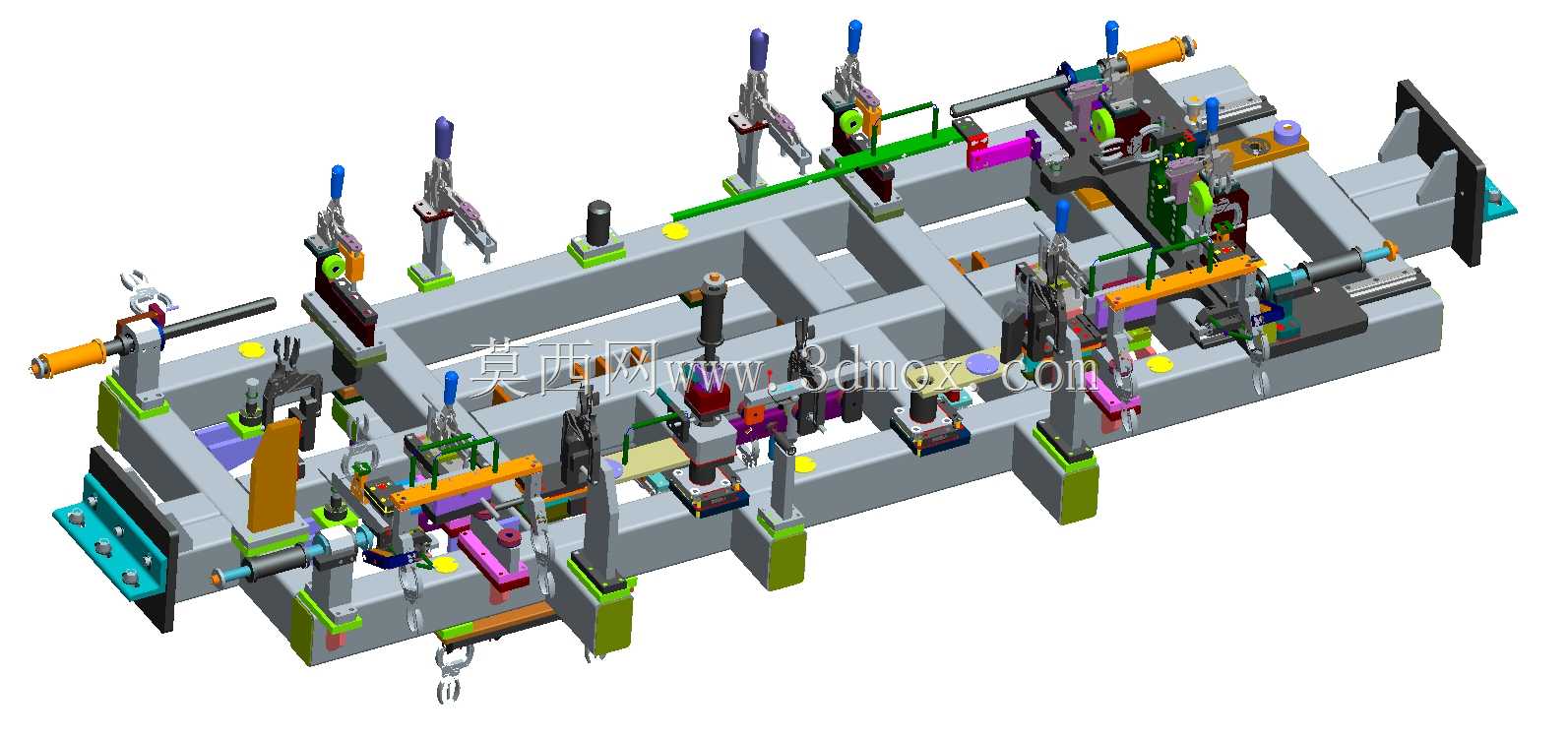

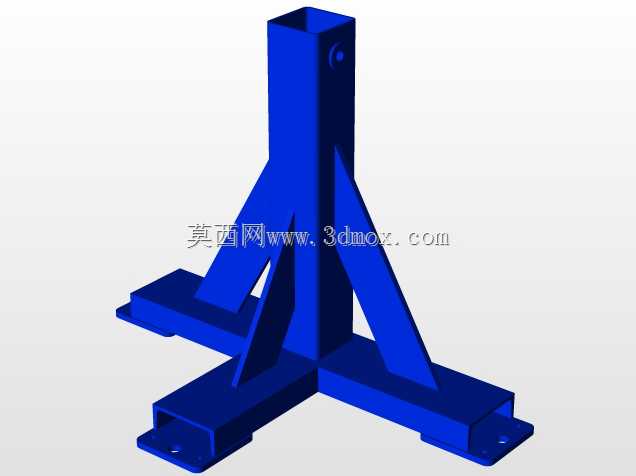

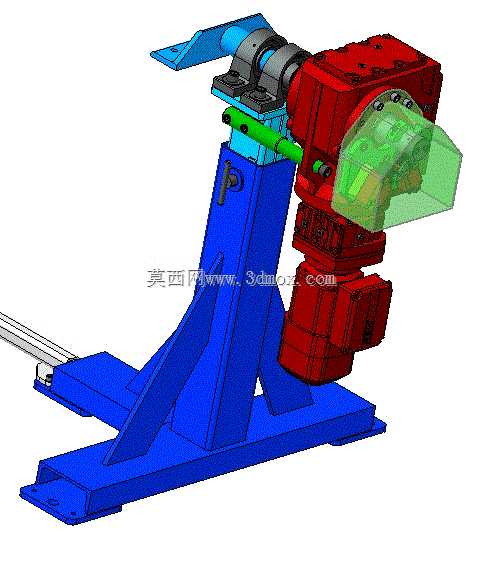

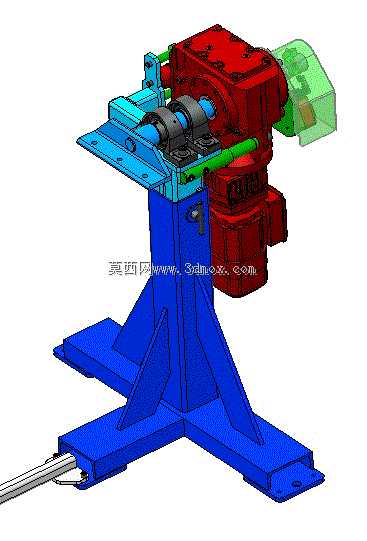

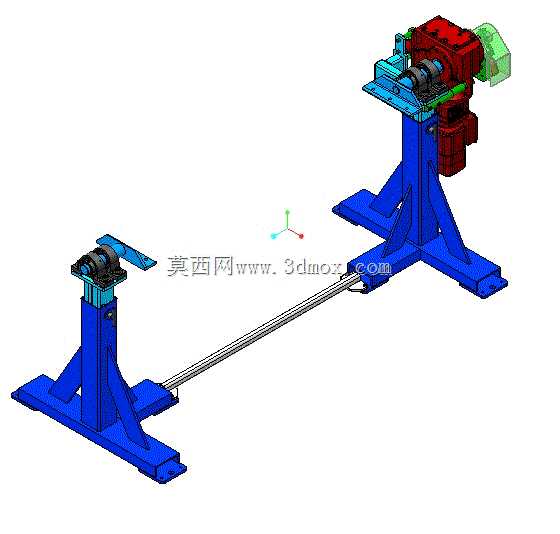

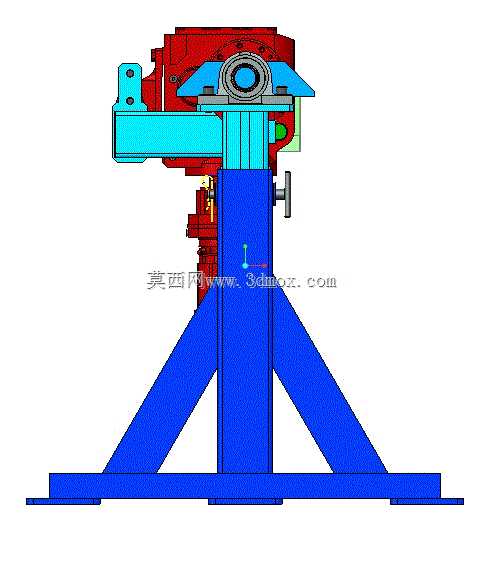

　　在结构件焊接加工的车间场景里，这类带旋转功能的焊接支撑装置，主要解决异形焊接件施焊过程中频繁翻转、对位困难的痛点，日常多用于中小型箱体类、带法兰接口的组件焊接作业，能让焊工在固定工位就完成不同角度焊缝的操作，减少工件吊装翻转的等待时间，也能避免多次吊装带来的工件磕碰变形问题。从结构设计逻辑来看，底部采用三角斜撑的落地式支撑结构，是考虑到焊接作业时工人会对工件施加一定的操作外力，三角支撑的结构形式能在不额外增加底座整体重量的前提下，提升整个支架的抗倾覆能力，底座的长条形安装边预留了地脚固定的孔位，可直接通过膨胀螺栓固定在车间混凝土地面，也能搭配减震垫安装在工位平台上，安装边界的宽度适配常规1.2米宽的工位通道，不会占用过多作业空间。

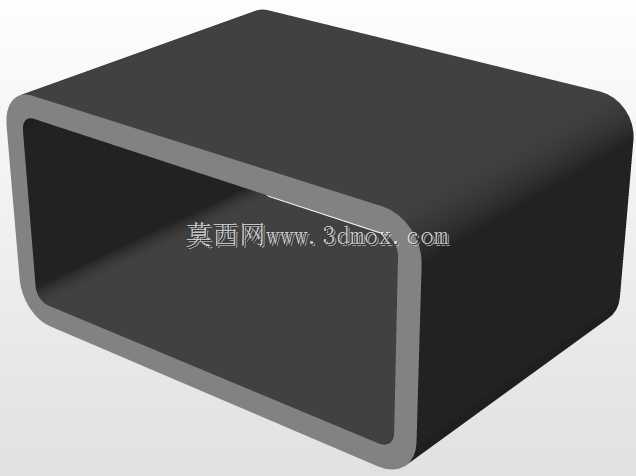

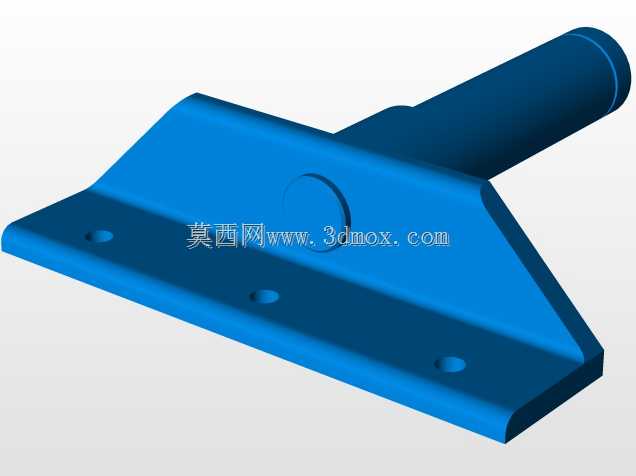

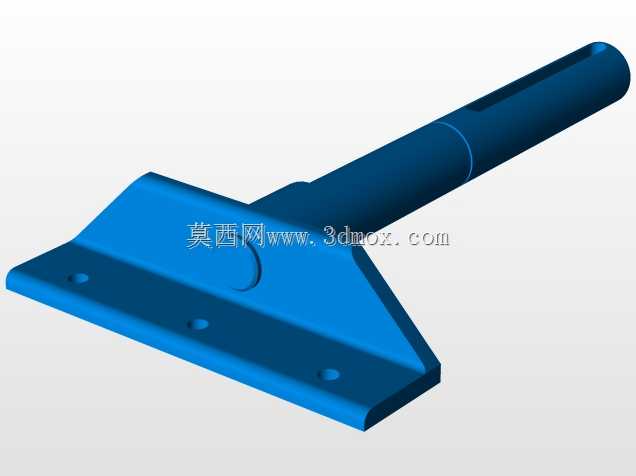

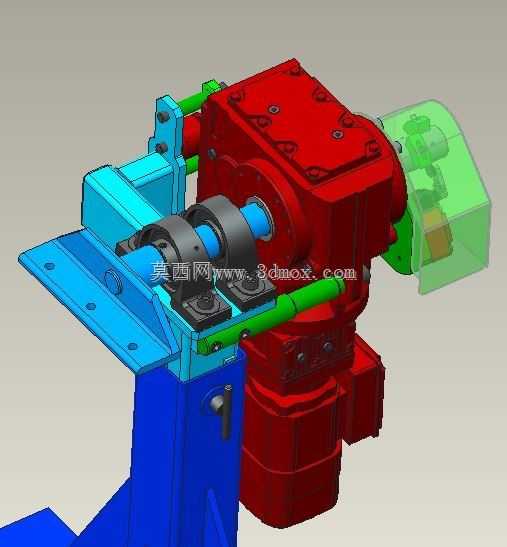

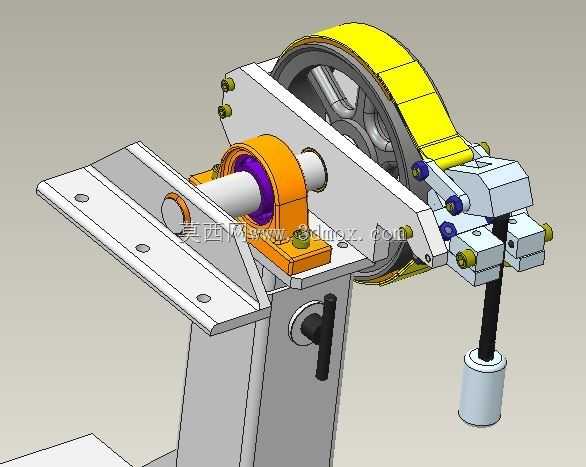

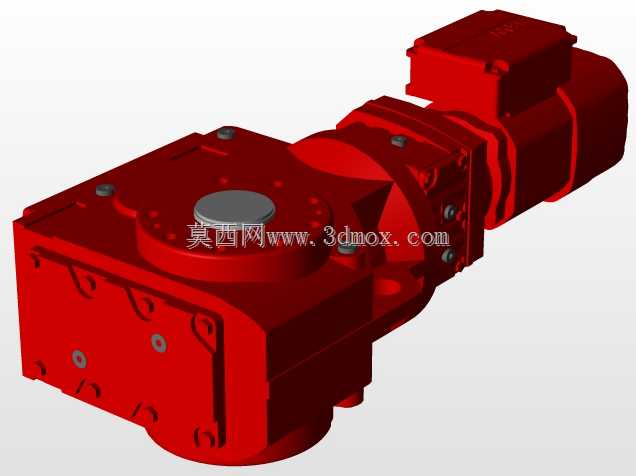

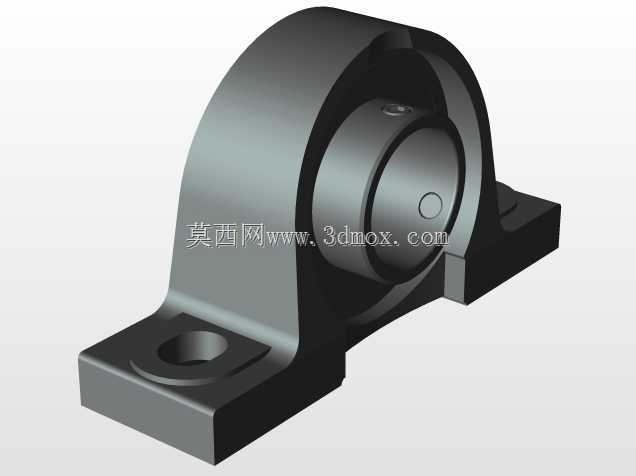

　　立柱部分采用矩形截面的型材焊接成型，相比圆管立柱，矩形截面的抗扭性能更优，在承受偏心负载的焊接工件时，立柱的形变量能控制在焊接作业允许的范围内，不会因为立柱晃动导致焊缝对位偏差。上部的旋转承载模块集成了带锁紧功能的回转支承结构，当工件调整到目标焊接角度后，扳动侧面的锁紧手柄就能固定回转位置，避免焊接过程中工件自行转动，承载平台上的安装孔采用了通用化的孔位设计，可搭配不同的定制夹具适配不同外形的焊接工件，不需要重新加工平台就能快速换型。伸出的悬臂定位结构主要用于工件的侧向辅助支撑，针对带伸出轴或者侧装接口的焊接件，悬臂上的定位孔能快速实现工件的初定位，减少装夹找正的时间，悬臂的高度位置可根据工件尺寸做小范围调整，

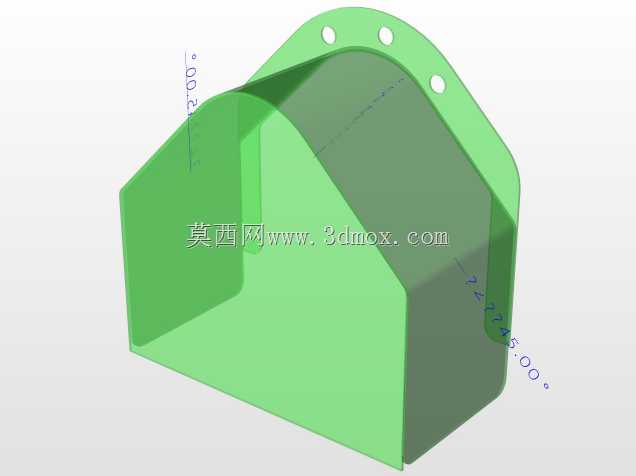

　　适配不同高度规格的焊接组件。设计过程中特意将旋转部分的操作高度设置在距离地面1.1米到1.3米的区间，这个高度符合普通成年焊工站立操作的舒适作业范围，不需要长期弯腰或者抬臂操作，能降低长期作业的疲劳度。整个支架的受力路径经过优化，工件的负载通过上部承载平台传递到回转支承，再顺着主立柱分散到底部的三个支撑腿上，最终传递到地面，每个支撑腿的斜撑角度经过测算，能让支撑腿承受的压应力保持在材料许用应力范围内，长期使用不会出现支撑腿开焊变形的问题。在实际使用场景中，这类支架常搭配手工电弧焊、气体保护焊作业使用，因为焊接过程中会产生飞溅，所以所有外露的转动配合面都设计了挡边结构，能减少焊接飞溅落入回转配合间隙导致的转动卡滞问题，

　　日常维护只需要定期在回转支承的注油点加注润滑脂即可，维护难度很低。针对焊接作业的接地需求，支架主体采用全钢结构，可直接将焊机的接地夹连接在底座的接地螺栓上，不需要额外搭接线缆到工件上，避免焊接电流通过回转支承的滚动体造成接触面电蚀，延长回转部件的使用寿命。上部的承载平台平面度控制在0.2mm以内，能保证夹具安装的基准精度，避免因为平台不平导致的工件装夹倾斜，影响焊接后的形位公差。整个装置的外形轮廓在旋转状态下的最大回转半径经过控制，不会超出工位的安全警示线范围，避免旋转过程中磕碰周边的工位器具或者过往人员，作业安全性有足够保障。
