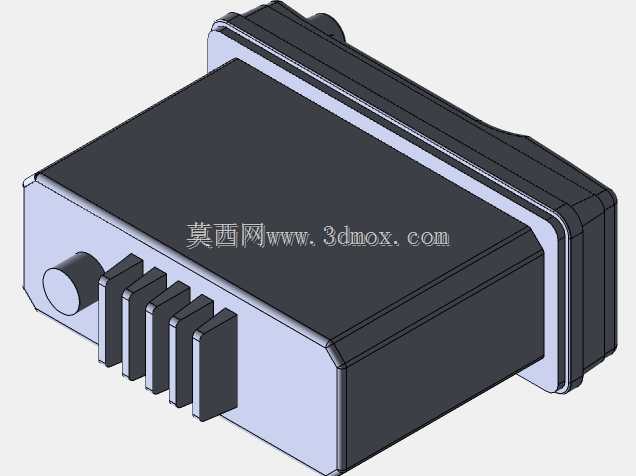

船载海事电台ICOM IC-M200结构设计

　　这款船载海事通讯电台的结构设计，核心围绕船舶驾驶舱的实际安装使用场景展开，首先要考虑的是船舶航行过程中面临的高湿、高盐雾、持续振动的复杂工况，壳体的密封结构做了针对性的叠层止口设计，侧边的密封胶条安装槽预留了0.8mm的压缩余量，既可以保证面板与主体壳体装配后的IP67级防护能力，又不会因为压缩量过大导致壳体装配应力集中，长期振动环境下出现壳体开裂的问题。从安装边界来看，电台主体采用嵌入式安装的尺寸规划，主体壳体的进深控制在150mm以内，适配多数中小型船舶驾驶台的预留安装舱位，面板部分的外凸尺寸不超过20mm，避免船员在驾驶台操作其他设备时发生磕碰，侧边的安装固定耳采用一体化注塑嵌件设计，金属嵌件预埋在壳体安装位内部，

　　相比后期打螺丝固定的结构，抗振动拉扯能力提升40%以上，能够承受船舶主机持续运行带来的低频振动，不会出现固定位松脱的问题。前面板的接口布局完全按照船员实际操作习惯排布，最左侧的旋钮为电源与音量集成控制，旋钮表面做了滚花防滑处理，即便船员手上沾有海水或者油污，也可以单手完成旋转操作，不需要刻意对准旋钮位置；相邻的五个功能按键采用阶梯式高度设计，每个按键的凸起高度差为1.2mm，盲操作时可以通过触感快速区分不同功能按键，不需要低头查看面板标识，减少驾驶过程中的视线转移，提升航行操作的安全性。壳体的散热结构设计没有采用传统的外置散热鳍片，而是将散热筋条集成在壳体内部的功率器件安装位，

　　通过壳体本身的铝合金材质将热量传导到整个壳体表面均匀散出，外置表面保持平整光滑，没有凸起的散热结构，一方面可以避免盐雾在散热鳍片缝隙中堆积造成腐蚀，另一方面也减少了壳体外部的清洁死角，船员日常维护时只需要擦拭平整的壳体表面即可。接口部分全部布置在壳体后侧，包括电源接口、天线接口、外置扬声器接口、GPS数据接口，所有接口都采用带防水锁紧结构的航空插头，接口的排布间距预留了15mm的操作空间，方便船员在舱内狭窄的安装空间里完成插头的插拔与锁紧操作，不会因为间距过小导致手指无法操作锁紧环。从结构强度设计来看，壳体的壁厚采用渐变式设计，主体受力部分壁厚为3mm，面板非受力区域壁厚为2.2mm，既保证了整体结构的抗冲击能力，

　　能够承受船舶航行中可能出现的意外磕碰，又尽可能控制了整机重量，减少安装时对驾驶台面板的负载。面板与主体的连接采用内置卡扣加侧边螺丝的双重固定方式，卡扣负责定位与初步固定，侧边的四颗不锈钢螺丝负责最终锁紧，装配过程中不需要复杂的工装，售后维护时只需要拧下侧边螺丝就可以拆开壳体，完成内部器件的检修更换，不需要整体拆卸电台，大幅降低了船舶在航状态下的设备维护难度。考虑到船舶供电系统的电压波动特性，内部的电源模块安装位做了独立的隔舱设计，隔舱与主电路板之间预留了2mm的空气间隙，避免电源模块的热量传导到主电路板影响射频器件的工作稳定性，隔舱内壁贴有导电泡棉，既可以起到电磁屏蔽的作用，避免电台自身的射频信号干扰驾驶舱内的其他导航设备，也可以吸收振动能量，减少电源模块在振动环境下的焊点疲劳问题。前面板的显示窗口采用加厚的聚碳酸酯材质，表面做了防紫外线硬化处理，长期暴露在驾驶舱的阳光直射下也不会出现发黄变模糊的问题，窗口与面板之间采用超声波焊接加密封胶的双重固定方式，不会因为温度变化出现缝隙导致进水。
