DIN6799轴用锁紧挡圈垫圈三维设计

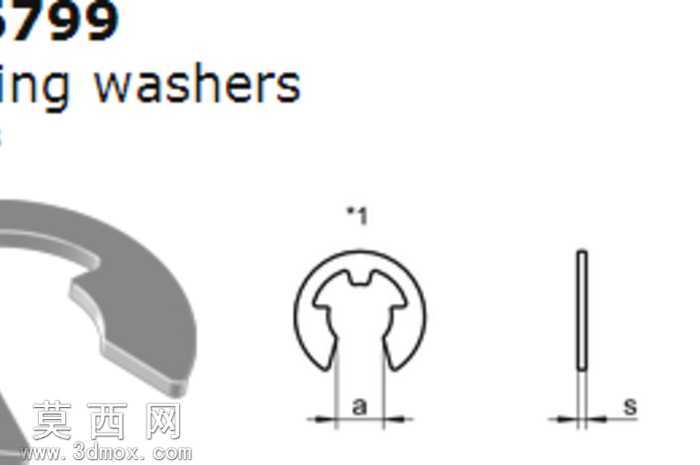

本模型为符合DIN6799标准的轴用锁紧垫圈，也叫轴用锁紧挡圈，建模过程严格遵循德标DIN6799的尺寸规范，覆盖D1.2至D24全系列规格的参数化设计逻辑，在三维建模阶段首先以标准给定的公称轴径a为核心基准，绘制垫圈的开口卡爪轮廓与环形基体的二维草图，草图阶段精准还原卡爪的内凹卡位结构、开口处的导向倒角特征，确保卡爪与轴上卡槽的配合间隙符合标准公差要求，避免装配后出现松脱或卡滞问题。建模时采用拉伸凸台命令生成垫圈的基体厚度s，针对垫圈的外圆弧边缘与卡爪的锐边位置，添加符合标准要求的微小圆角特征，既还原真实五金件的去毛刺工艺细节，也避免后续装配仿真中出现应力集中的错误判定。材质配置上选用常用的65Mn弹簧钢材质参数，在渲染环节赋予模型哑光镀锌的表面质感，还原工业紧固件常用的表面处理效果，同时通过剖面视图功能展示垫圈的截面厚度均匀性，验证卡爪部位的结构强度设计合理性。设计思路上重点突出该垫圈的轴向锁紧功能，通过卡爪嵌入轴的环形卡槽、垫圈外圈抵紧被连接件端面的结构，实现轴上零件的轴向定位防松，建模过程中同步验证了不同规格下卡爪的张开量范围，确保装配时卡爪可顺利通过轴径并回弹卡入卡槽，同时不会因张开量过大产生塑性变形。模型完成后通过干涉检查验证了垫圈与轴、被连接件的配合关系，确保各尺寸参数完全匹配DIN6799标准的要求，可直接用于机械装配的仿真验证、紧固件选型参考以及相关机械结构的设计配套使用。
