巴哈全地形车四驱传动变速箱结构

　　在非道路越野赛事的全地形车传动系统中，四驱变速箱始终是决定整车动力分配、通过性能的核心部件，这套针对BAJA ATV开发的四轮驱动变速箱，从设计之初就围绕非铺装路面的大冲击、轮速差频繁变化、动力持续输出的实际工况做针对性优化，没有照搬民用全地形车的民用级传动结构，完全贴合赛事场景下的使用需求。从实际应用场景来看，巴哈赛事的赛道涵盖砂石路、陡坡、泥地、连续颠簸路段，车轮打滑、交叉轴工况出现频率极高，普通两驱变速箱很容易出现单轮打滑后动力完全流失的问题，这套集成开式差速器的四驱结构，能够在动力输入后将扭矩按需分配给前后驱动桥，配合13:1的前进减速比，能够把发动机输出的高转速低扭矩特性，转化为车轮端大扭矩低转速的输出特性，满足车辆爬坡、

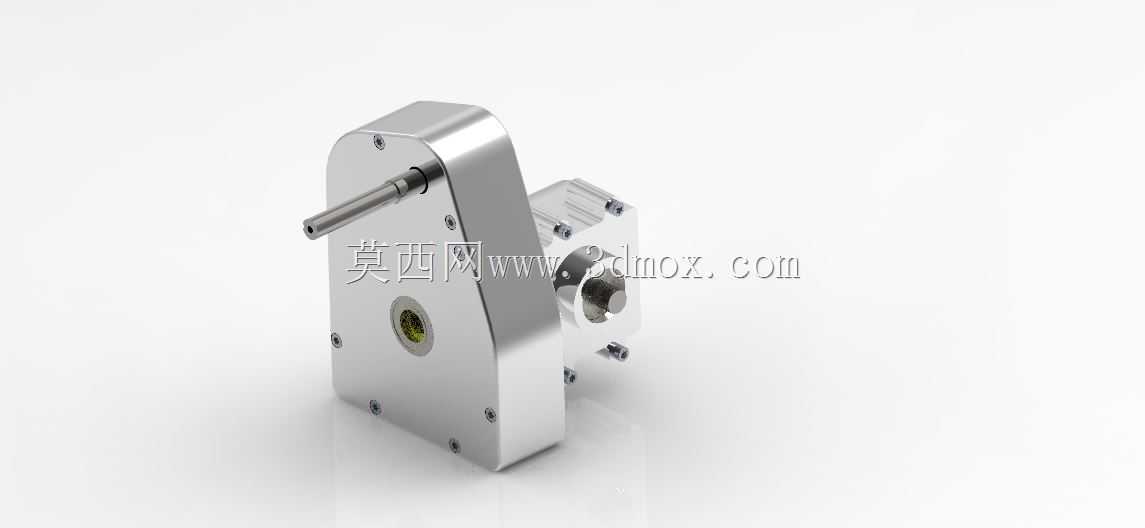

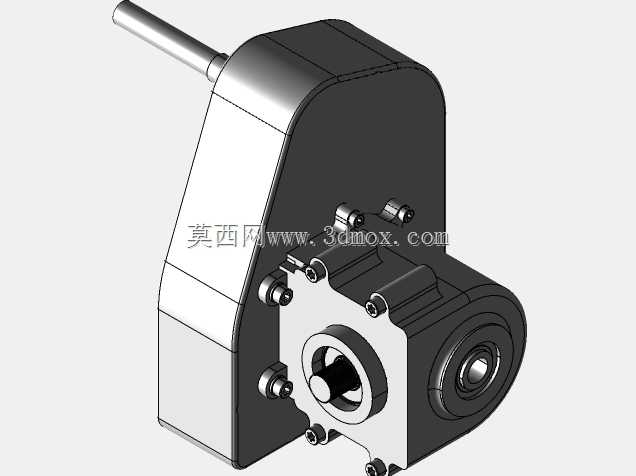

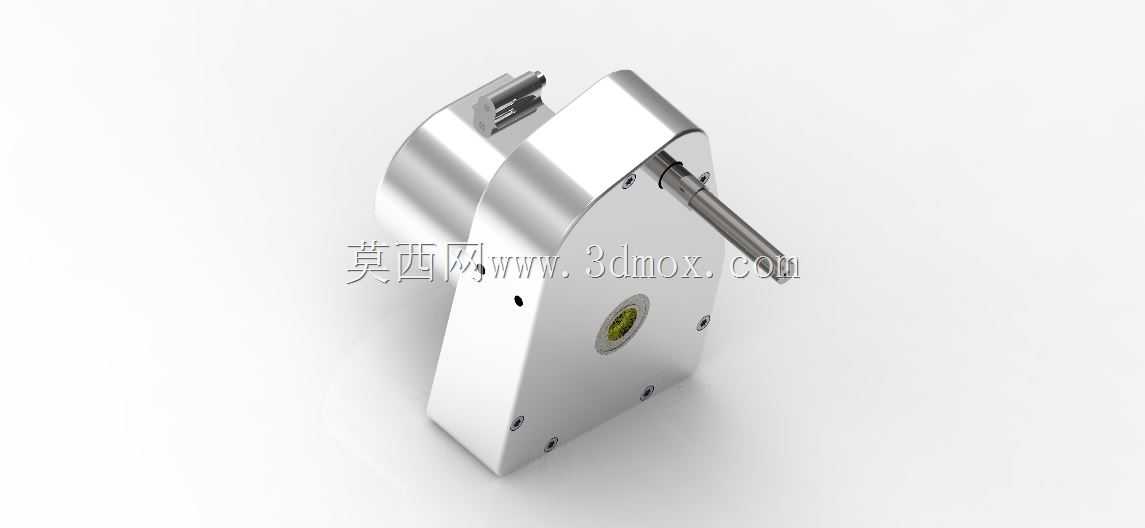

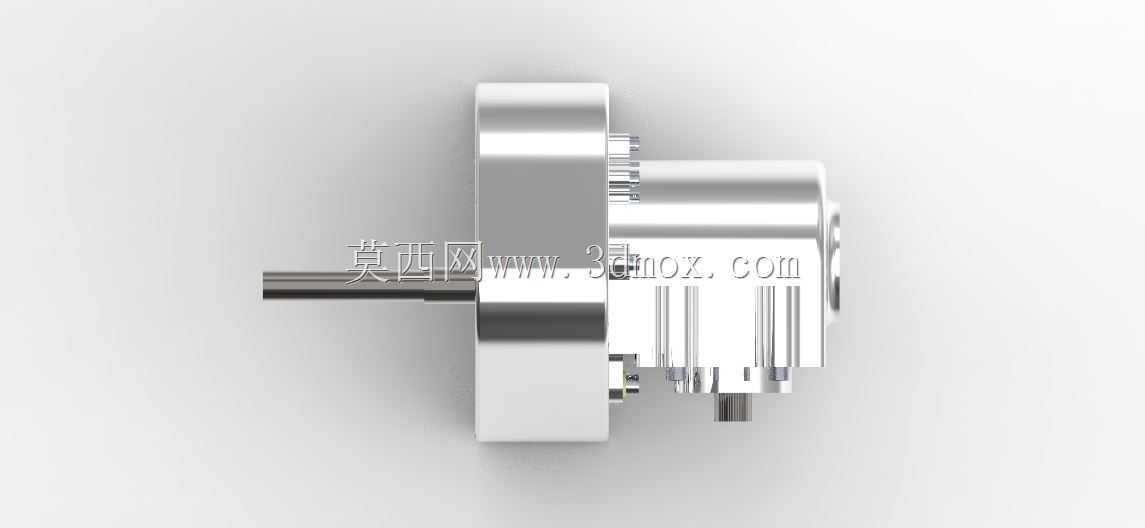

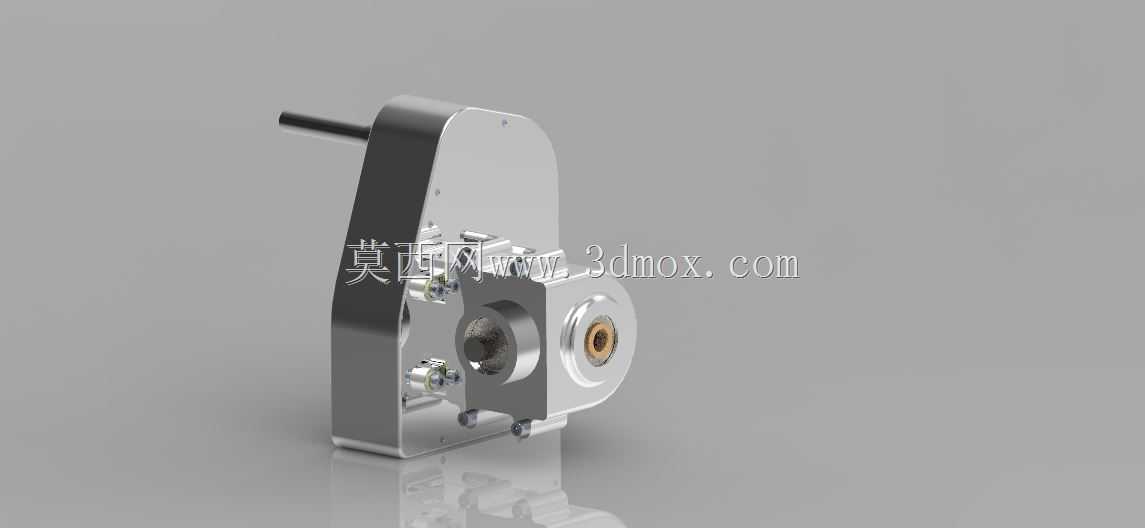

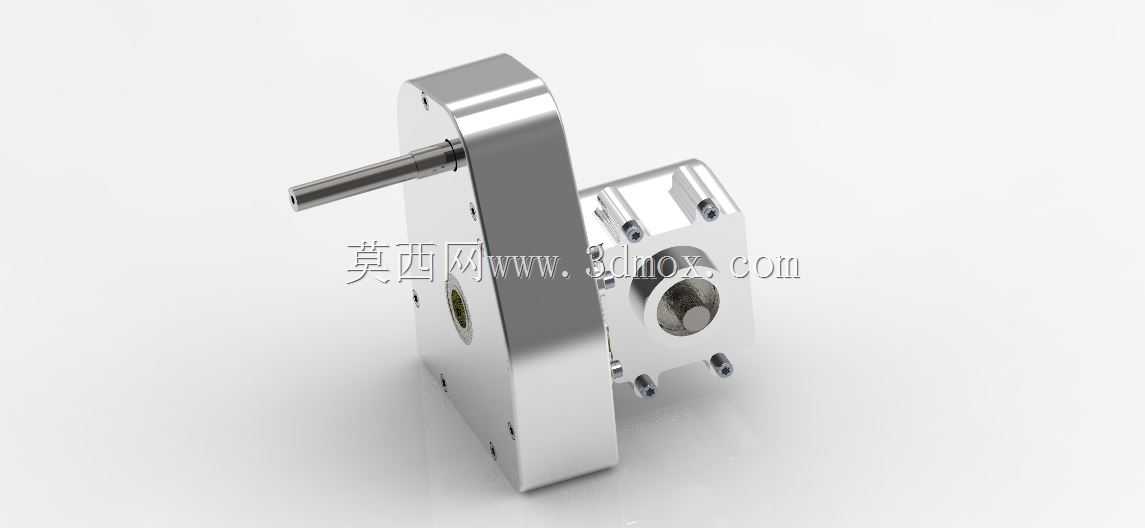

　　脱困时的扭矩需求，同时在高速巡航段也能保证动力输出的平顺性，不会出现传动顿挫。设计思路上，这套变速箱没有采用复杂的多片离合式限滑结构，而是选用集成开式差速器的布局，核心考量是赛事场景下的维护便捷性与结构可靠性，开式差速器结构简单，零件数量少，在遭遇砂石进入箱体、大扭矩冲击的工况下，故障概率远低于精密的限滑结构，即便出现故障，赛场维修区也能快速拆解更换零件，不需要复杂的调校工序。箱体的外形设计采用了侧置输入轴的布局，输入轴从箱体侧上方伸出，能够直接对接发动机的输出端，不需要额外加装传动转接轴，大幅压缩了动力传输路径上的功率损耗，同时箱体的安装法兰面做了一体化铣平设计，安装孔位围绕箱体受力核心区均匀分布，

　　能够直接固定在巴哈赛车的车架主安装位上，不需要额外设计转接支架，安装边界完全适配钢管车架的安装空间，不会和周边的悬挂摇臂、排气系统、燃油管路产生运动干涉。从结构细节来看，箱体采用分体式装配设计，上下箱体的结合面做了密封槽设计，能够在不拆解内部齿轮轴系的情况下完成润滑油更换、外部密封件更换的维护操作，输出端的轴承位采用了双轴承支撑结构，能够承受车轮端传递回来的径向冲击与轴向窜动，避免大冲击工况下轴承脱出、齿轮打齿的问题。差速器集成在箱体输出端的腔体内，前后输出轴的同轴度在设计时做了严格的公差约束，保证动力传递过程中齿轮啮合间隙均匀，不会出现偏磨、异响的问题。在实际装车匹配时，这套变速箱的外形尺寸经过反复优化，

　　整体轮廓避开了悬挂跳动的极限行程，即便车轮在最大弹跳行程下，传动轴的万向节角度也始终保持在许用工作角度范围内，不会出现万向节卡滞、传动效率骤降的问题。箱体外部的加强筋沿着轴系受力方向布置，既能够提升箱体整体的刚性，避免大扭矩输出时箱体变形导致齿轮啮合错位，又不会额外增加过多的重量，符合巴哈赛车轻量化的设计要求。润滑方式采用飞溅润滑设计，箱体内的齿轮转动时能够将润滑油带到各个轴承、齿轮啮合面，不需要额外加装机油泵，进一步简化了结构，降低了故障点。从传动逻辑来看，动力从侧置输入轴进入箱体后，经过一级减速齿轮组传递到中间轴，再经过中间轴上的常啮合齿轮将动力传递到差速器输入端，最终由差速器将动力分配给前后两个输出轴，整个传动路径短，齿轮啮合对数少，传动效率能够保持在较高水平，减少动力在传动过程中的损耗。针对赛事中频繁出现的急加速、急减速工况，所有齿轮的齿面都做了强化处理，轴类零件采用调质处理，能够承受瞬时的大扭矩冲击，不会出现断齿、轴变形的问题。安装边界上，箱体的三个主安装点分别对应车架的三根主钢管，安装面的距离、孔位尺寸完全匹配常规巴哈赛车的车架设计标准，设计人员在做整车布置时，只需要按照给定的安装坐标固定箱体，就能够保证输入轴与发动机输出轴、输出轴与前后传动轴的同轴度要求，不需要反复调整安装位置，大幅缩短整车设计的匹配周期。
